新闻和活动

相较于N₂、Ar和CH₄，O₂的吸附行为具有以下独特性：

极性与表面作用强：O₂分子具有偶极矩（0.35 D），与材料表面（如金属氧化物、碳材料）的相互作用显著强于非极性气体，尤其在酸性或碱性表面易形成化学吸附。

氧化性与反应性：O₂的强氧化性可能导致某些材料（如金属催化剂）在吸附过程中发生氧化反应，需严格控制实验条件以避免结构变化。

吸附等温线特征复杂：O₂在微孔中的单层吸附容量较低（因极性限制），但多层吸附和化学吸附可能导致吸附量在高压下显著上升。

O₂吸附法尤其适用于以下材料类型：

催化材料：如金属氧化物、沸石、MOFs，研究其表面活性位点与氧气的相互作用。

吸附分离材料：筛选选择性吸附O₂/CO₂或O₂/N₂的混合气体分离膜。

储能材料：如锂空气电池电极材料，评估其对氧气的吸附与扩散性能。

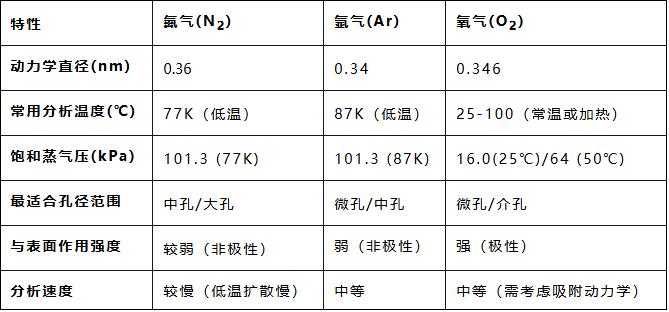

国际标准ISO 9277和ASTM F3165推荐O₂作为极性气体吸附的参考气体。表1对比了O₂与其他吸附质的特性差异：

测 试 方 法

1、样品准备与称重

取样量：根据材料比表面积选择合适样品量。对于微孔材料（如分子筛，比表面积500-1000 m²/g），建议取样量为0.3-1.0 g；对于高比表面积材料（如活性炭，比表面积2000-3000 m²/g），可调整至0.1-0.5 g。参考公式：比表面积(m²/g) × 样品量(g) ≈ 100-150 m²。

称重注意事项：

使用高精度电子天平（精度0.01 mg），避免环境湿度（水分子竞争吸附）干扰。

对于强吸附O₂的材料（如金属氧化物），需在惰性气体（He或N₂）保护下快速称量并密封。

粉末状样品需均匀铺展于样品管中，避免孔道堵塞或表面氧化。

2、样品脱气处理

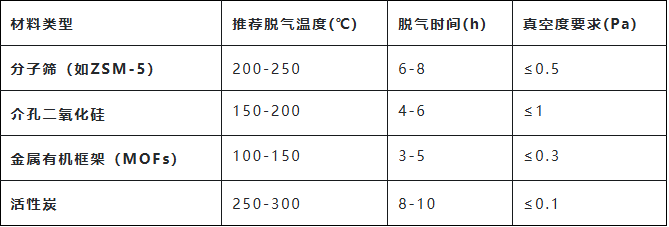

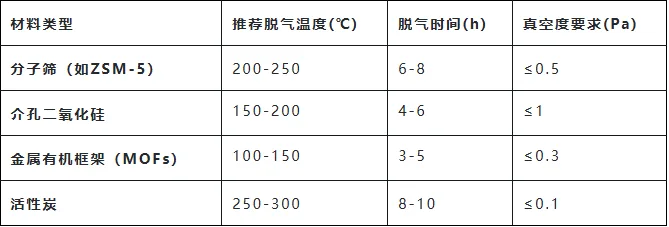

脱气温度：O₂吸附测试需脱除表面吸附的水分、CO₂及其他杂质气体。脱气温度取决于材料热稳定性和氧化性：

热稳定性高材料（如碳材料、金属氧化物）：脱气温度150-300℃，时间4-8小时。

热稳定性低材料（如有机多孔聚合物）：脱气温度50-100℃，时间2-4小时。

脱气真空度与时间：

真空度需≤0.1 Pa，确保残余气体完全脱除。

脱气终点判断：监测真空度稳定低于10^-4 Pa后，可终止脱气。

脱气方式：

动态脱气：结合真空与惰性气体吹扫（如He），避免氧气残留引发氧化。

阶梯升温法：适用于易氧化材料（如ZnO纳米颗粒），逐步升温至目标温度。

3、测试过程

压力控制：O₂静态吸附测试通过以下方法实现。

静态容量法：在密封容器中引入已知浓度的O₂气体，通过压力传感器监测平衡压力，计算吸附量。

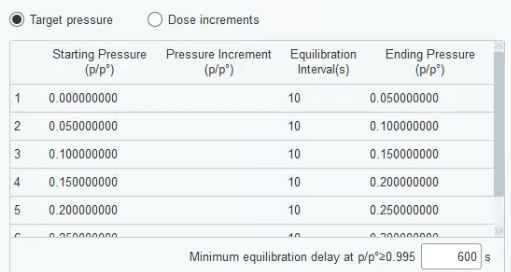

多点吸附法：逐步增加O₂分压（如0.05-0.9 bar），每个压力点平衡时间需延长至60-180分钟（因O₂扩散较慢且易发生化学吸附）。
