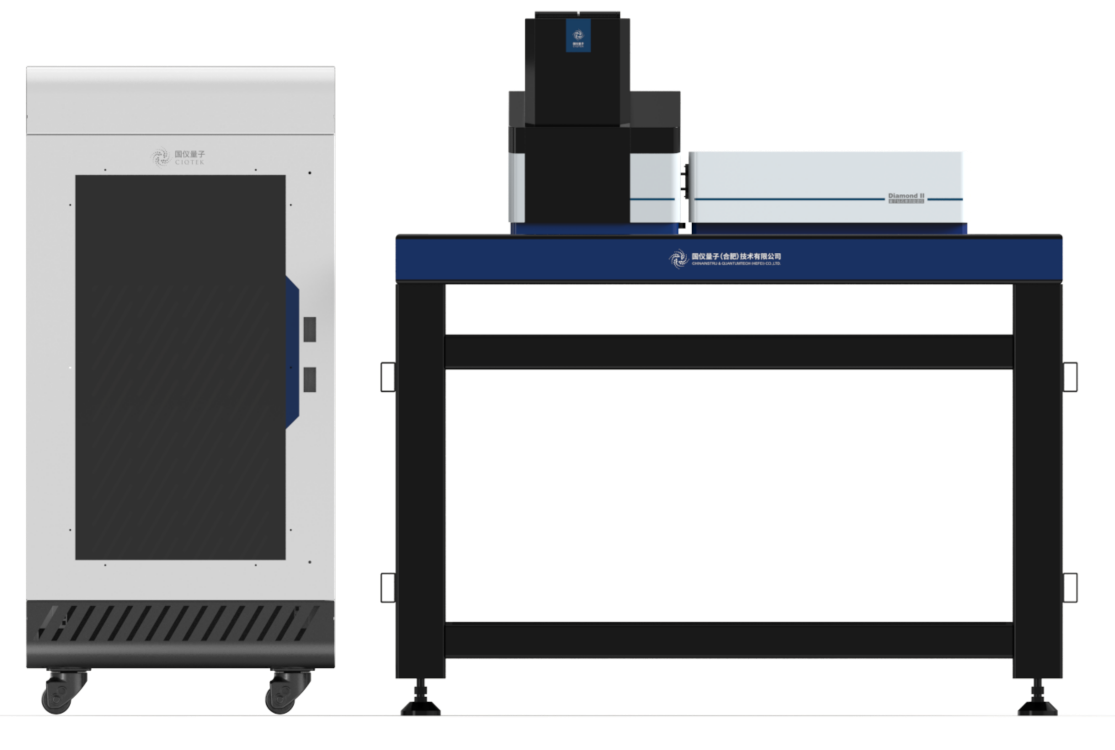

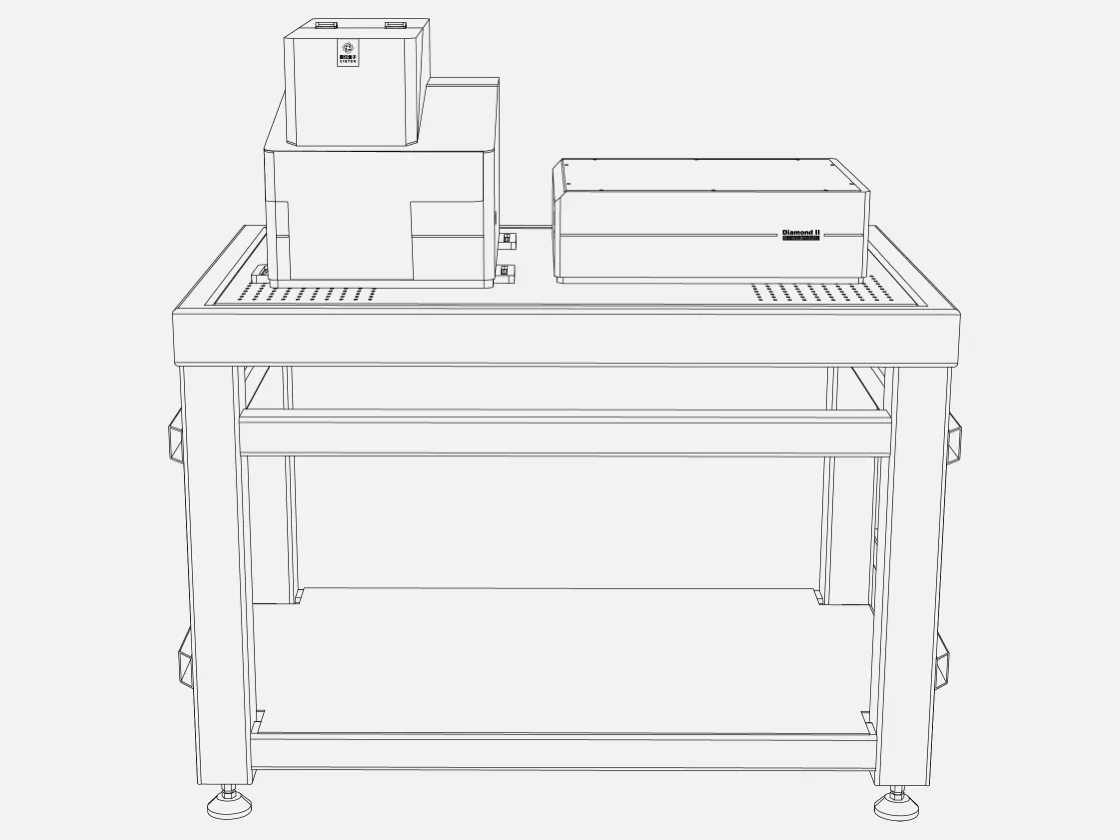

量子钻石单自旋谱仪
量子钻石单自旋谱仪是一台基于NV色心和光探测磁共振技术的量子精密测量仪器,通过控制光、电、磁等基本物理量,实现对金刚石中氮—空位(NV色心)发光缺陷的自旋进行量子操控与读出,与传统顺磁共振、核磁共振相比,具有初态是量子纯态、自旋量子相干时间长、量子操控能力强大、量子塌缩测量实验结果直观等优势。
011585033060102.png                        odmr-icon1587029081617.png

完善的金刚石探针制备技术,包括超纯金刚石的生长、离子注入和微

纳加工工艺,掌握制备长相干时间、高稳定度金刚石量子探针的核心

工艺。

021585033060110.png                        odmr-icon1587029081617.png

超高空间分辨率,可实现纳米级尺度磁场、电场、温度的量子精密

测量。

031585033060116.png                        odmr-icon1587029081617.png

高保真度量子自旋态调控技术,自主研发的具备50皮秒时间精度宽

带高功率微波调制部件,实现对自旋低噪声、高效、快速的量子相干

操控。

041585033060146.png                        odmr-icon1587029081617.png

可进行长时间无人值守实验,智能化仪器控制与信号采集系统,包括

光路自动校准,磁场自动调节等。

dzx11590113692495.png      TBO_05391591346697843.jpg      dzx31590113692495.png
应用领域
微观磁共振

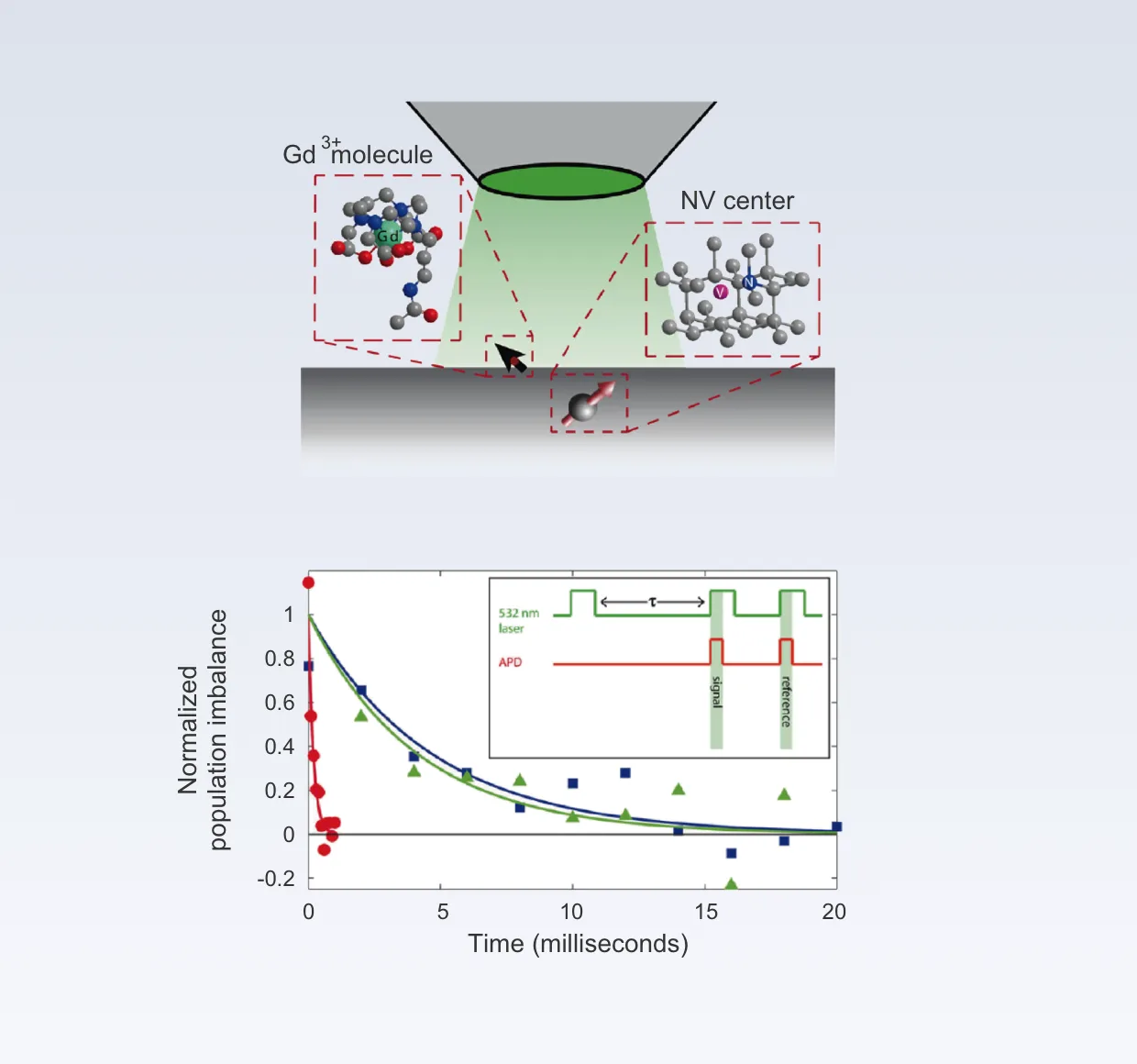

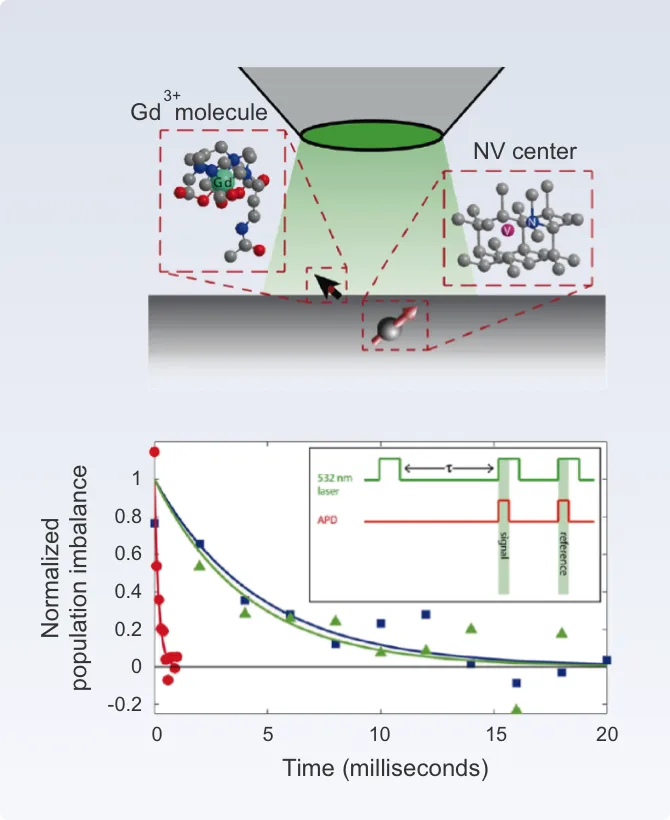

利用NV色心与外界电子自旋的相互作用,实现了在室温大气环境下,单个蛋白质分子的电子顺磁共振谱学研究。实现纳米尺度甚至单自旋水平对微观物质单元的测量,可以获取被系综统计平均所掩盖的个体信息,从而更本质地理解物质的结构与性质。
量子计算
NV色心的基态可以等效为自旋为1的电子自旋,其中的两个自旋能级可以用来编码量子比特。结合N(N的两种同位素14N和15N均具有核自旋)以及近邻的13C核自旋,每个NV色心可以与附近的核自旋组成数个量子比特。通过施加激光实现对NV色心电子自旋的初始化和读出,施加微波和射频脉冲实现量子逻辑门。目前NV色心自旋体系的单比特量子逻辑门的保真度可达99.9952 %。
产品参数

微波部分

微波输出频段

0.7-4 GHz

微波输出功率

10 W(typical)

B1场强度

5 Gauss(typical)

高精度任意波形发生器

采样率

1 GSa/s

带宽

DC-200 MHz

通道数

2

脉冲控制部分

时序精度

1 ns

最小脉宽

7.5 ns

最大脉宽

2.5 s

脉冲个数

25000(typical)

通道数

8(typical)
