高压NV显微镜是一款融合了金刚石氮-空位色心（NV）量子传感技术与金刚石压砧（DAC）高压技术的前沿精密测量仪器。该系统利用金刚石内部原位集成的 NV 色心作为量子传感器，结合光检测磁共振（ODMR）技术，实现在超高压环境下（达 30 GPa 及以上）对微纳米尺度样品的磁场、压力及温度信号的极高灵敏度定量表征。

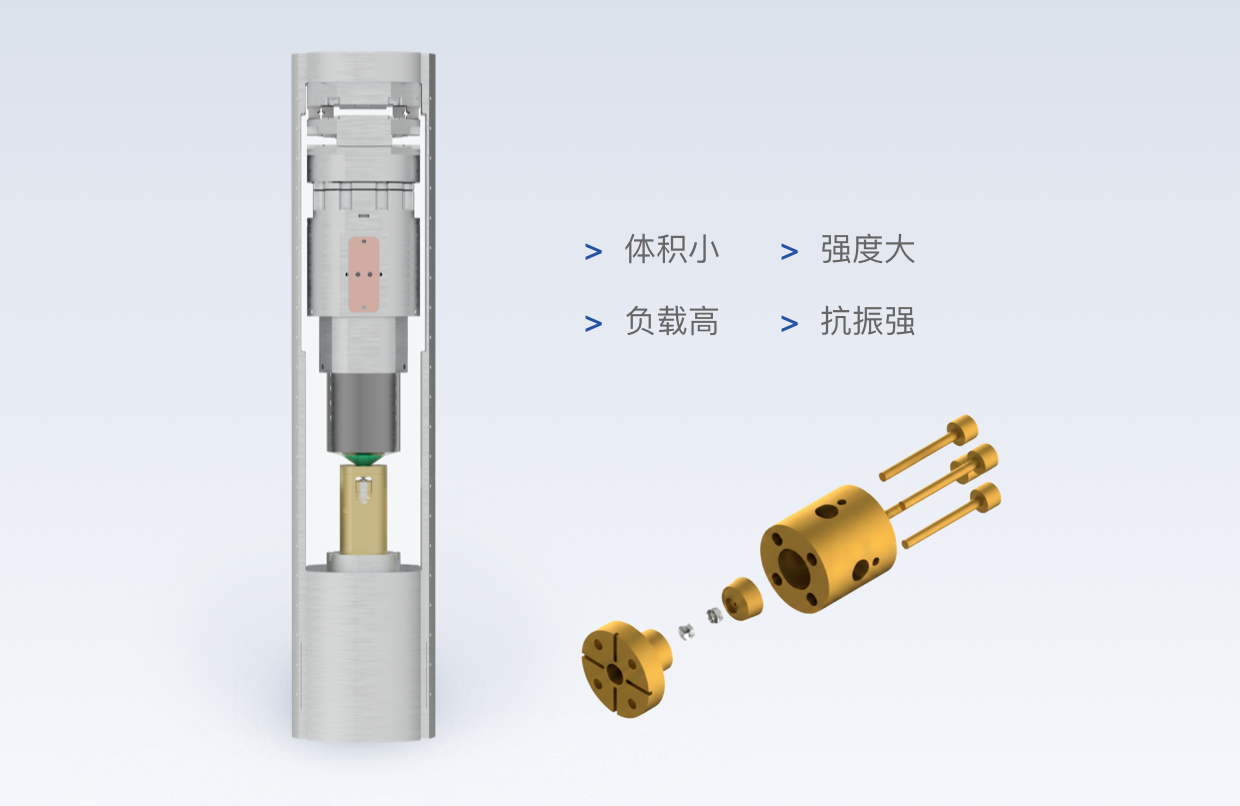

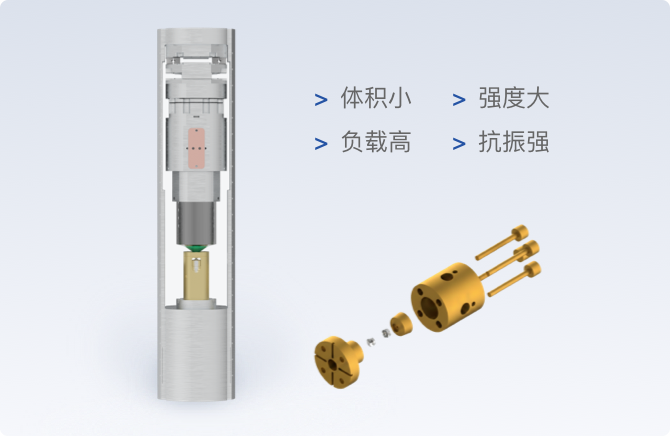

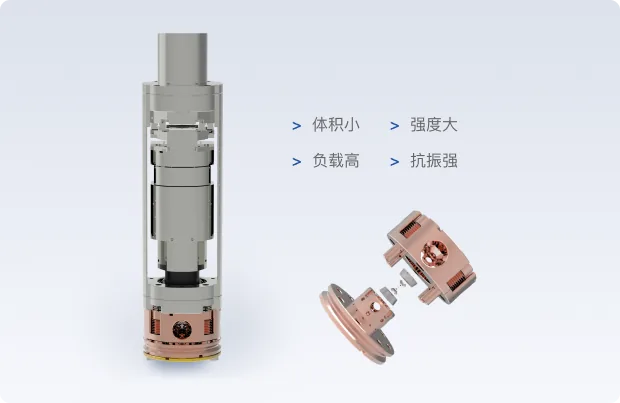

高压探头设计

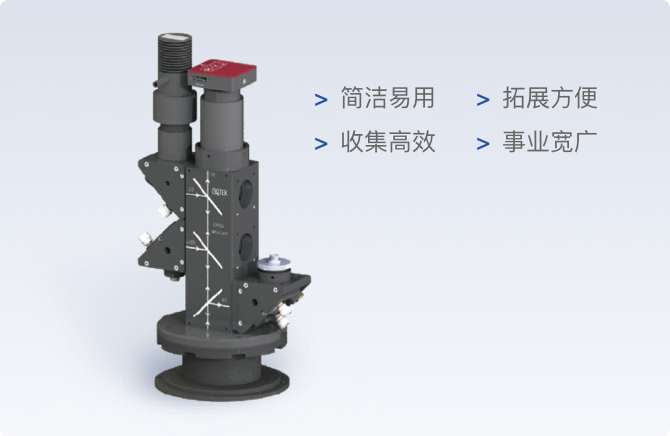

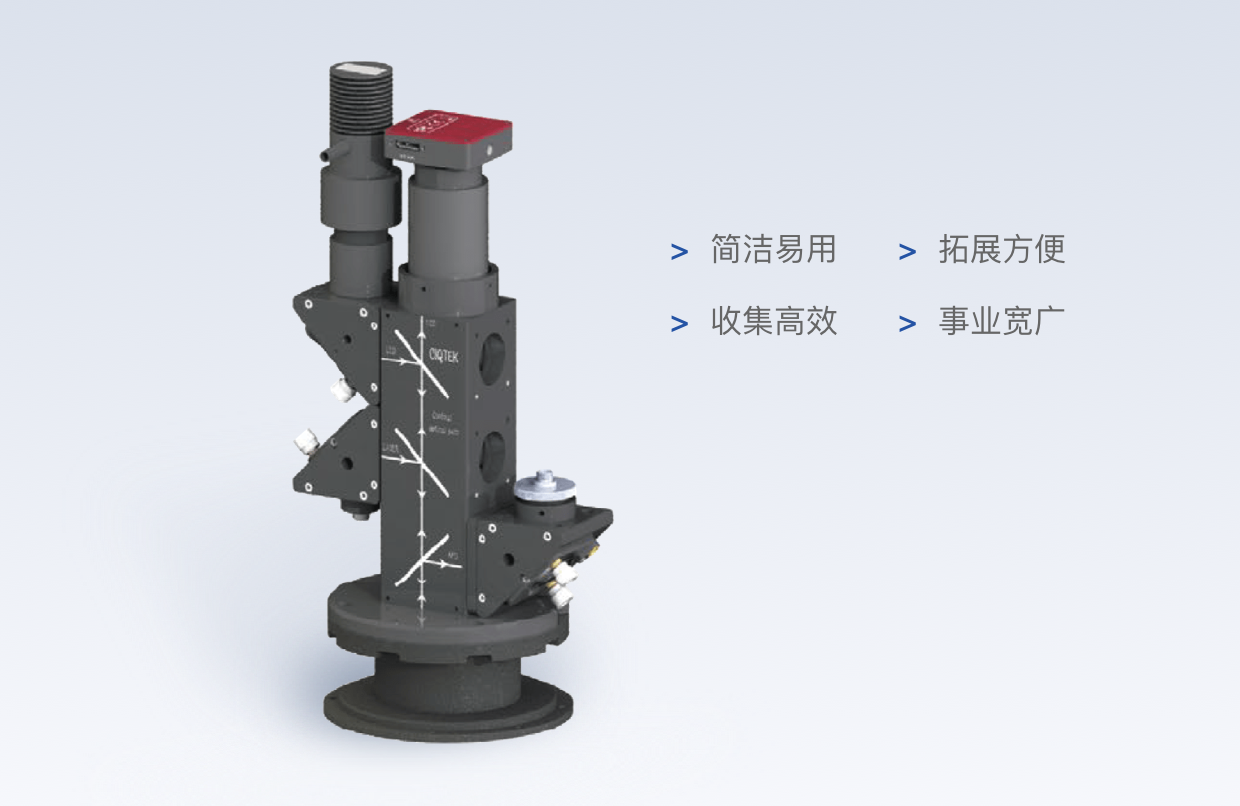

光路设计

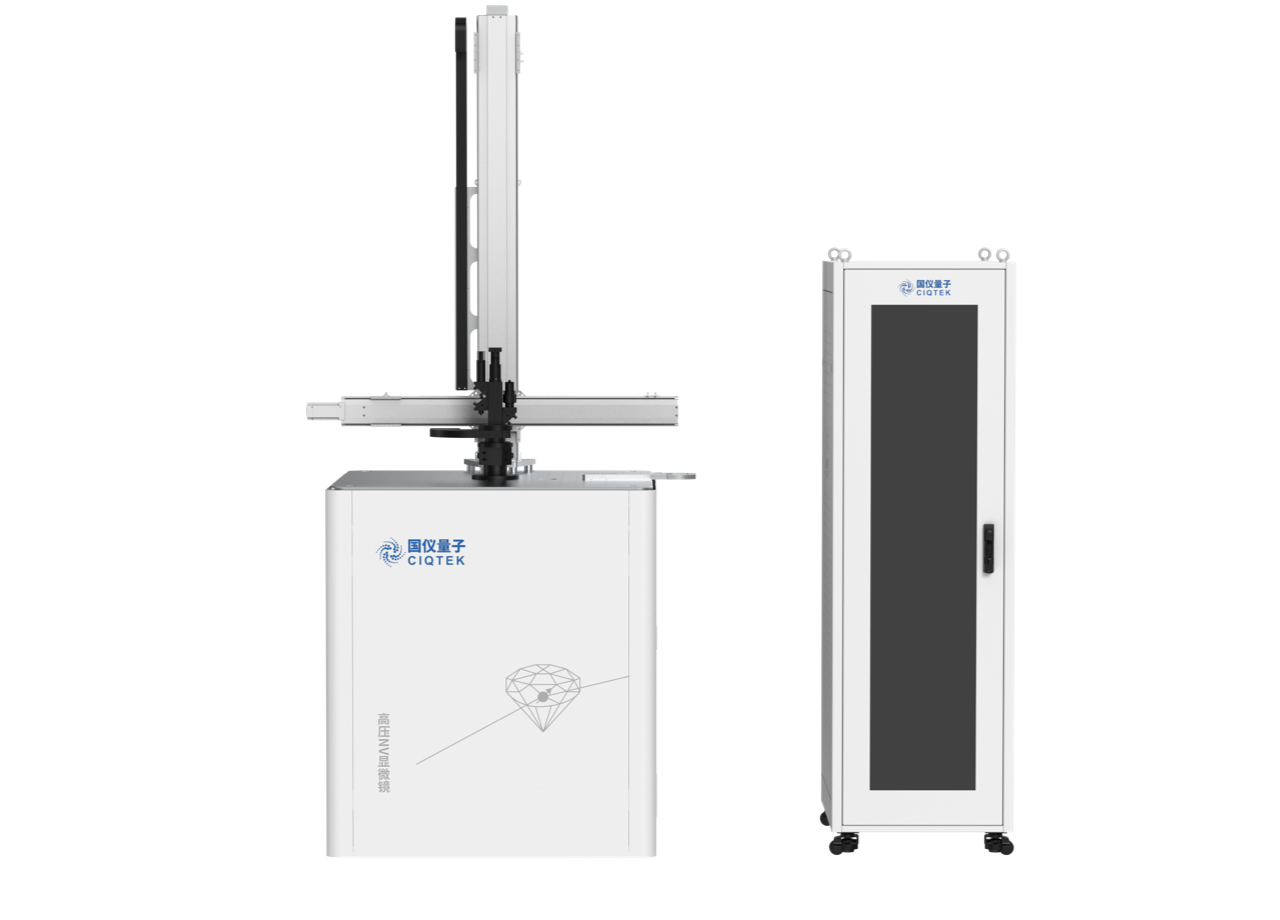

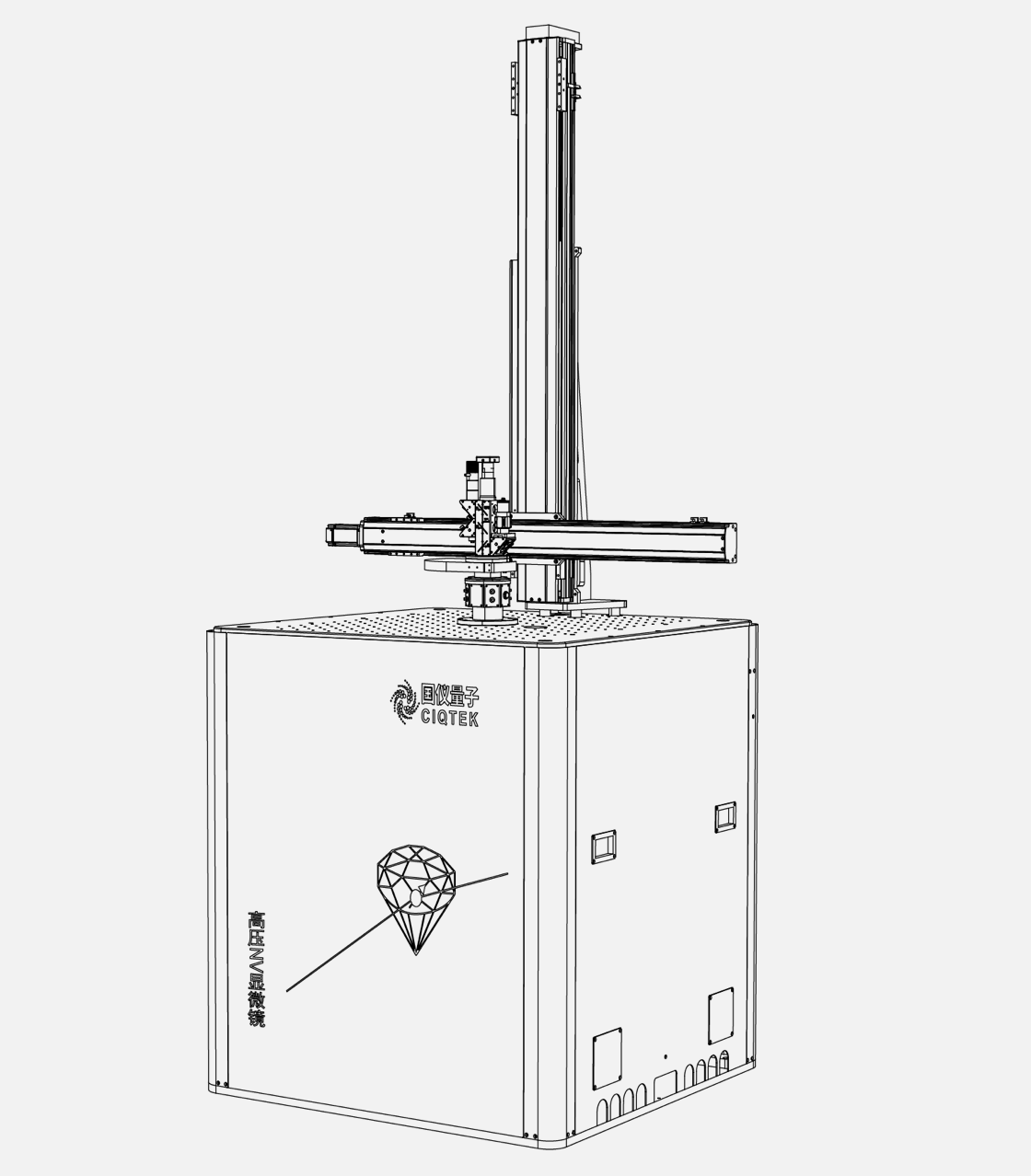

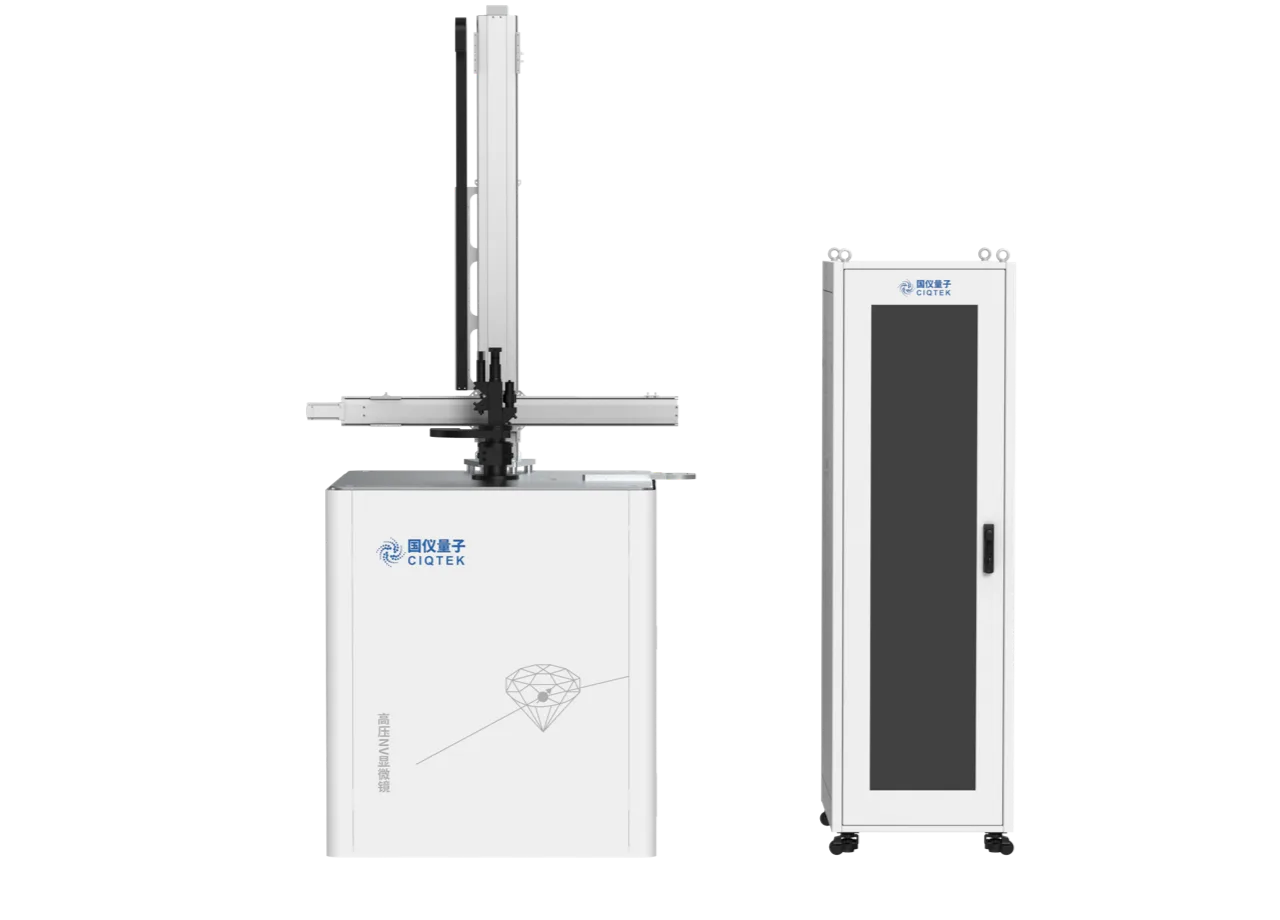

高压NV显微镜
High Pressure Nitrogen-Vacancy Microsocpe
High Pressure Nitrogen-Vacancy Microsocpe
核心模块
应用领域
铁磁相变

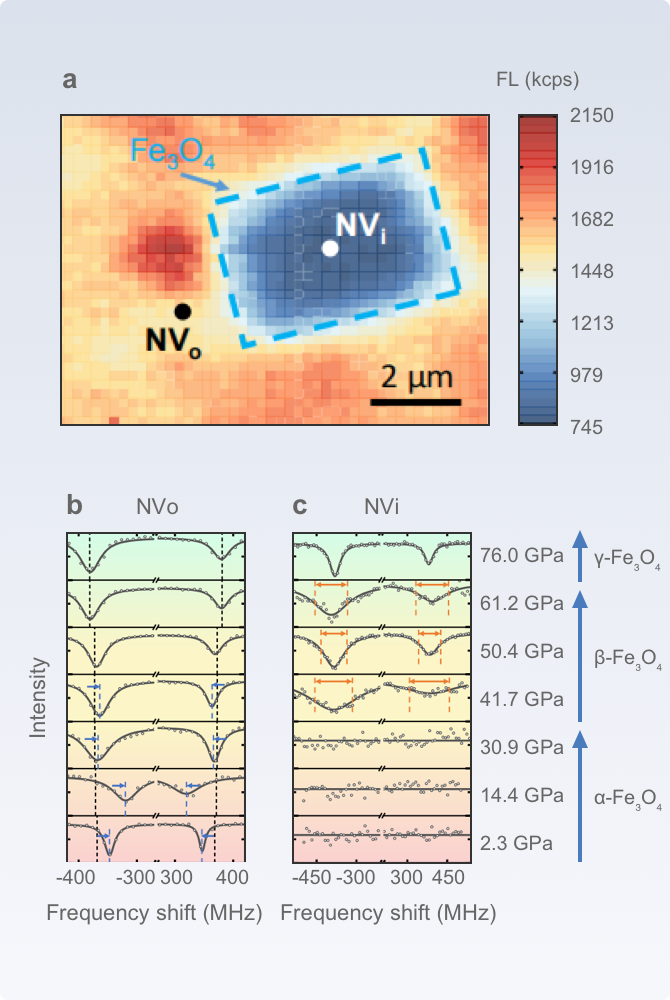

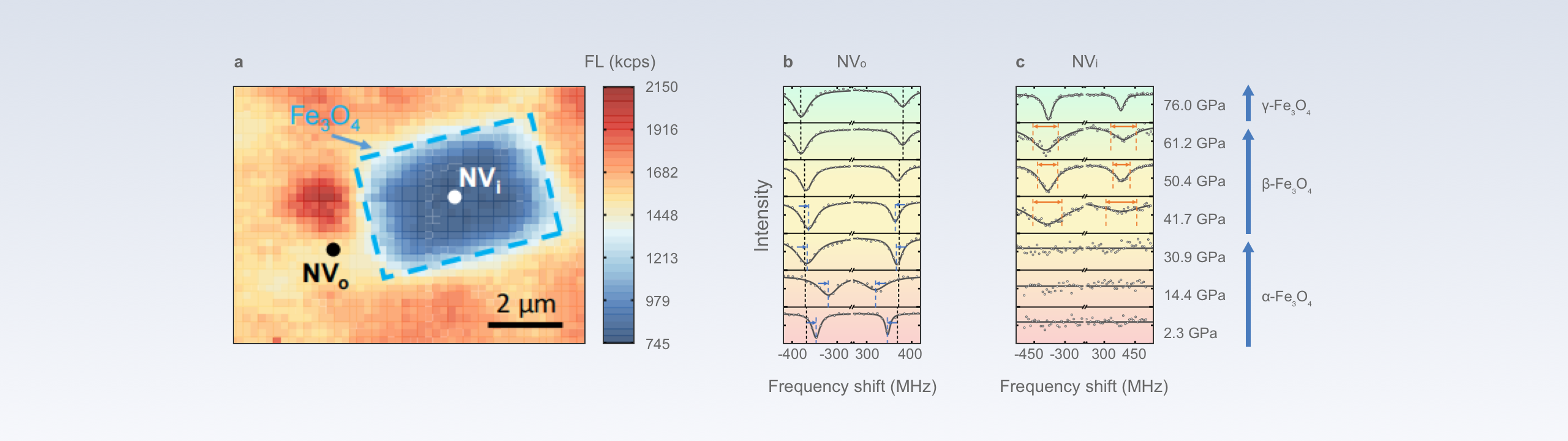

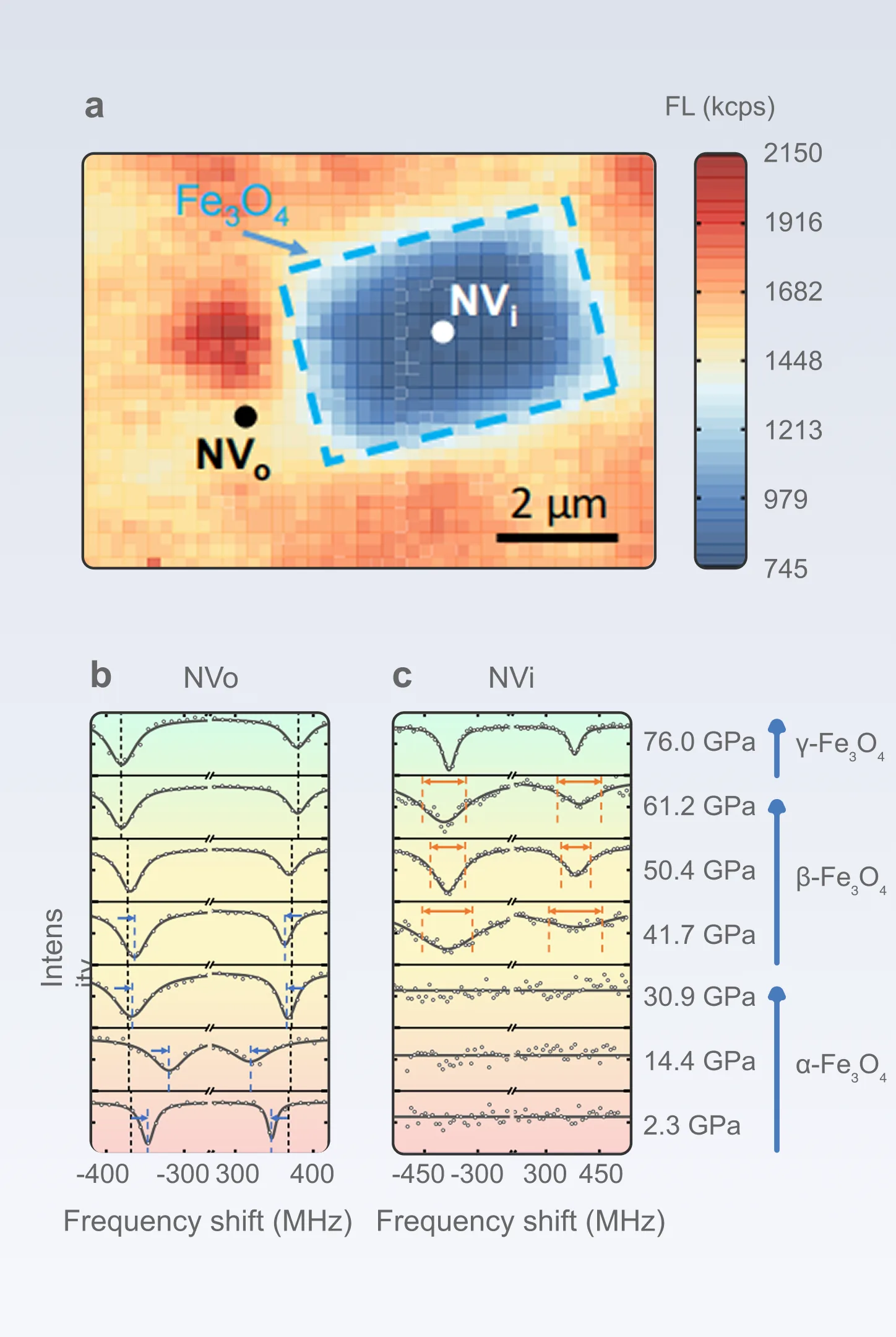

Fe₃O₄相变时的ODMR谱测量
* Nat Commun 15, 8843 (2024).
超导相变

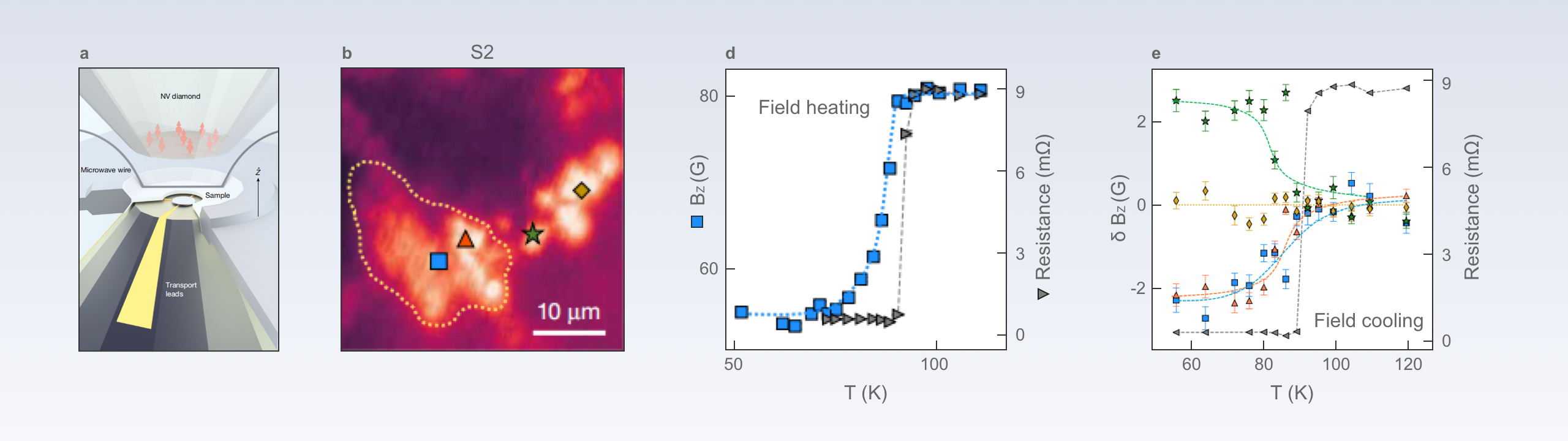

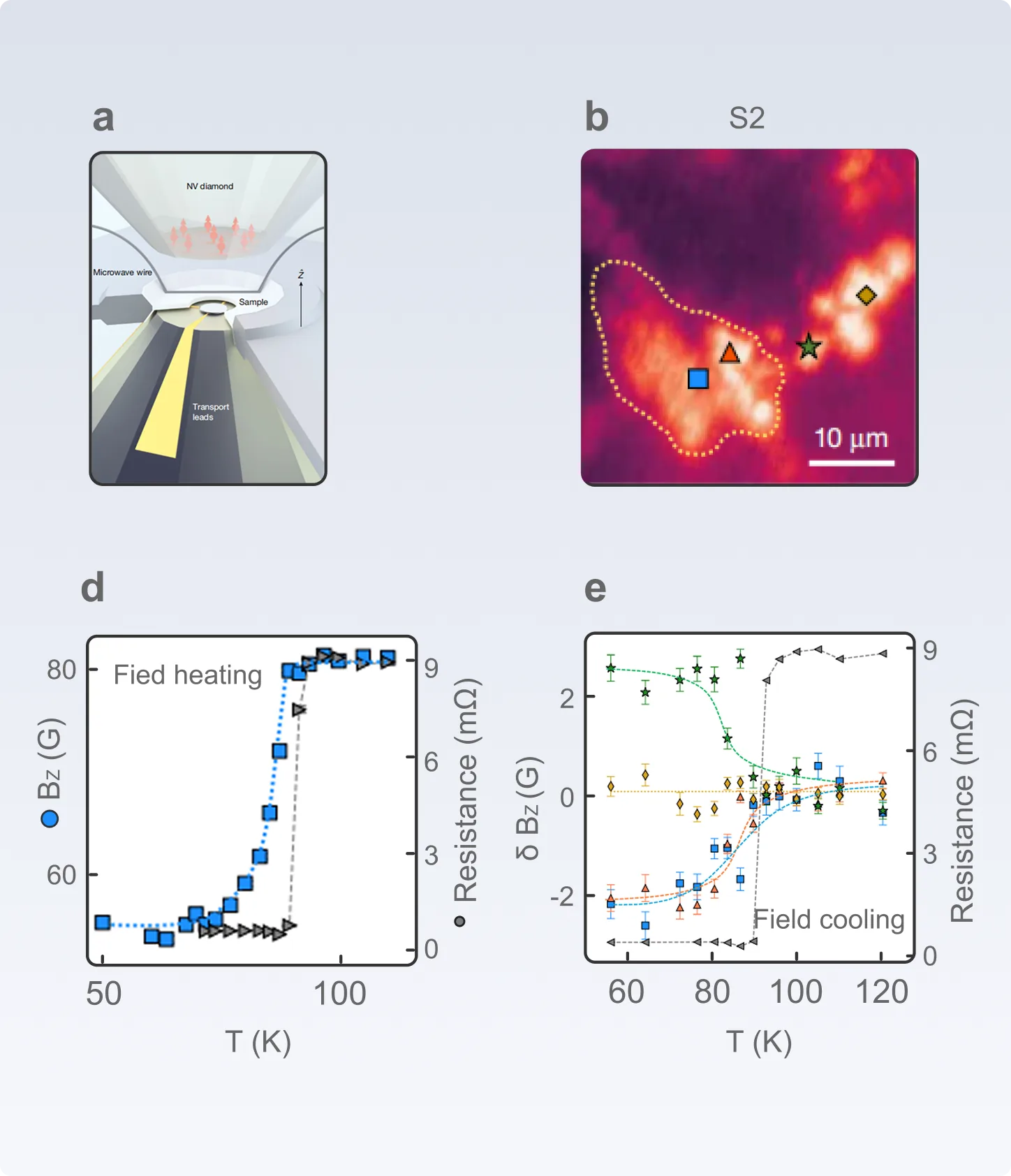

场冷和零场冷条件下CeH₉样品的电阻和抗磁性协同测量
* Nature, 627, 73-79 (2024)
产品参数
| 参数类别 | 具体参数 | 规格参数 |
|---|---|---|
| 高压模块 | 高压测量灵敏度 | ≤300 µT/sqrt(Hz) |
| 最大压强 | ≥30 GPa | |
| 高压测量分辨率 | ≤500 nm | |
| 扫描模块 | 纳米台扫描范围（300 K） | 40 µm × 40 µm × 40 µm |
| 纳米台扫描范围（4 K） | 10 µm × 10 µm × 10 µm | |
| 微米台移动范围（300 K/4 K） | 4 mm × 4 mm × 3 mm | |
| 主动减振系统+自动升降系统 | 具备 | |
| 光路模块 | 激光中心波长 | 520 nm ± 10 nm |
| 荧光收集 | 650 nm~1060 nm | |
| 其他辅助 | 减振平台 | 主动减振平台 |
| 磁体与温控系统 | 三轴矢量磁体系统 | 9–1–1 T |
| 腔体孔径 | ≥66 mm | |
| 样品最低温度 | ≤3 K | |
| 腔体变温范围 | 2 ~ 300 K |
