数字延时脉冲发生器
ASG8000


ASG8000系列产品是高速、高时间分辨率的数字延迟脉冲发生器,可输出1ns脉宽分辨率的复杂时序脉冲,同时为您提供更低的RMS抖动,更高的精度,更多的输出接口,更自由的播放时序,可广泛应用于微观磁共振(NMR、EPR、ODMR)、量子计算、超声波、雷达、医学成像等诸多方面,为其提供精确的时序控制功能。

延迟脉冲发生器

延迟精度低至52 ps

同步控制器

通道间延迟低至250 ps

分频器

可接入20~80 M可变时钟信号

突发发生器

触发到输出延迟抖动低至1 ns

应用领域
量子光学
量子计算

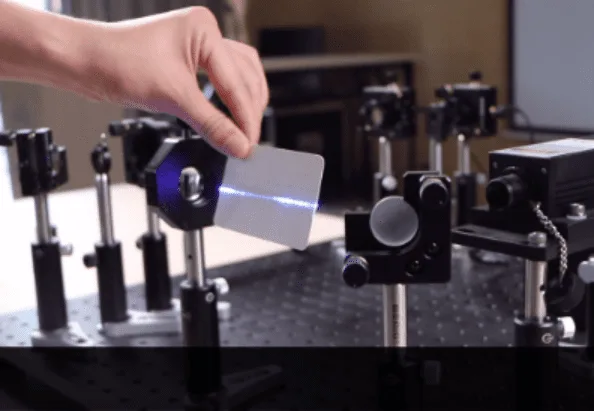

激光光谱
雷达
产品参数
输出模块
通道数 8
输出电平 3.3 V ±1% @into 50 Ω
上升时间 ≤600 ps(20%~80%)
下降时间 ≤600 ps(20%~80%)
时间分辨率 1/2/4 ns
脉宽范围 1~(232-1) ns
延迟范围 0~(232-1) ns
延迟分辨率 52 ps
RMS Jitte ≤35 ps
Counter模块
通道数 1
阈值 1~5 V
最大采样频率 125 MHz
采集最小脉宽 1 ns
匹配阻抗 50 Ω
一般参数
通信接口 USB
尺寸 214*124.5*53mm

时钟输入模块
通道数 1
输入电压范围 0~3.5 V
匹配阻抗 50 Ω
时钟输出模块
通道数 1
输出电压 1.5 V@50 Ω
输出频率 100 MHz
触发模块
通道数 1
输入电压范围 1~5 V
输入阻抗 50 Ω
