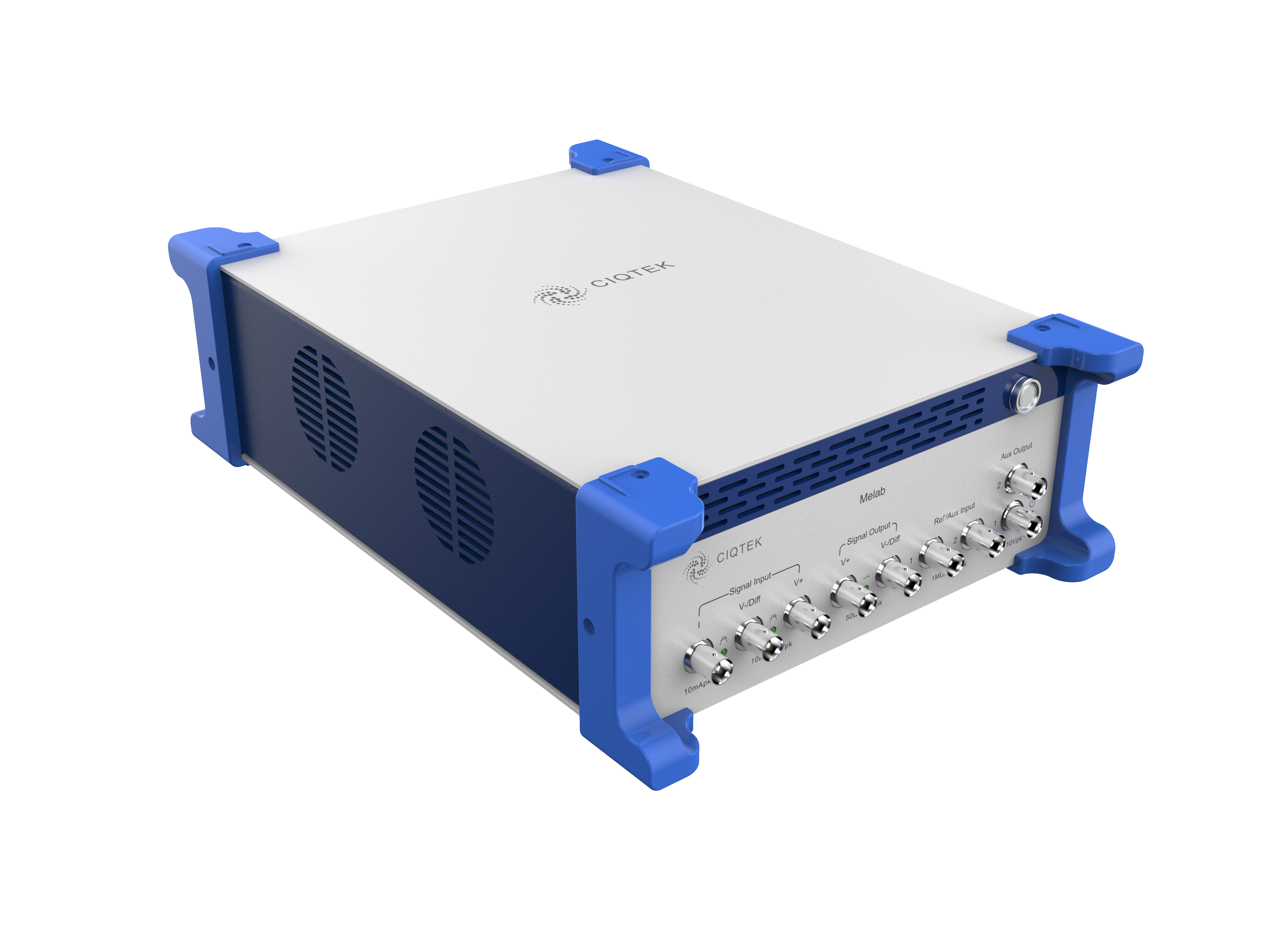

数字锁相放大器

LIA001M


LIA001M锁相放大器是一款高性能、多功能的数字锁相放大器,基于先进硬件和数字信号处理技术设计,配合丰富的模拟输入输出接口,集可视化锁相放大器、虚拟示波器、参数扫描仪、信号发生器、PID控制器等多种功能于一体,有效的简化科研工作流程和设备依赖,提高科研效率和质量。


200 uHz~1 MHz解调频率


电流和差分电压输入


100 MSa/s、16 bit ADC采样


1 nV~3 V的满量程灵敏度


优于2.5 nV/√Hz噪声密度


大于120 dB的动态储备


支持Sine和TTL参考信号输入和输出


内部参考、外部参考、双参考3种锁相解调模式


支持1/1023~1023次谐波检测功能


应用领域

application11642488962943.png光学性能测量、光谱学、光学应用测量
application51642488962996.png阻抗测量
application21642488962960.png磁测量
application41642488962981.png生物医学
application31642488962966.png半导体材料、半导体器件

产品参数

信号输入(电压和电流)

电压通道1(单端和差分)
电流通道1
频率范围200 uHz~1 MHz
电压输入范围±1 mV,±3 mV,±10 mV,±30 mV,
±100 mV,±300 mV,±1 V,±3 V
电压输入噪声2.5 nV/√Hz@1 kHz
满量程输入灵敏度(电压输入)1 nV-3 V
电流输入范围±1 nA,±10 nA,±100 nA,±1 µA,
±10 µA,±100 µA,±1 mA,±10 mA
电流输入噪声20 fA/√Hz@100 Hz
满量程输入灵敏度(电流输入)10 fA~10 mA
动态储备≥120 dB

解调器和参考

解调器数量1个双相
参考模式选择内部参考、外部参考、双参考
谐波检测支持(n/m)* F次谐波测量,(n/m)* F≤1 MHz;
n范围(谐波):1~1023
m范围(谐波):1~1023
时间常数126ns~250s
滤波器斜率(dB/oct)6、12、18、24、30、36、42、48
其他滤波功能Sinc滤波
相位分辨率10 udeg
频率分辨率1 μHz

辅助输出

通道数4
输出电压范围±10 V
最大输出电流10 mA

参考输出

通道数1
频率范围200 uHz~1 MHz
输出电压范围±10 mV,±100 mV,±1 V,±10 V
信号类型Sine/TTL
输出相位范围±180°
最大输出电流100 mA

参考输入(可设置为2路辅助输入)

通道数2
频率范围DC~1 MHz
信号类型Sine/TTL
输入电压范围±10 V

辅助输入

通道数2
输入电压范围±10 V

通信

通信接口LAN/1 Gbps
