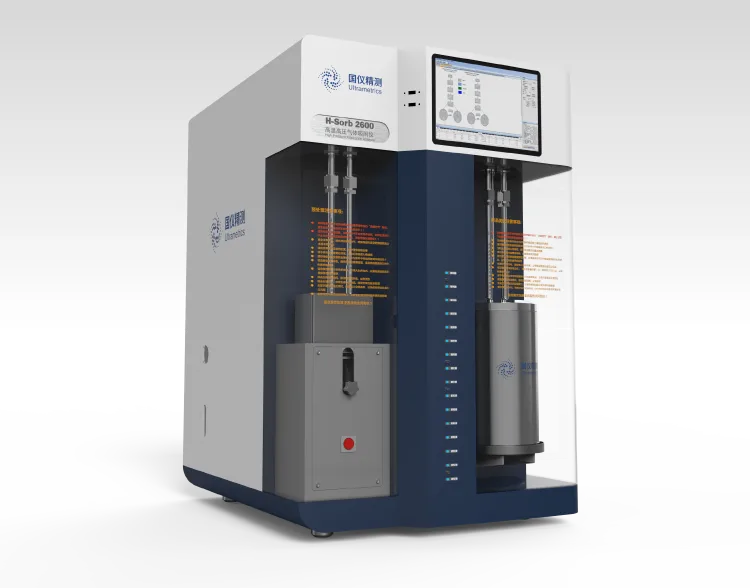

高温高压气体吸附仪

H-Sorb X600系列标准型


H-Sorb X600系列高温高压气体吸附仪产品,是我公司自主研发的高性能吸脱附等温线测试仪器,采用静态容量法测量原理。可测试的等温线温度和压强范围满足众多科研领域需求。该系列产品的高性能,不仅实现了对进口产品的替代,还通过与国际品牌的比对测试,获得了美国高校实验室的认可,进入欧美市场,实现了民族品牌的突破。

H-Sorb X600 系列产品具备的高温高压吸附测试功能,可广泛应用于页岩气煤层气吸附研究稀土合金材料储氢行业石油勘探和气体分离等领域;此外对于一些吸附材料如催化剂、分子筛、活性炭等吸附性能的了解,燃料电池、碳纳米管及石墨烯等研究也至关重要。


嵌入式测试电脑,安全稳定,10寸电容触摸屏,平板电脑的操控体验


微焊不锈钢样品管及VCR金属面密封连接,高温高压下保持可靠的密封性;微量装样依旧可获得高精度测试数据


安全防护门,可防止误触碰高低温保温装置,引发安全事故,并可避免环境因素对测试的影响


最高温度至350℃的软性加热包,易于使用;更高温度加热装置可选配陶瓷纤维一体成型的硬性加热炉


滚珠丝杠一体式升降系统,步进电机控制,克服普通螺杆式易卡死等缺点


独立2样品处理站,可与样品测试同时进行,提高测试效率

产品优势

数字化压力测量及数据采集系统

  • 数字量输出的压力及温度传感器,比采用模拟量输出的同类产品精度提高一倍,抗干扰能力更强

  • 工业标准的 RS485 或 RS232 通讯模式,通讯总线上随需添加多只传感器,可扩展性高

  • 高稳定性数字量压力传感器,极低的压力温漂,高压下仍能保持低压力波动,有利于提高测试精度

  • 传感器温度和压力同时数字量输出,有利于压力温漂软件二次修正


压力传感器

高压及真空通用的不锈钢微焊管路系统

  • 全系统内管壁电抛光处理,确保高真空下漏气率达到1*10-10 Pa.m3/s要求

  • 采用金属面密封的 VCR 接口配件,克服 O 型圈密封在低真空下自动放气问题

  • 配套的 VCR 接口气动阀门,消除电磁阀局部发热引入的测量误差,使用寿命达 500 万次,提高仪器稳定性和使用寿命

  • 316L 不锈钢厚壁高压微焊管路系统,管路连接紧凑,体积空间小


气动阀


不锈钢微焊管路

防飞溅不锈钢微焊样品管

  • 不锈钢微焊样品管,标准容量体积低至 10 ml 左右,可放置岩石 / 煤柱,大容量样品管可定制

  • 样品管内部安置一级气体阻隔系统,样品管接头位配置有二级可拆卸式气体过滤系统, 双重防护措施,可有效防止样品意外进入超洁净阀体内部,提高仪器使用寿命及可靠性

  • 针对微量易飞溅样品设计的三重防样品飞溅系统,确保高压下测试安全


不锈钢样品管内部结构


不锈钢样品管

媲美国际品牌数据精度及权威认可

  • 采用微型标准腔体(参考腔体),结合高密封性管路系统,使用少量样品量(毫克级至几克级)即可达到传统仪器采用几十克样品量测试结果同等精度,小样品量可以有效提高测试效率

  • 全自动化测试流程,避免人工操作可能引入的误差,无人值守式测试模式可连续长时间运行(一星期以上)测试过程中测量误差由软件动态消除,测试完成后无数据二次误差消除操作,确保不同操作人员测试结果的一致性和可靠性双重防护措施,可有效防止

  • 在国际市场上与国外品牌竞争中获得客户认可,多款产品进入欧美高校测试实验室,测试数据论文在权威期刊上发表

应用行业


通过对地下开采出的煤及页岩样品,模拟其在地下环境中所处的高压强和温度条件下吸附煤层气或页岩气(甲烷)的等温线及吸脱附动力学测定,可预估煤层气或页岩气的储量和开采难易程度,评估开采的可行性和经济价值。


通过模拟储氢材料在应用环境下的气体压强和温度要求,测定出储氢材料的 PCT 曲线、吸脱附动力学曲线及吸脱附氢平台压,为氢能的储备及应用开发研究提供强有力的工具。

专业测试分析报告


吸脱附等温线完全重合


实测等温线Langmuir高精度拟合

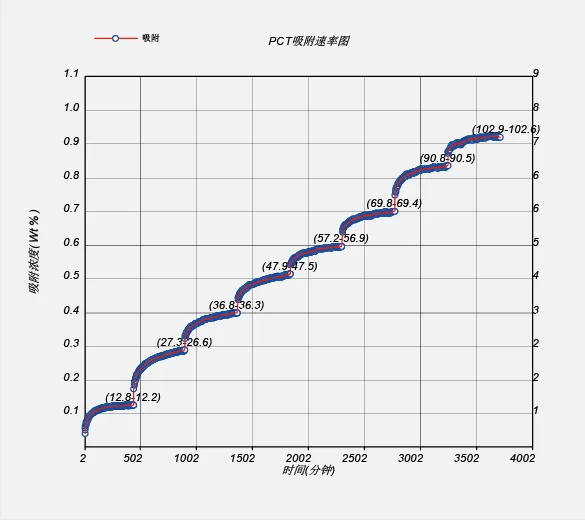

超慢吸附速率超长测试时间


高吸附速率样品加压瞬间吸附

扩展功能模块

H-Sorb X600 Series 扩展分子泵系统

按需扩展的分子泵系统,进一步提高极限真空度,可满足对空气敏感样品的测试需求

可仪器采购时选配,也可根据研发生产需求后期增配,灵活满足所需

采用高性能免维护进口分子泵,极限真空度高,长期使用稳定性强

H-Sorb X600 Series扩展低温测试系统

将高压吸附的可测试温度范围扩展至 -196℃(液氮温度)或其它冷却液温度,满足高压低温测试需求

专用型样品管,耐低温高压环境,特殊设计可降低低温冷却液挥发

易挥发性冷却液液面调节系统,确保测试全程冷自由空间体积恒定

煤层气/页岩气模拟恒压吸脱附测试系统

软件智能监控和快速补气 / 抽气系统,保持测试气体压强在微小范围内波动

针对低平衡压的脱附测试需求,可选配大容积扩展腔体来维持脱附过程中压强的微小变动

针对高压吸附后进行的低平衡压脱附需求,可选择执行脱附前预抽气,降低脱附前的系统内气体压强

产品参数

型号H-Sorb 2600H-Sorb 2602H-Sorb 4600H-Sorb 4604
样品测试测试数量可以交替测试2个样品可以并行测试2个样品2个模组可以并行测试,每个模组可以交替测试2个样品2个模组,可以并行测试4个样品
测试原理静态容量法
测试气体高纯度 N2,CO2,(99.999%) 或其他(按需选择如Ar,Kr,H2,CH4等)
测试精度重复性误差小于±3%
测试温度常温~550℃(更高温度可定制);-196℃~常温(低温测试功能模块可选配)
测试压力真空 ~ 200Bar
样品预处理装置2样品脱气处理可选配样品脱气站
数据处理模型Langmuir模型回归等温线
Langmuir最大吸附常数L及吸附压力常数B参量求解(煤吸附的a、b值)
Langmuir修正模型Loading-ratio Correlation(LCR)等温线回归
硬件结构压力传感器量程300 Bar, 可选配3 Bar
读数精度精度达0.01% FS,长期使用稳定性0.025% FS
管路结构不锈钢微焊真空管路系统
控制阀气动阀+金属VCR连接
真空泵进口双级真空泵,可选配扩展分子泵
泵极限真空度4*10-2Pa(二级真空泵),5*10-6(扩展分子泵)
样品管材质不锈钢微焊样品管
容量标配:10 ml ,可定制其他容量样品管
尺寸长:74.6cm; 宽:60cm; 高:90cm;
型号H-Sorb 2600H-Sorb 2602
样品测试测试数量可以交替测试2个样品可以并行测试2个样品
测试原理静态容量法
测试气体高纯度 N2,CO2,(99.999%) 或其他(按需选择如Ar,Kr,H2CH2等)
测试精度重复性误差小于±3%
测试温度常温~550℃(更高温度可定制);-196℃~常温(低温测试功能模块可选配)
测试压力真空 ~ 200Bar
样品预处理装置2样品脱气处理
数据处理模型Langmuir模型回归等温线
Langmuir最大吸附常数L及吸附压力常数B参量求解(煤吸附的a、b值)
Langmuir修正模型Loading-ratio Correlation(LCR)等温线回归

硬件结构压力传感器量程300 Bar , 可选配3 Bar
读数精度精度达0.01% FS,长期使用稳定性0.025% FS
管路结构不锈钢微焊真空管路系统
控制阀气动阀+金属VCR连接
真空泵进口双级真空泵,可选配扩展分子泵
泵极限真空度4*10-2Pa(二级真空泵),5*10-6(扩展分子泵)
样品管材质不锈钢微焊样品管
容量标配:10 ml ,可定制其他容量样品管
尺寸长:74.6cm; 宽:60cm; 高:90cm;
型号H-Sorb 4600H-Sorb 4604
样品测试测试数量2个模组可以并行测试,每个模组可以交替测试2个样品2个模组,可以并行测试4个样品
测试原理静态容量法
测试气体高纯度 N2,CO2,(99.999%) 或其他(按需选择如Ar,Kr,H2CH2等)
测试精度重复性误差小于±3%
测试温度常温~550℃(更高温度可定制);-196℃~常温(低温测试功能模块可选配)
测试压力真空 ~ 200Bar
样品预处理装置可选配样品脱气站
数据处理模型Langmuir模型回归等温线
Langmuir最大吸附常数L及吸附压力常数B参量求解(煤吸附的a、b值)
Langmuir修正模型Loading-ratio Correlation(LCR)等温线回归

硬件结构压力传感器量程300 Bar , 可选配3 Bar
读数精度精度达0.01% FS,长期使用稳定性0.025% FS
管路结构不锈钢微焊真空管路系统
控制阀气动阀+金属VCR连接
真空泵进口双级真空泵,可选配扩展分子泵
泵极限真空度4*10-2Pa(二级真空泵),5*10-6(扩展分子泵)
样品管材质不锈钢微焊样品管
容量标配:10 ml ,可定制其他容量样品管
尺寸长:74.6cm; 宽:60cm; 高:90cm;
