量子钻石原子力显微镜



量子钻石原子力显微镜是一台基于NV色心自旋磁共振和AFM扫描探针技术的量子精密测量仪器,可实现样品磁学性质的定量无损成像,具有纳米级的高空间分辨以及单个自旋的超高探测灵敏度,是研究材料磁学性质的新利器,在磁畴成像、二维材料、拓扑磁结构、超导磁学、细胞成像等领域有着广泛应用。

11618994833528.png专业的钻石量子探针制备技术
21618994833535.png定量无损的磁学成像
41618994833566.png超高空间分辨率
31618994833536.png超高磁场分辨率灵敏度达到1μT/√Hz
51618994833576.png兼容室温大气与低温真空测量环境

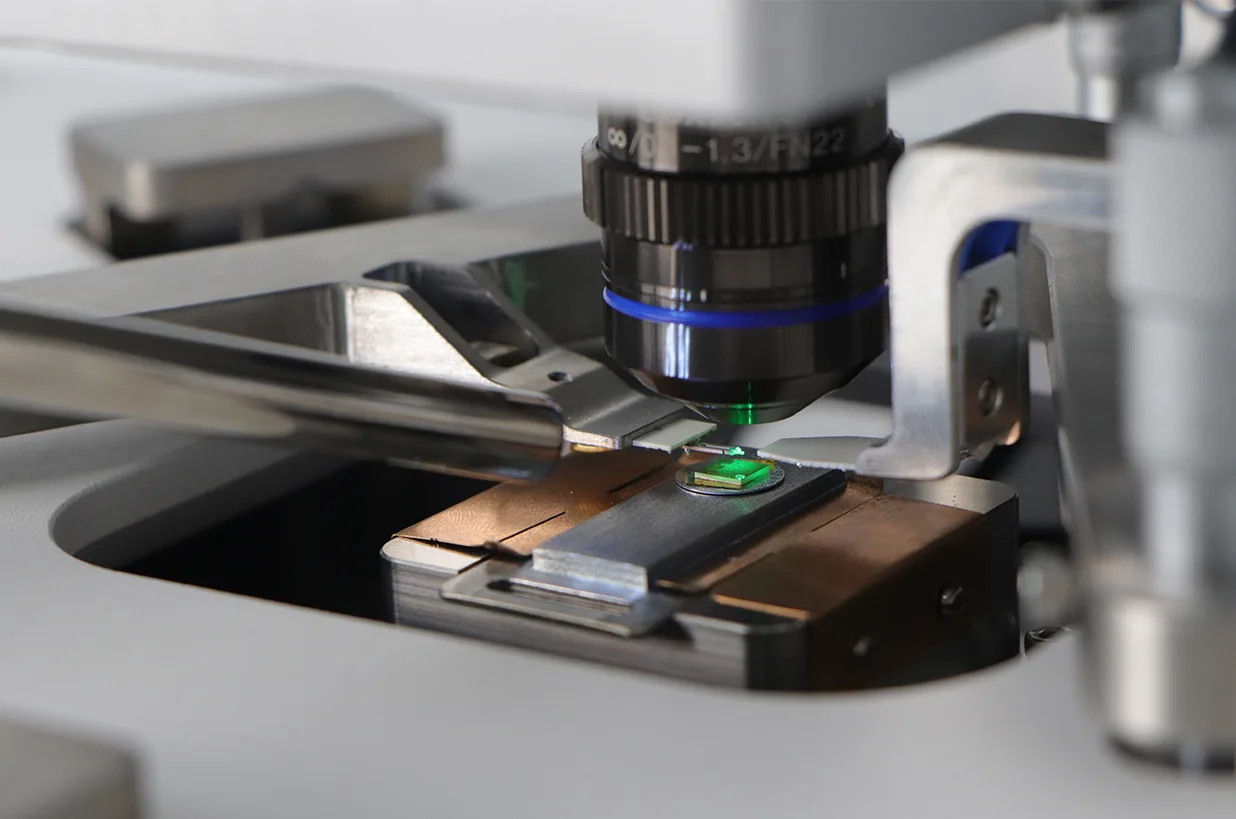

qmc-11619061754063.png         qdafm-21619061754055.png         adafm-31619061754020.png
应用领域
细胞原位成像
在细胞原位实现纳米级分子成像是生物学研究的重要手段。在众多成像技术中,磁共振成像技术能够快速、无破坏地获取样品体内的自旋分布图像,已经广泛应用在多个科学领域中。特别是在临床医学中,因其对生物体几乎无损伤,对疾病的机理研究、诊断和治疗起着重要的作用。然而,传统的磁共振成像技术使用磁感应线圈作为传感器,空间分辨率极限在微米以上,无法进行细胞内分子尺度的成像。利用QDAFM的高空间分辨率特性,研究人员观测到了细胞内部存在于细胞器中的铁蛋白,分辨率达到了10纳米。
参考文献:
Wang, P. et al. Nanoscale magnetic imaging of ferritins in a single cell. Science advances 5, 8038 (2019).
tdb1619062691651.png         nami1619062708713.png
拓扑磁结构表征
磁性斯格明子是具有拓扑保护性质的纳米尺度涡旋磁结构。磁性斯格明子展现出丰富新奇的物理学特性,为研究拓扑自旋电子学提供了新的平台,在未来高密度、低能耗、非易失性计算和存储器件中也具有潜在应用。但是室温下单个斯格明子的探测在实验上仍具有挑战性。QDAFM的高灵敏度和高分辨率特点,是解决这一难题的有力工具,通过杂散场测量可重构出斯格明子的磁结构。
参考文献:
Dovzhenko, Y. et al. Magnetostatic twists in room-temperature skyrmions explored by nitrogen-vacancy center spin texture reconstruction. Nature Communications 9, 2712 (2018).
超导磁成像
对超导体及其涡旋的微观尺度研究,能够为理解超导机理提供重要信息。利用CQDAFM,可以对超导体的磁涡旋进行定量的成像研究,并扩展到众多低温凝聚态体系的磁性测量。
参考文献:
Thiel, L. et al. Quantitative nanoscale vortex imaging using a cryogenic quantum magnetomete .Nature Nanotechnology.11,677-681(2016).
固态物质磁成像
低温下许多固态物质表现出不寻常的磁序。NV色心的高灵敏特性覆盖了从低温到室温以上的温度范围。CQDAFM可实现当前凝聚态体系中无法实现的纳米尺度磁成像,对于研究低温下固态物质的磁相转变很有帮助,同时也能兼容超导体的机理研究。
参考文献:
M. Pelliccione et al. Scanned probe imaging of nanoscale magnetism at cryogenic temperatures with a single-spin quantum sensor. Nature Nanotechnology. 11, 700(2016)
