新闻和活动

镁基储氢材料因理论储氢容量高、资源丰富、成本低和可逆性好，被认为是固态储氢体系中的重要候选材料。但Mg-H键稳定、吸脱氢动力学迟缓、有效脱氢温度偏高等问题，仍是制约其工程化应用的关键瓶颈。围绕这一难题，重庆大学潘复生/胡佳团队在ACS Nano发表研究工作，提出以CuNb₂O₆双金属氧化物作为催化前驱体，通过反应过程中的原位相变与界面重构，协同提升MgH₂的中低温吸脱氢性能。



该研究的设计重点并非单纯引入一种外加催化剂，而是利用Cu与Nb在Mg/MgH₂反应体系中的差异化作用：Cu物种可在吸脱氢过程中转化为Mg-Cu金属间化合物，参与Mg/MgH₂界面转化；Nb物种则形成多价态NbO₂、NbO及金属Nb等活性组分，促进界面电子转移与氢物种迁移。二者共同构建的Cu/Nb催化界面，为降低反应能垒、加速H₂活化和提升循环过程中的催化稳定性提供了结构基础。



从催化前驱体到原位活性界面



CuNb₂O₆催化剂采用溶胶-凝胶法制备，经XRD、SEM/TEM、EDS及HRTEM表征确认其晶相组成、颗粒形貌和元素分布。随后，研究将不同质量分数的CuNb₂O₆与MgH₂进行球磨复合，形成MgH₂-xCuNbO体系。催化剂含量筛选结果表明，3wt% CuNb₂O₆复合样品在有效储氢容量与催化效率之间取得较优平衡，因此后续动力学、热力学及机制分析均以MgH₂-3CuNbO为核心对象展开。



在MgH₂改性研究中，催化剂添加量往往需要兼顾两个因素：一方面，催化剂需要提供足够数量的活性位点以降低反应能垒；另一方面，非储氢组分比例过高会稀释体系整体储氢容量。该体系中3 wt%添加量表现最优，说明CuNb₂O₆在较低用量下即可通过原位生成的活性物种发挥显著催化作用。

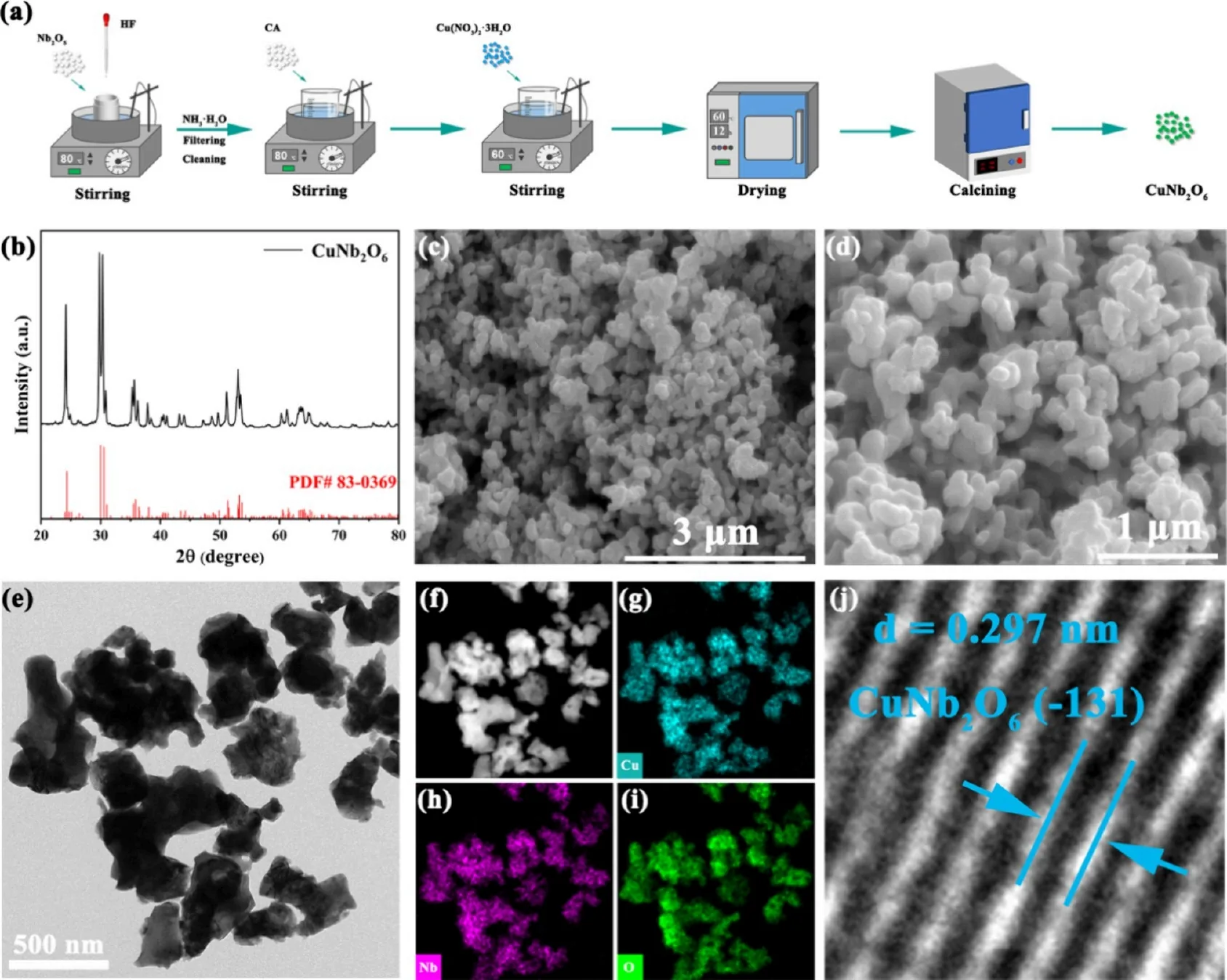

图1 CuNb₂O₆催化剂的制备流程



中低温吸脱氢动力学显著改善



MgH₂-3CuNbO在中温脱氢和低温吸氢两方面均表现出明显优势。脱氢过程中，该复合材料在300 ℃下2.5 min可释放约5.8 wt% H₂；在250 ℃下6 min可释放5.53 wt% H₂；进一步降低至225 ℃时，20 min仍可释放4.65 wt% H₂。吸氢过程中，该体系在150 ℃下1 min即可吸收5.5 wt% H₂，在100 ℃下10 min可吸收4.28 wt% H₂；即使在50 ℃条件下，也可实现约2 wt%的氢吸收。



动力学模型进一步揭示了催化作用的本质。Jones-Sharp’s方法表明，MgH₂-3CuNbO 的脱氢过程更符合Avrami-Erofe’ev模型，说明反应速率主要受Mg/MgH₂相的成核与生长过程控制。基于JMAK模型和Arrhenius方程计算得到的脱氢表观活化能为50.95 kJ/mol，明显低于球磨MgH₂的151.57 kJ/mol，表明CuNb₂O₆衍生催化界面显著降低了MgH₂脱氢过程的动力学能垒。

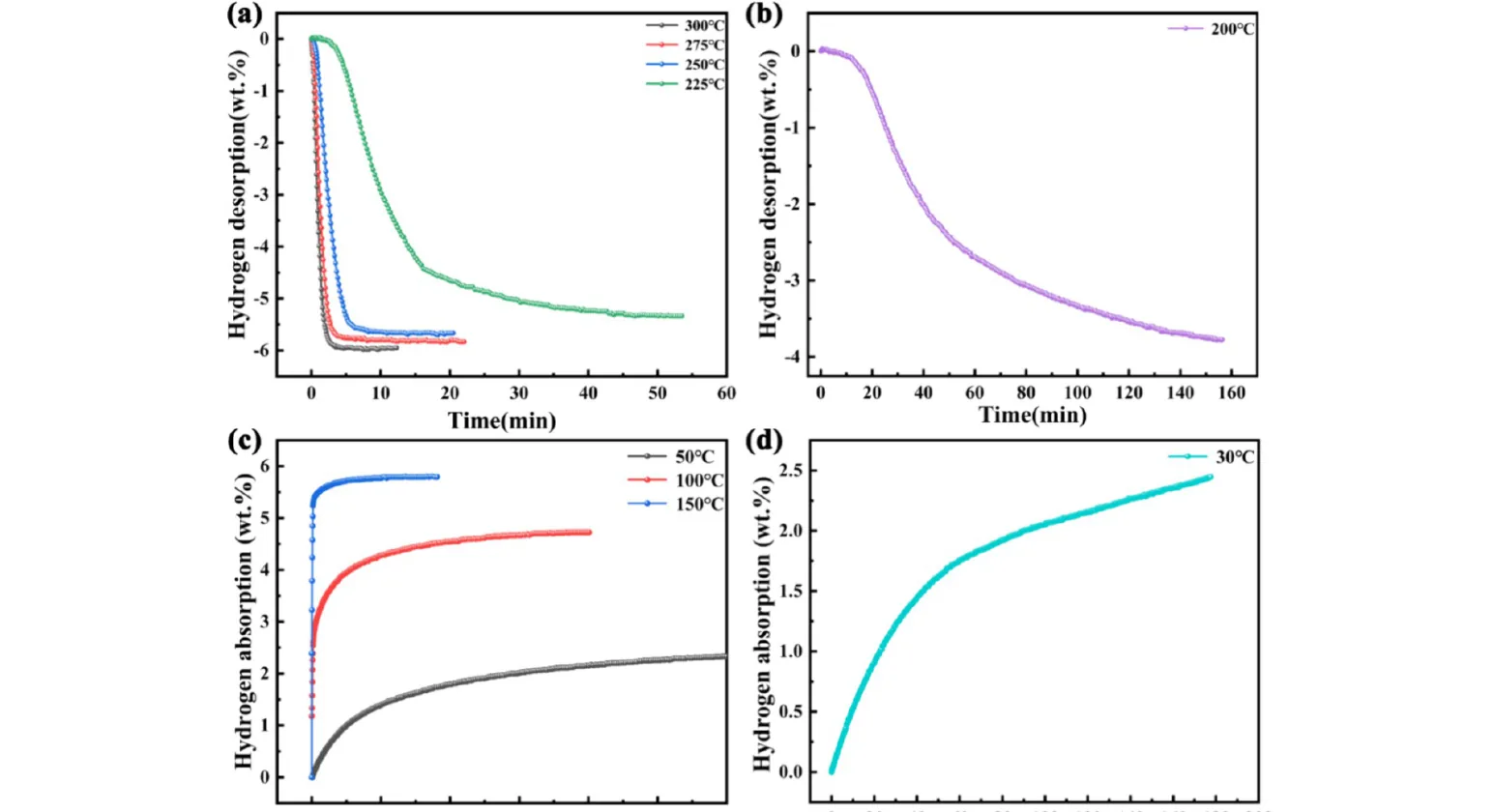

图2 MgH₂-3CuNbO在不同温度下的等温脱氢与吸氢曲线。



对比实验进一步说明，CuNb₂O₆的作用并非CuO与Nb₂O₅的简单叠加。在250 ℃脱氢条件下，MgH₂-3CuNbO在前5 min内即可释放5.32 wt% H₂，而MgH₂-3CuO、MgH₂-3Nb₂O₅和MgH₂-3(CuO+Nb₂O₅)分别仅释放 0.17、0.71和0.53 wt% H₂。100 ℃吸氢测试同样显示，MgH₂-3CuNbO在5 min内吸收3.95 wt% H₂，明显高于其他对照体系。这一结果表明，Cu与Nb在同一化合物前驱体中形成的协同重构过程，对吸脱氢反应具有更高效的催化贡献。

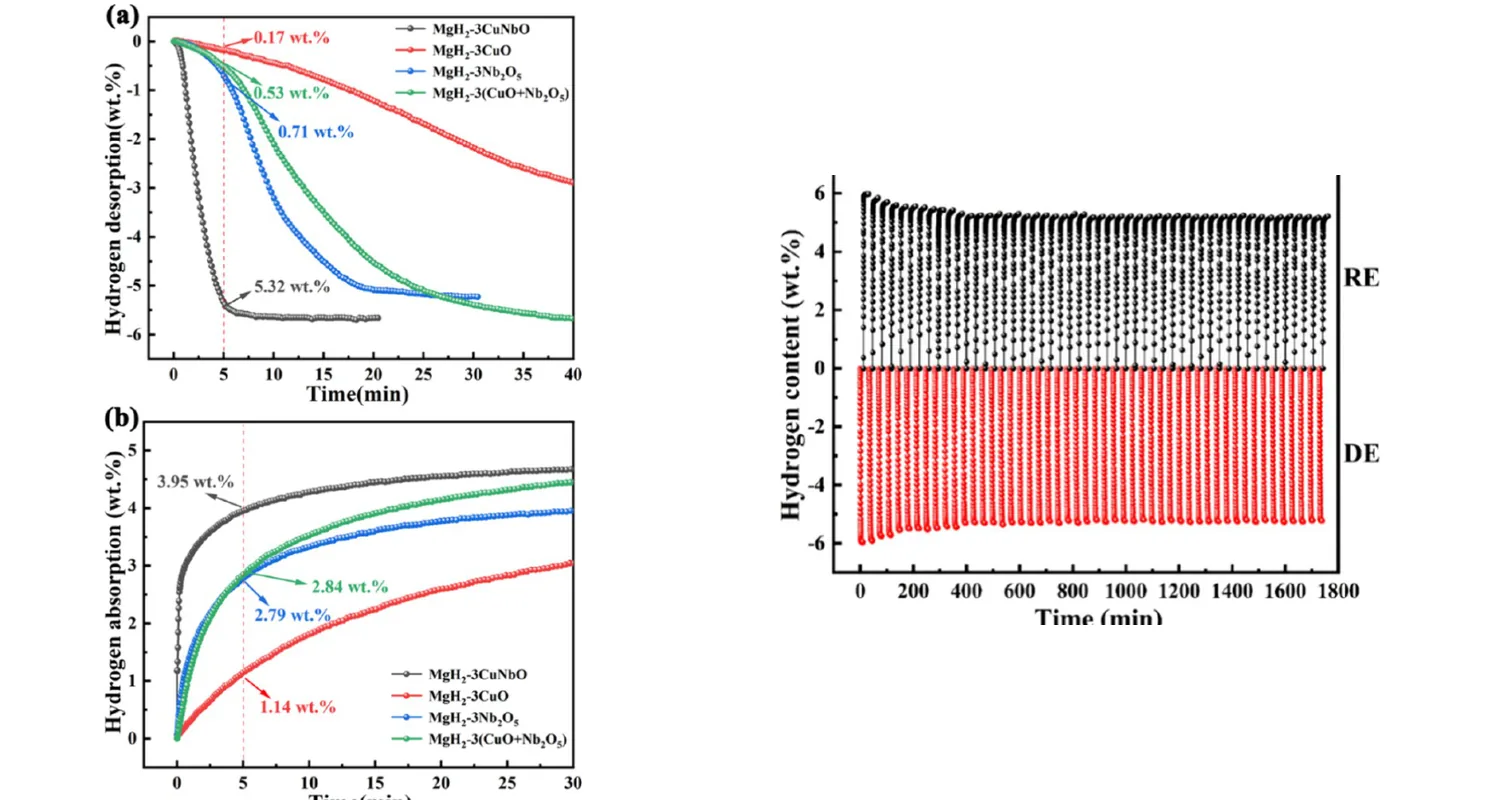

图3 MgH₂-3CuNbO 与不同对照体系的吸脱氢性能对比及300 ℃下循环曲线



Cu/Nb界面协同促进H₂活化



相结构分析显示，CuNb₂O₆在反应过程中发生原位转化。XRD结果证明，脱氢后体系中出现Mg₂Cu相，再吸氢后可观察到MgCu₂相。XPS结果则表明Nb元素由初始高价态转化为NbO₂、NbO和金属Nb等多价态活性物种。TEM/HRTEM与EDS进一步确认，Cu、Nb、O等元素在反应后仍保持较好的分散状态，为连续吸脱氢循环提供了稳定的界面活性位点。



基于上述表征结果，研究提出MgH₂/CuNb₂O₆体系的催化机制：球磨后CuNb₂O₆分散在MgH₂颗粒表面；初始脱氢过程中，Cu物种与Mg反应生成Mg₂Cu，相邻Nb物种转化为多价Nb活性相；再吸氢过程中，Mg₂Cu可进一步向MgCu₂转化，同时Nb多价态持续促进电子转移与氢物种迁移。Mg-Cu相与Nb基活性相之间形成的界面区域，为H₂的吸附、活化及Mg/MgH₂相转化提供了更低能垒路径。

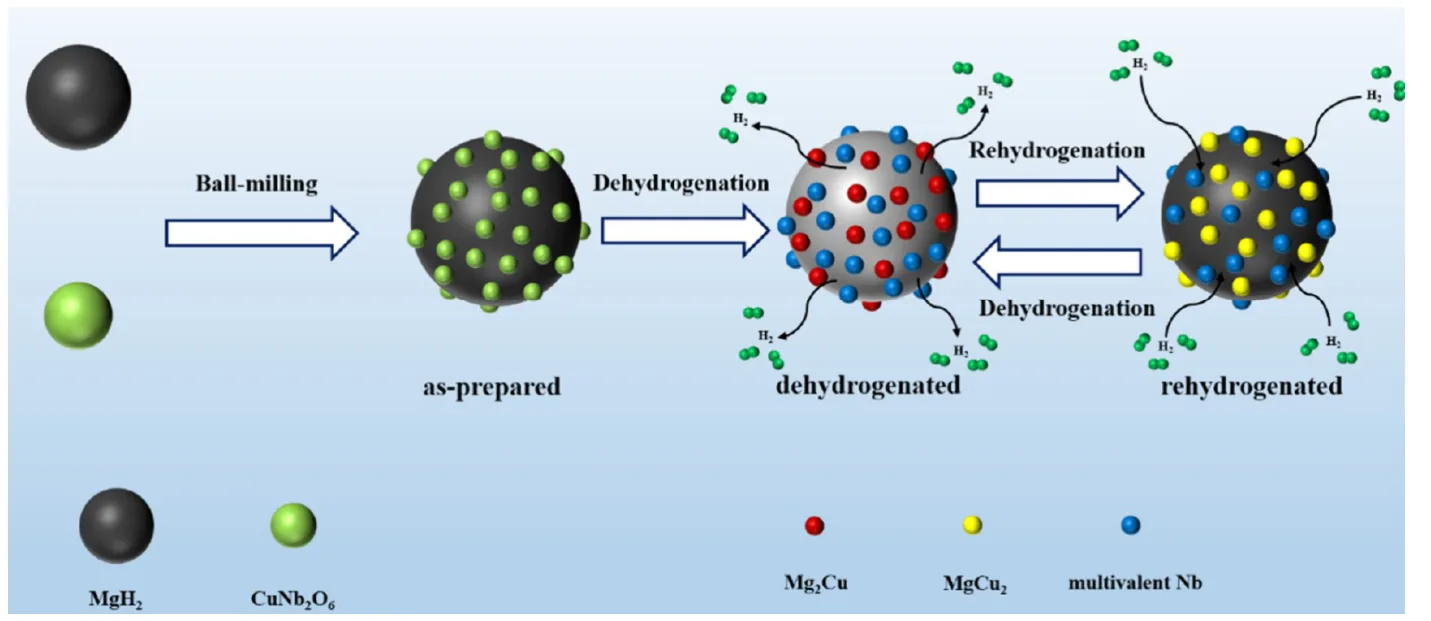

图4  MgH₂-3CuNbO在球磨、脱氢和再吸氢过程中的微结构演化示意



这一研究思路对MgH₂催化体系具有代表性：催化剂不仅需要在初始球磨阶段实现均匀分散，更需要在吸脱氢循环过程中保持可持续的界面活性。CuNb₂O₆的作用正体现在“前驱体-原位重构-活性界面”的连续转化中，使催化相在Mg/MgH₂相界面附近生成并参与反应，而不是作为独立惰性颗粒存在。



在实验设计层面，该研究首先通过不同CuNb₂O₆添加量筛选确定最佳复合比例，再通过等温吸脱氢曲线、PCT平台压力、动力学模型拟合和多轮循环测试建立性能评价体系。随后以高添加量样品放大催化相的表征信号，结合XRD、XPS和HRTEM明确反应过程中Mg-Cu相及Nb多价态物种的演化路径，避免仅凭性能曲线推断催化机制。



国仪量子H-Sorb 4600PCT Pro高压储氢吸附仪



高压储氢吸附仪可以实现材料在不同温度及不同高压环境下对氢气的吸脱氢行为检测，可有效表征材料吸脱氢温度和压力、吸脱氢量、吸脱氢速率等储氢材料吸脱氢热/动力学关键性能。





产品特点：



测试数据稳定复现，LaNi5吸附量重复精度高达±1%

钴合金高压气动阀门支持5万次以上超长吸脱附循环测试

任意项目（PCT、Kinetics、Cycle、TPA/TPD）全自动连续组合测试

极速温压控制，结合自动连用功能综合测试效率提升40%

可定制20g-1000g级宏量测试系统、原位XRD及质谱连用系统

可定制70MPa或100MPa超高压测试系统

AI科研助手，数据问题智能解答、测试性能辅助分析

全自动吸脱附变温测试（PCT、Kinetics、Cycle）

全自动连续多温度测试（PCT、Kinetics）



近期助力成果目录



1.Solvent-mediated partial ionicity enhances mechanical nanosizing effect of Mg-based hydrogen storage alloys. Nature Communications (2026)

2.Room-Temperature Alane Dehydrogenation for Visible-Light-Driven Photocatalytic Hydrogen Supply System. Advanced Science (2025)

3.Dual‐Stage Heat Treatment for Enhanced Hydrogen Storage Properties of Mg-N-Y Alloys. Rare Metals (2026)

4.A novel carbon-induced-porosity mechanism for improved cycling stability of magnesium hydride. Journal of Magnesium and Alloys (2025)

5.Impacts of Y addition on the hydrogen storage performance of Ti-Zr-Mn-Cr-Fe alloys. Journal of Alloys and Compounds (2026)

6.Effect of Ni doping on hydrogen storage kinetics and thermodynamic properties of ball-milled Nd-Mg alloy. Journal of Alloys and Compounds (2025)

7.Superior de/hydriding kinetics and cycling stability of Mg-CeAl3@CeH2 nanocomposites. Journal of Alloys and Compounds (2025)

8.Doping-induced enhanced hydrogenation resistance and structural stability in SmCo5 permanent magnets: A combined theoretical and experimental study. Journal of Alloys and Compounds (2026)

9.Breaking kinetic and thermodynamic barriers: CeO2-Ni-rGO synergistic catalysis for comprehensively enhanced hydrogen storage performance of MgH2. Journal of Alloys and Compounds (2026)

10.Structural and Phase Evolution in the Mg-Al System Leading to Lower Hydrogen Desorption Temperature. Hydrogen (2025)

11.Interpretable machine learning framework for hydrogen storage capacity prediction in Ti-Zr-Mn-Cr-V high-entropy alloys: Influenced by valence electron average. Journal of Energy Storage (2026)

12.Dual-strategy regulation for enhancing hydrogen storage performance of non-activated Mg8Ni-TiO2/MnO2 composites. Journal of Energy Chemistry (2025)

13.Nanoscale effect of spontaneous combustion of sulfur corrosion products: Oxygen adsorption and activation mechanism dominated by mesopores. Fuel (2026)

14.Pore structure reconfiguration and microscale fluid response in bituminous coal under CO2 and flue gas-enhanced coalbed methane recovery. Fuel (2026)

15.Experimental and theoretical investigation on hydrogen storage performance of titanium decorated hexagonal boron nitride. Applied Surface Science (2026)

16.Cu-based methanol steam reforming catalyst supported by heat conduction enhanced GO+UiO-66 composite MOF material for long-term stable hydrogen production. International Journal of Hydrogen Energy (2025)



文献信息：

Fu H.; Long S.; Hu J.; Li J.; Xue H.; Chen Y.; Pan F. In Situ Generated Cu/Nb Catalytic Interfaces for Enhancing MgH2 Hydrogen Storage. ACS Nano 2026, 20, 3904-3916.
