强大的表面解析
低压高分辨形貌表征能力
高性能通用型
场发射扫描电子显微镜
SEM4000X
SEM4000X（G2）扫描电镜作为微区分析检测场景的理想选择，在保证稳定运行与便捷操作的基础上，通过集成了多探测器系统与样品减速功能，突破低加速电压下的分辨率限制。在兼顾性能可靠性与使用成本的前提下，为现代材料分析实验室提供可靠的解决方案
电话咨询
立即专家对话
视场恒定不丢焦
样品表征更精准
多维度扩展生态
可应对多种测样要求
多重安全保障系统
测样更安全

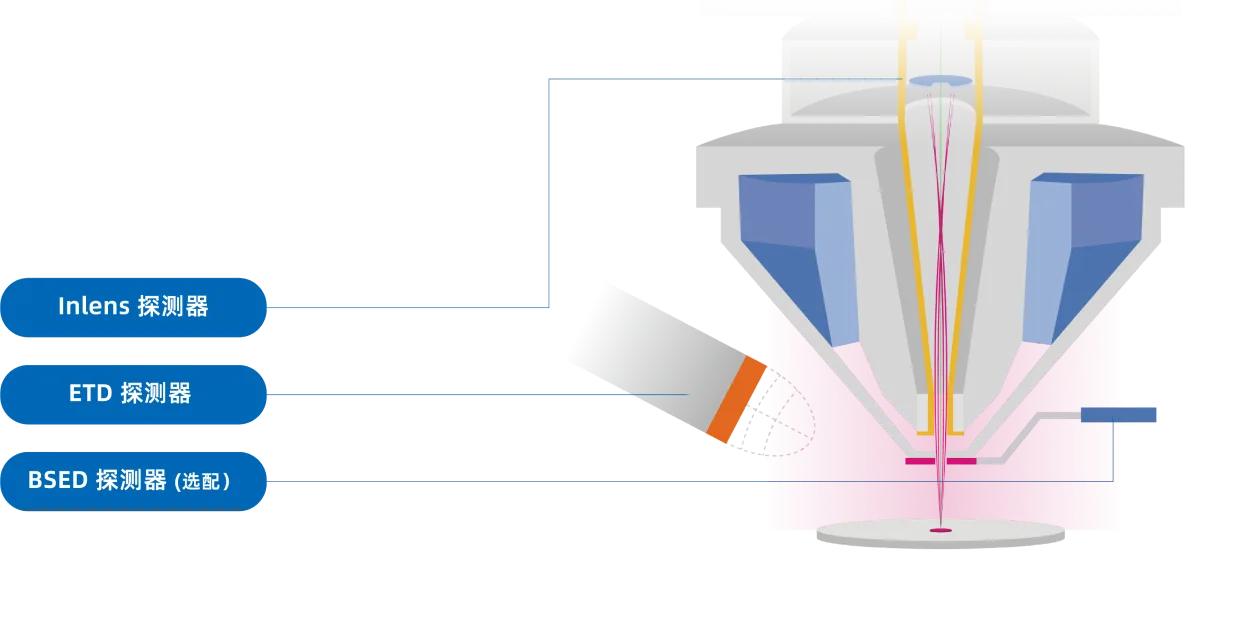

探测器系统
多探测器系统
突破单一信号局限，可实现形貌与成分衬度同屏呈现，帮助用户在单次观测中获取样品的表面结构与材料成分分布特征。

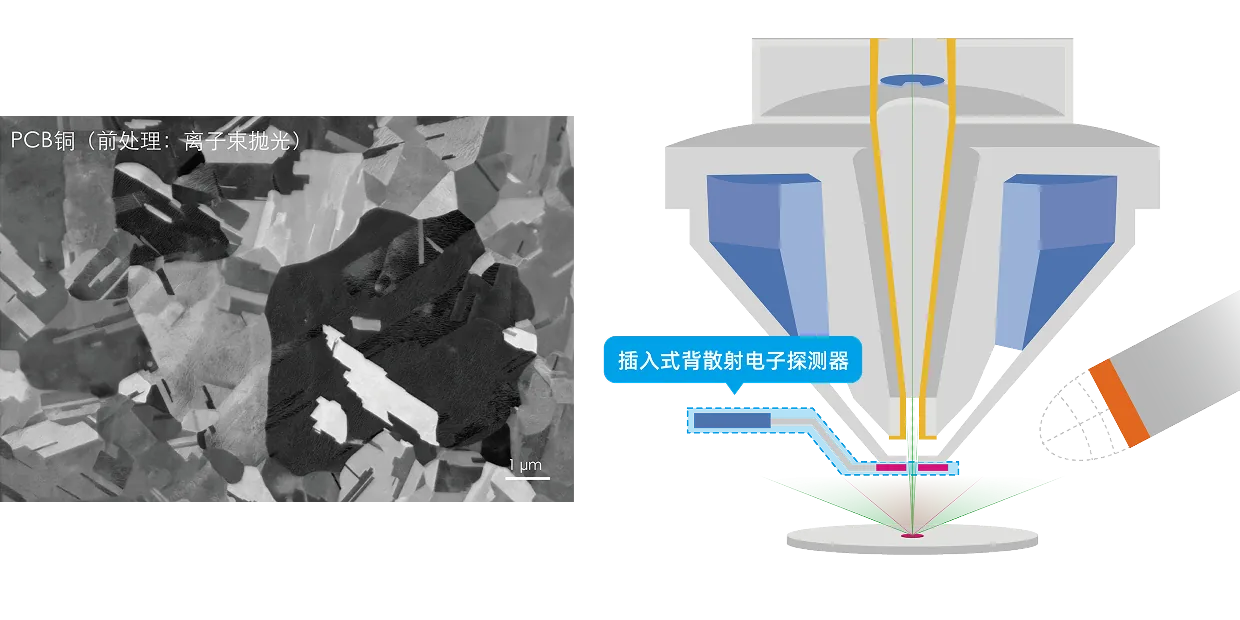

插入式背散射电子探测器
均匀抛光的多晶材料中，背散射电子强度由电子束与晶面取向决定，取向差越大晶粒越亮，可表征晶粒取向分布。

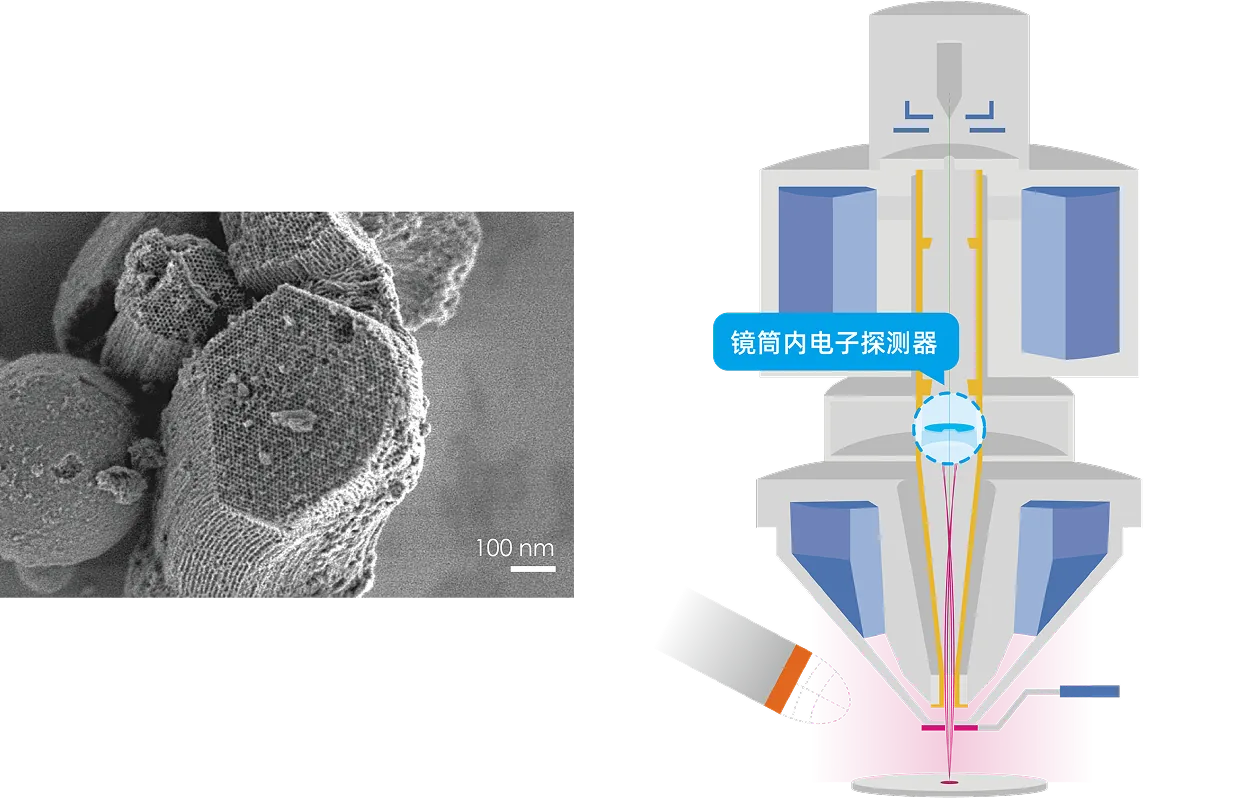

镜筒内电子探测器 (Inlens)
SBA-15分子筛/500 V/未喷金/样品台减速

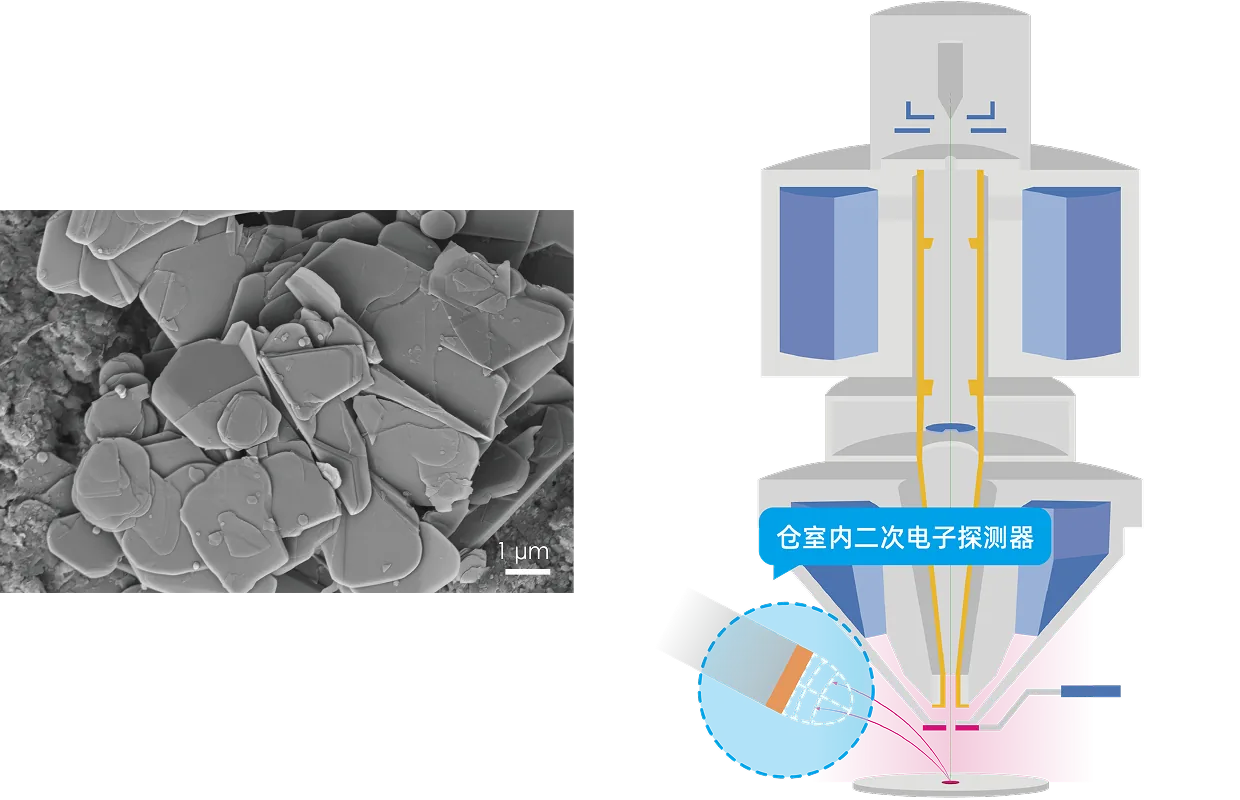

仓室内二次电子探测器 (ETD)
BN陶瓷纳米片，利用ETD探测器表征片层结构。
插入式扫描透射电子探测器 (STEM)
应用案例
电子半导体
在半导体行业内，制程工艺会伴随各种微观缺陷，为了保障芯片的高良率，会引入专业的微观表征设备进行检测，其中利用扫描电镜进行高分辨形貌分析是不可或缺的排查手段。

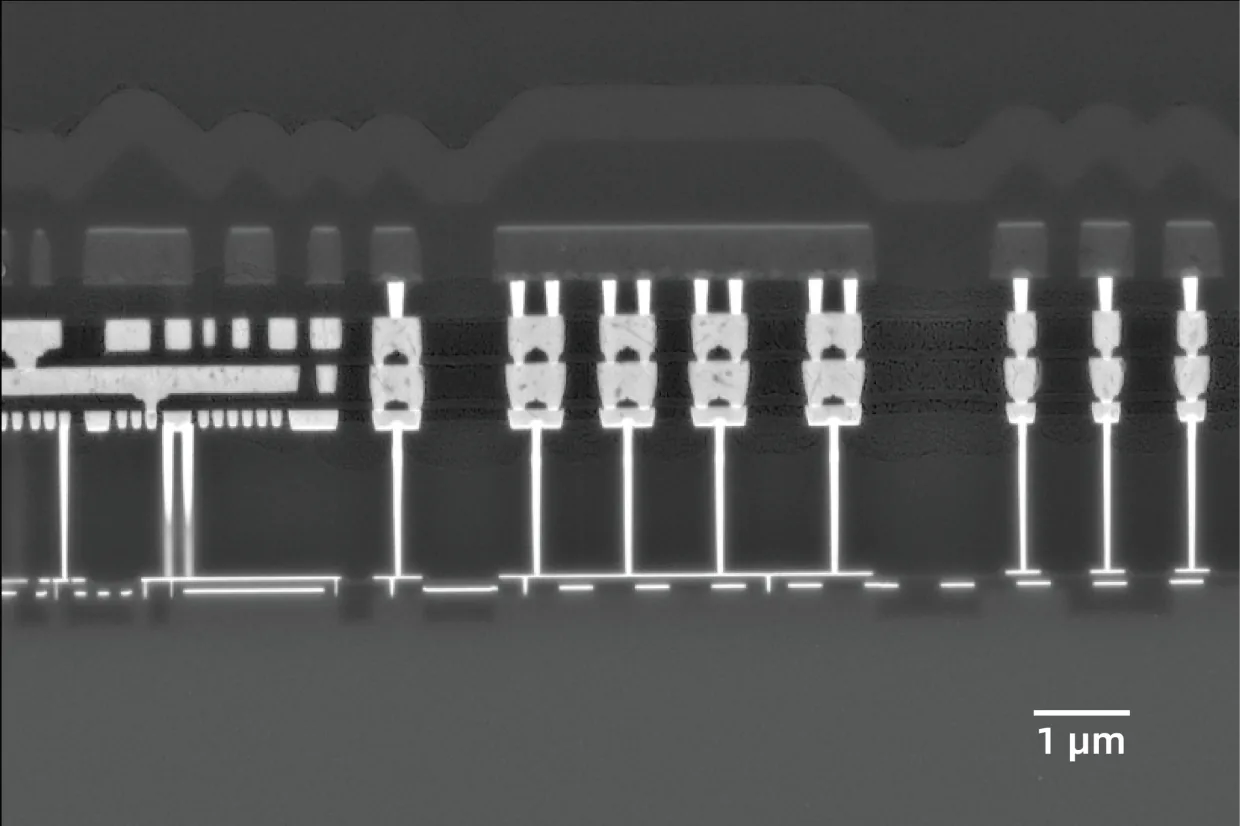

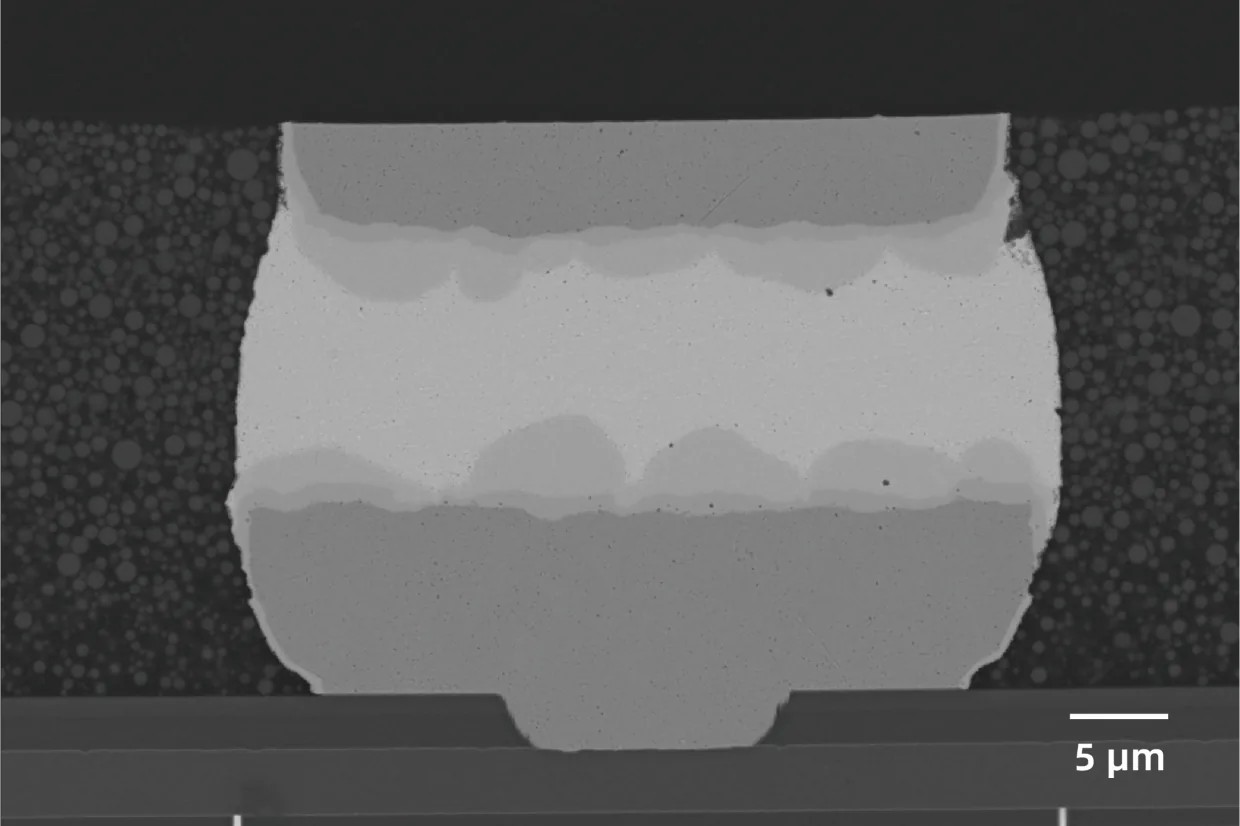

SEM4000X/芯片封装截面/10 kV/BSED
.webp)
SEM4000X/BONDING球/10 kV/BSED
锂电池/新能源材料
在新能源与锂电池制造中，材料的微观缺陷极易引发热失控，为了保障电芯的极致安全与性能，需要利用扫描电镜进行正负极材料和隔膜材料的检测。
.webp)

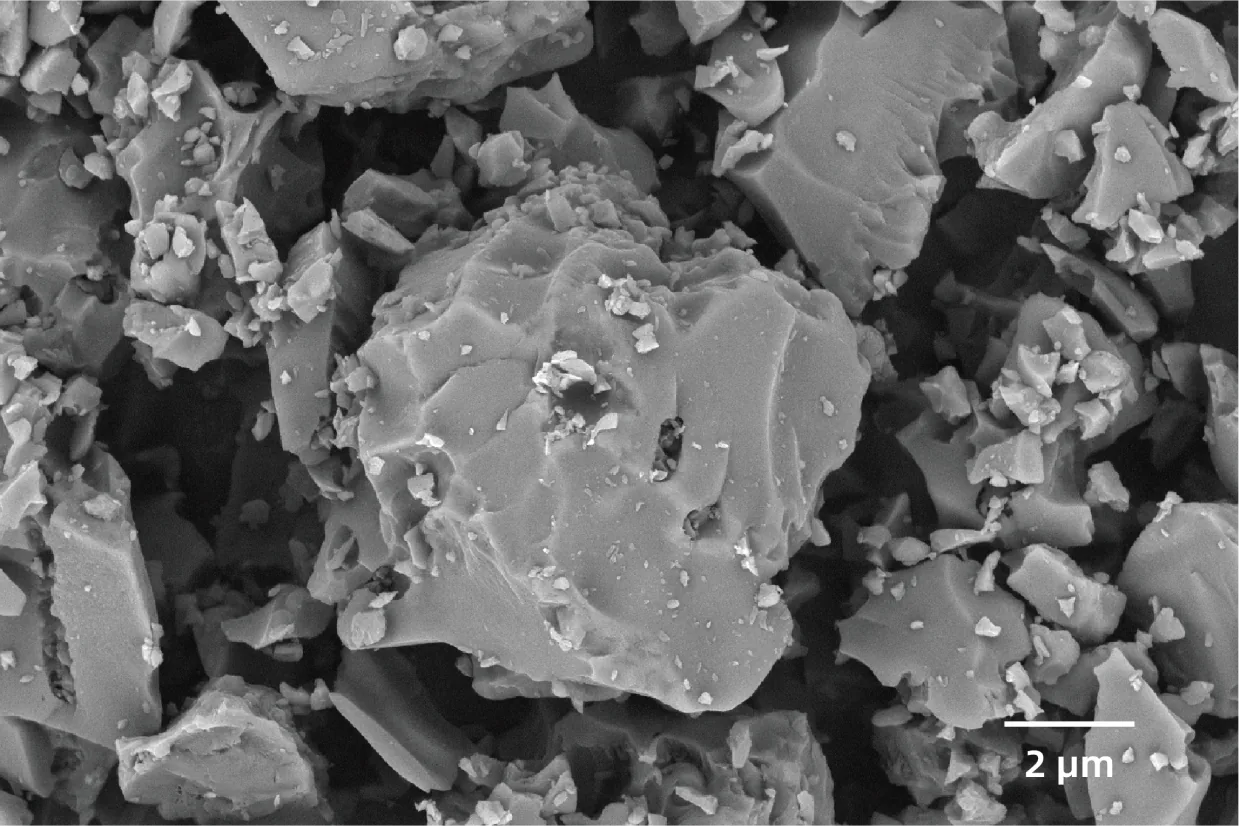

SEM4000X/负极材料/5 kV/BSED
.webp)

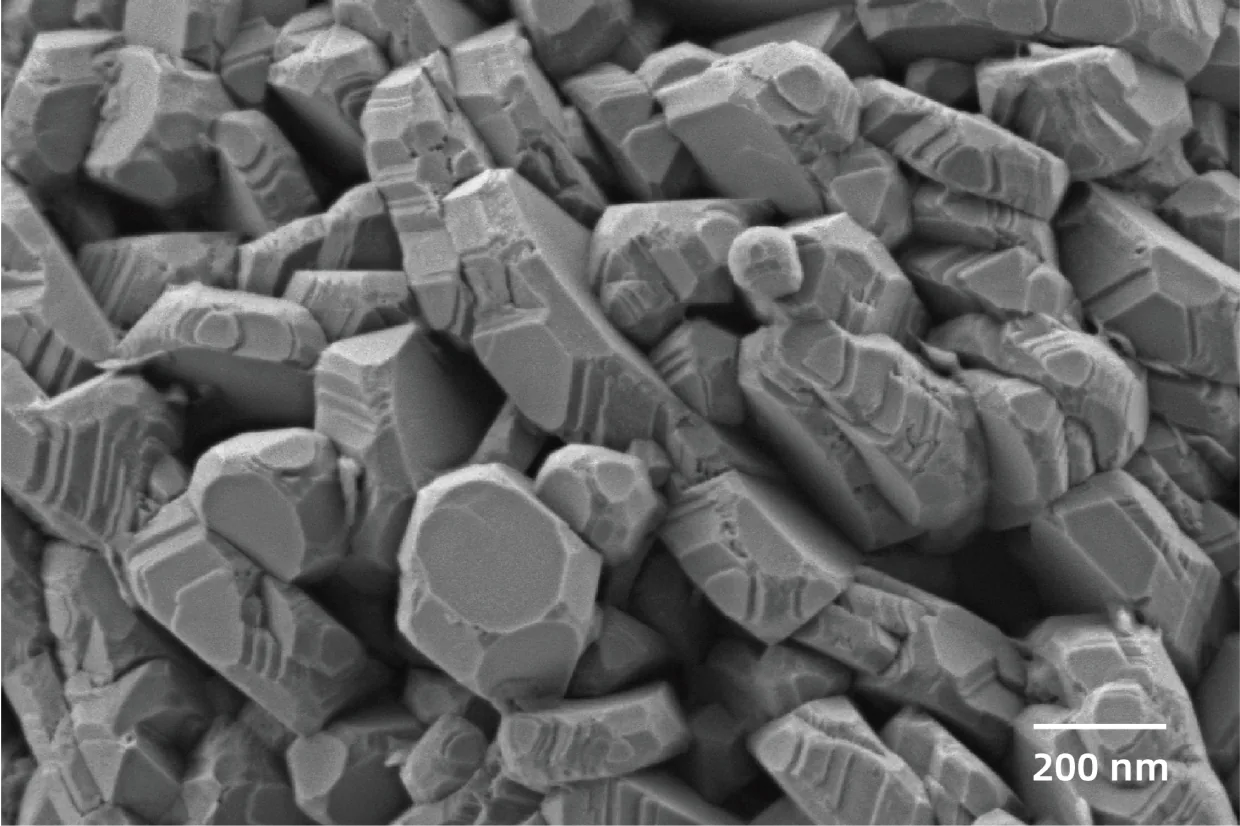

SEM4000X/锂电材料/1 kV/ETD
高分子材料
在高分子材料研发与改性中，微观形貌与断口结构直接决定性能，为了探究其内在机理，利用扫描电镜进行低电压形貌观察是非常重要的表征方法。
.webp)

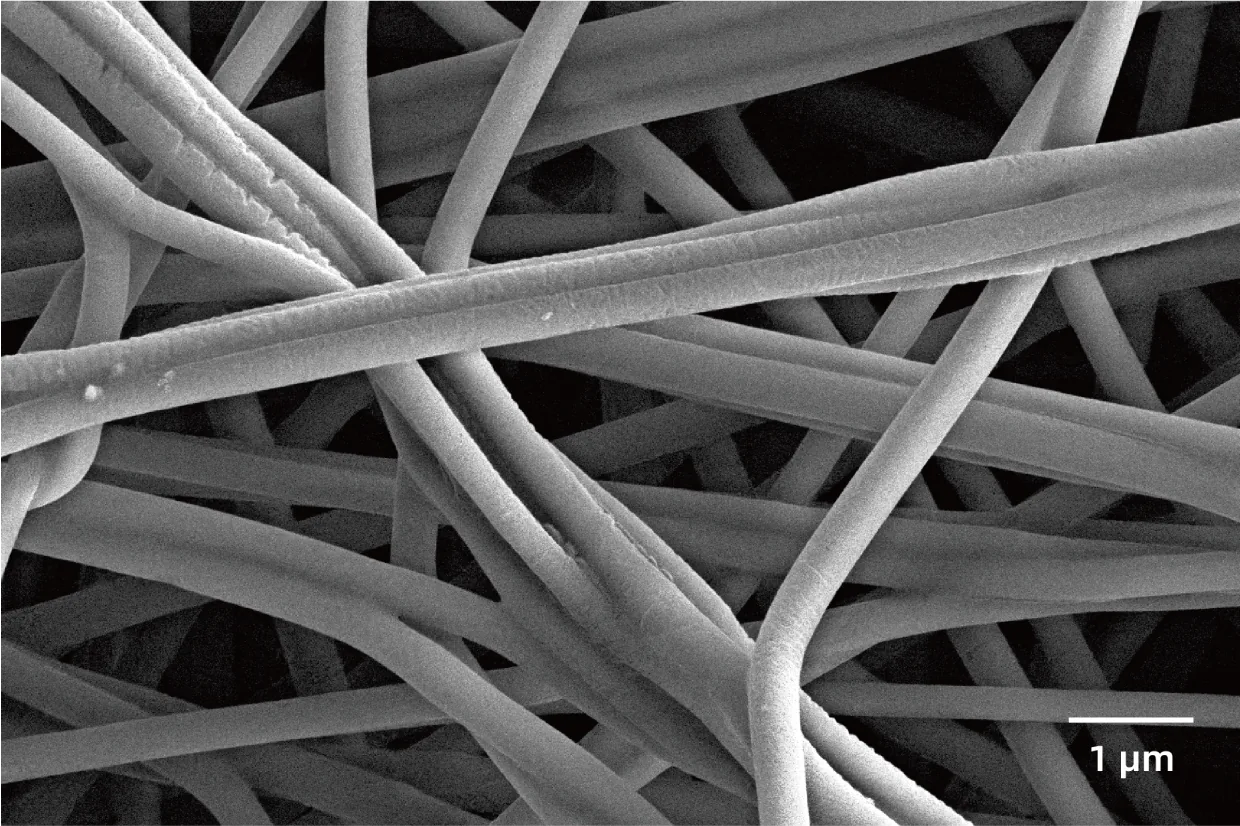

SEM4000X/纳米纤维/5 kV/ETD
.webp)

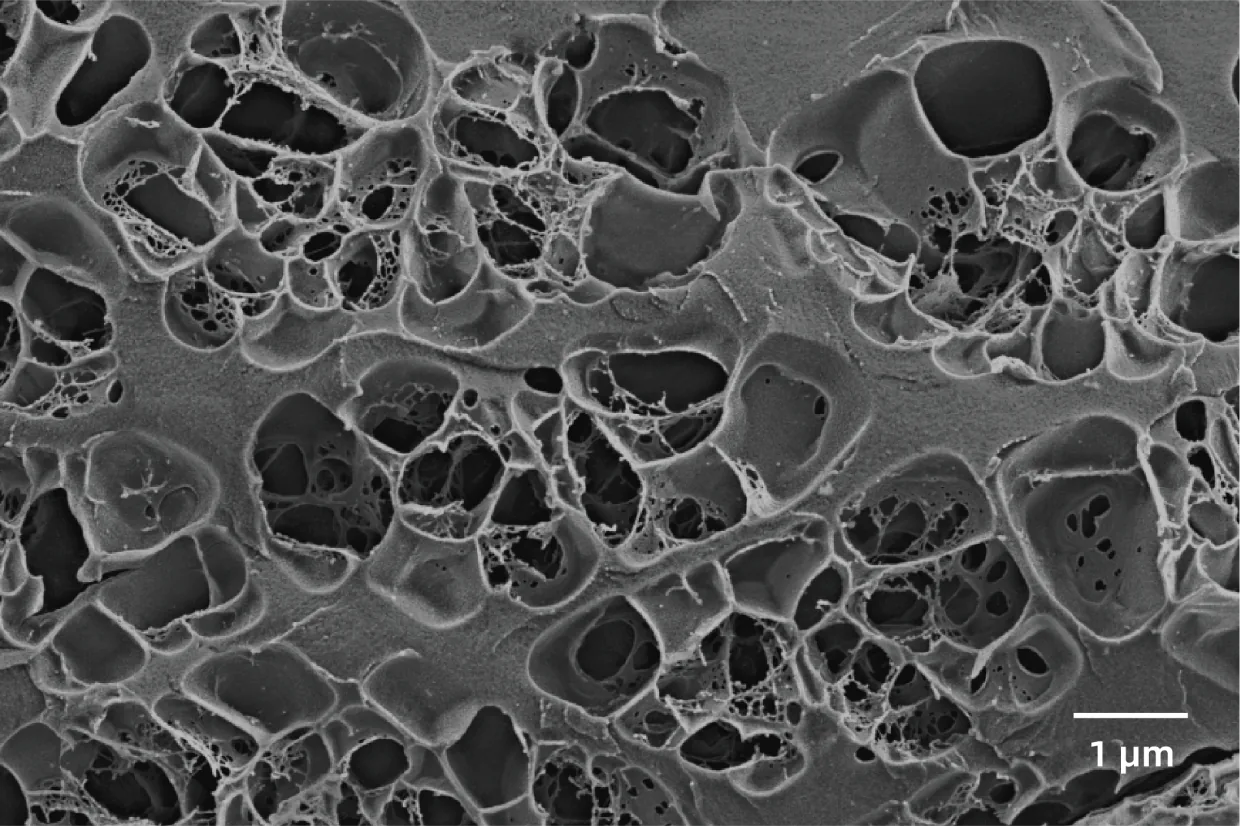

SEM4000X/冷冻传输水凝胶/2 kV/MIX
生命科学
在生命科学中，组织形态与成分的微观结构直接关乎生理演变。借助扫描电镜可深度还原生物样品的微观形貌。
.webp)

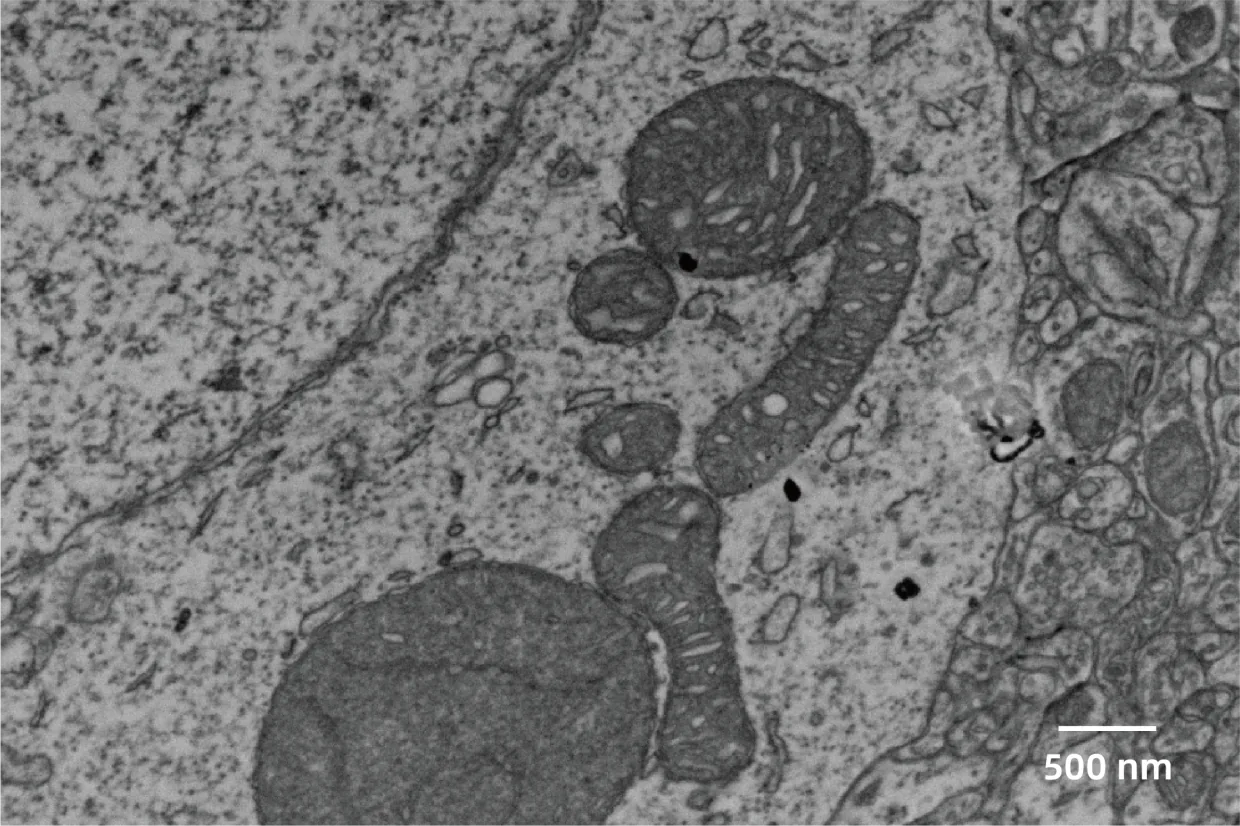

SEM4000X/脑组织半薄切片500nm/2 kV/BSED
.webp)

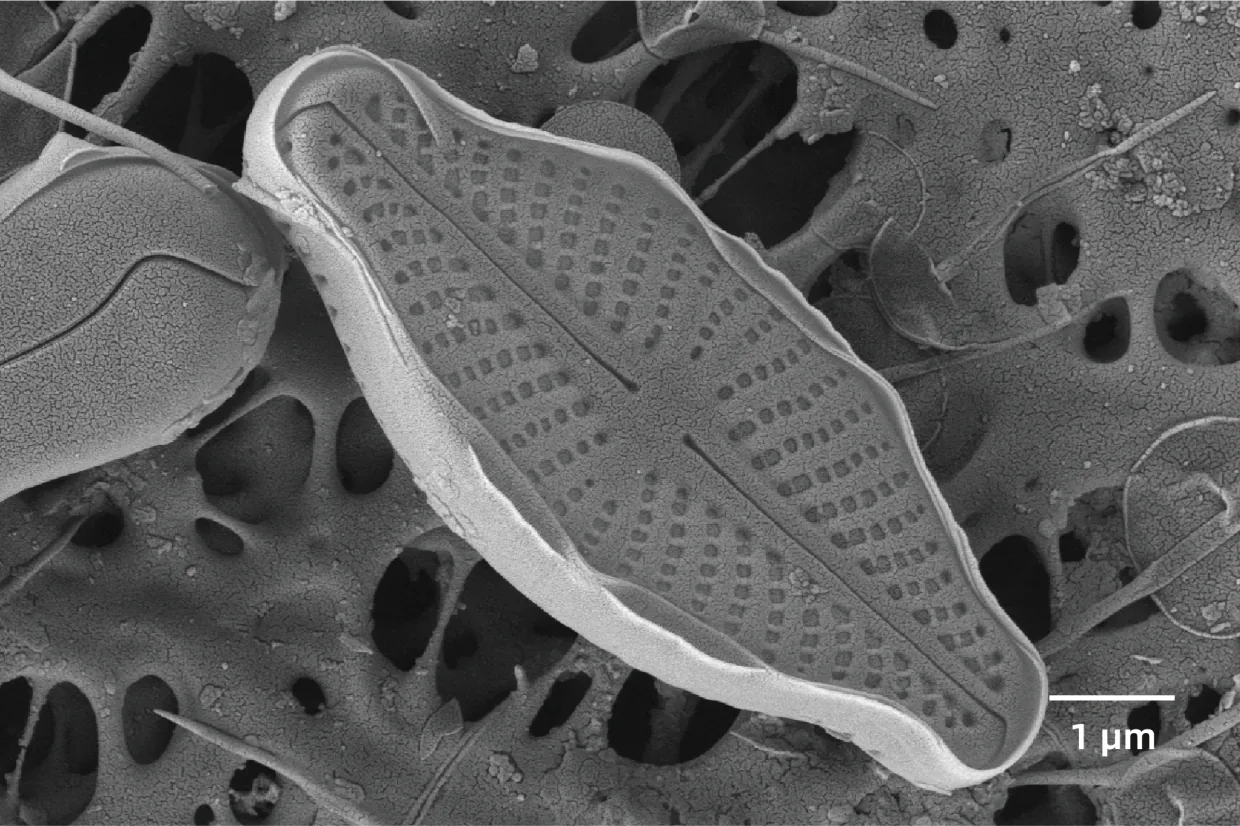

SEM4000X/硅藻/5 kV/ETD
金属材料
在金属材料研发与制造中，零部件常遭遇疲劳或腐蚀失效，为了探究其根本原因，需要借助专业的显微结构表征设备进行检测，其中扫描电镜是极为重要的设备之一。
.webp)

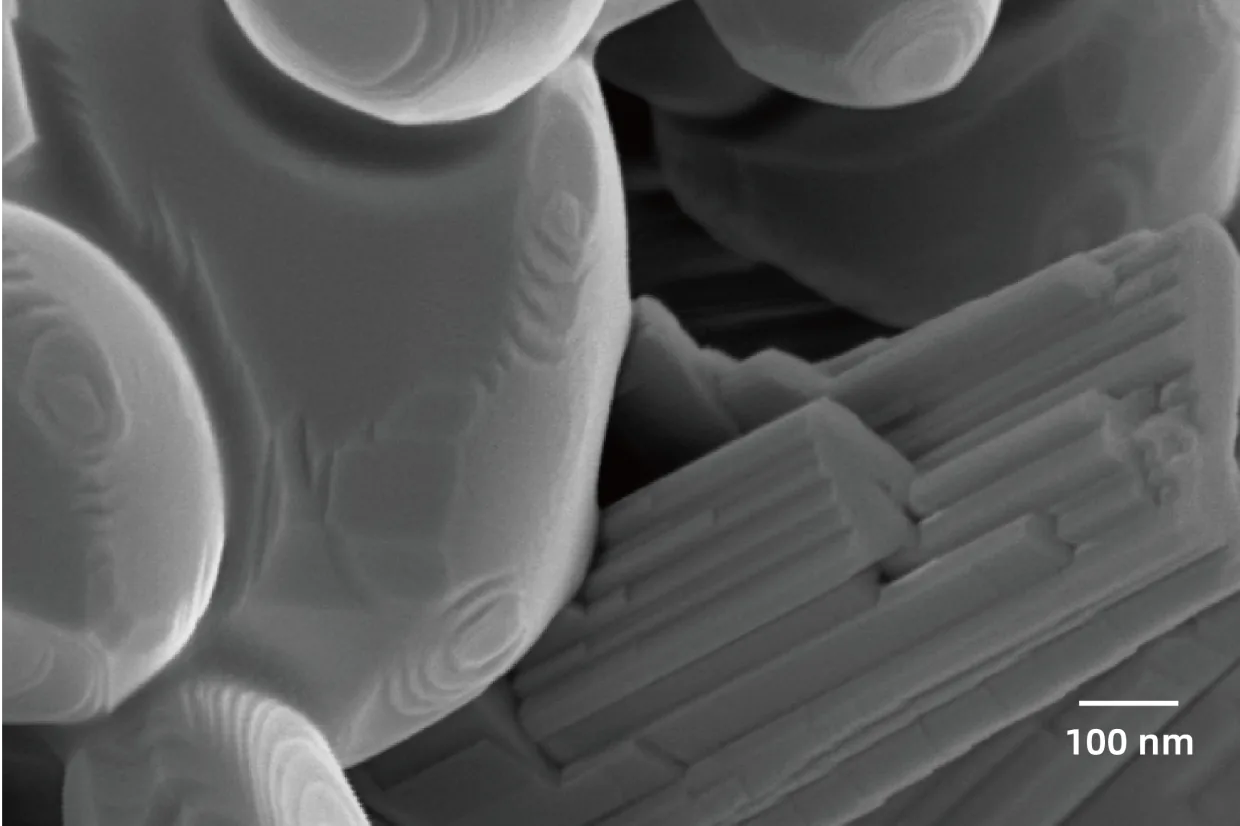

SEM4000X/金属涂层/2 kV/MIX
.webp)

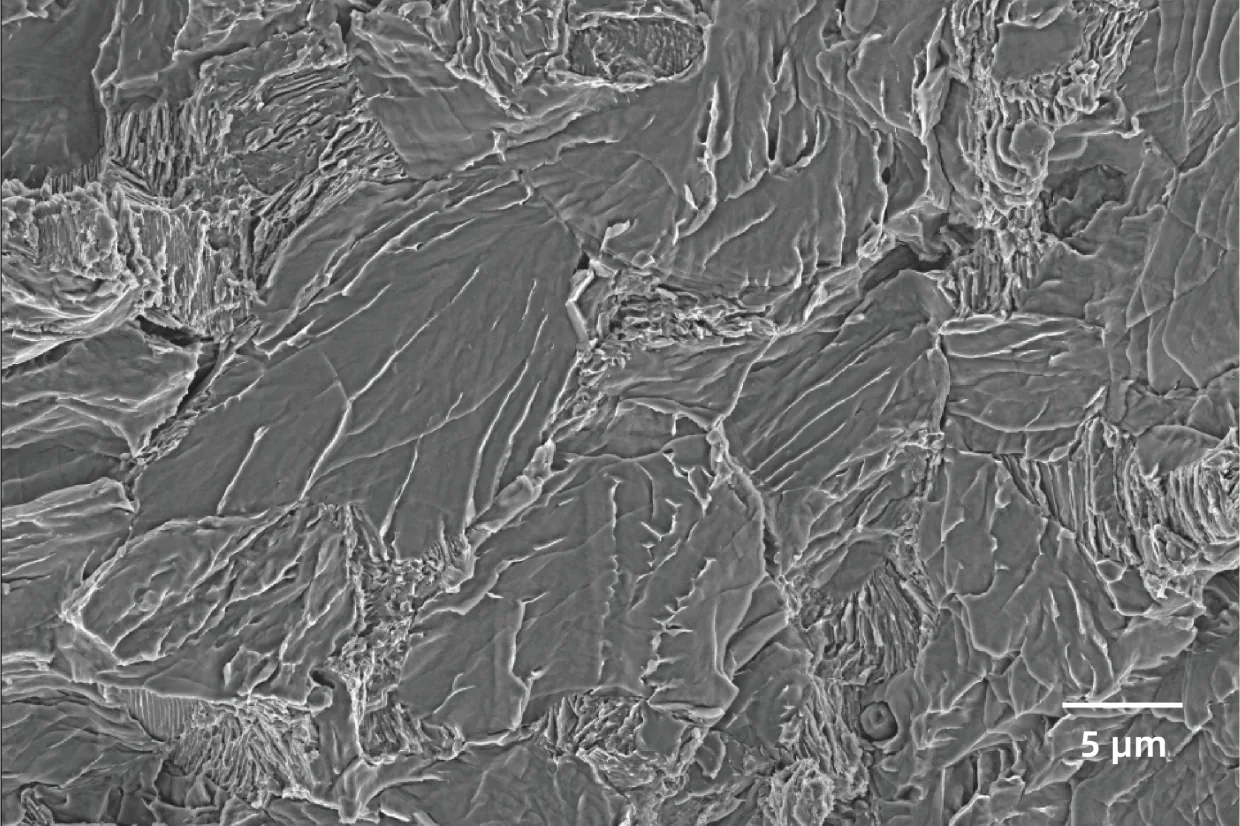

SEM4000X/金属断口/10 kV/ETD
功能材料与新材料
在功能与新材料的研发中，微观形貌与特殊结构直接决定其最终性能。扫描电镜作为专业表征工具，可以很好的对新材料的微观形貌表征。
.webp)

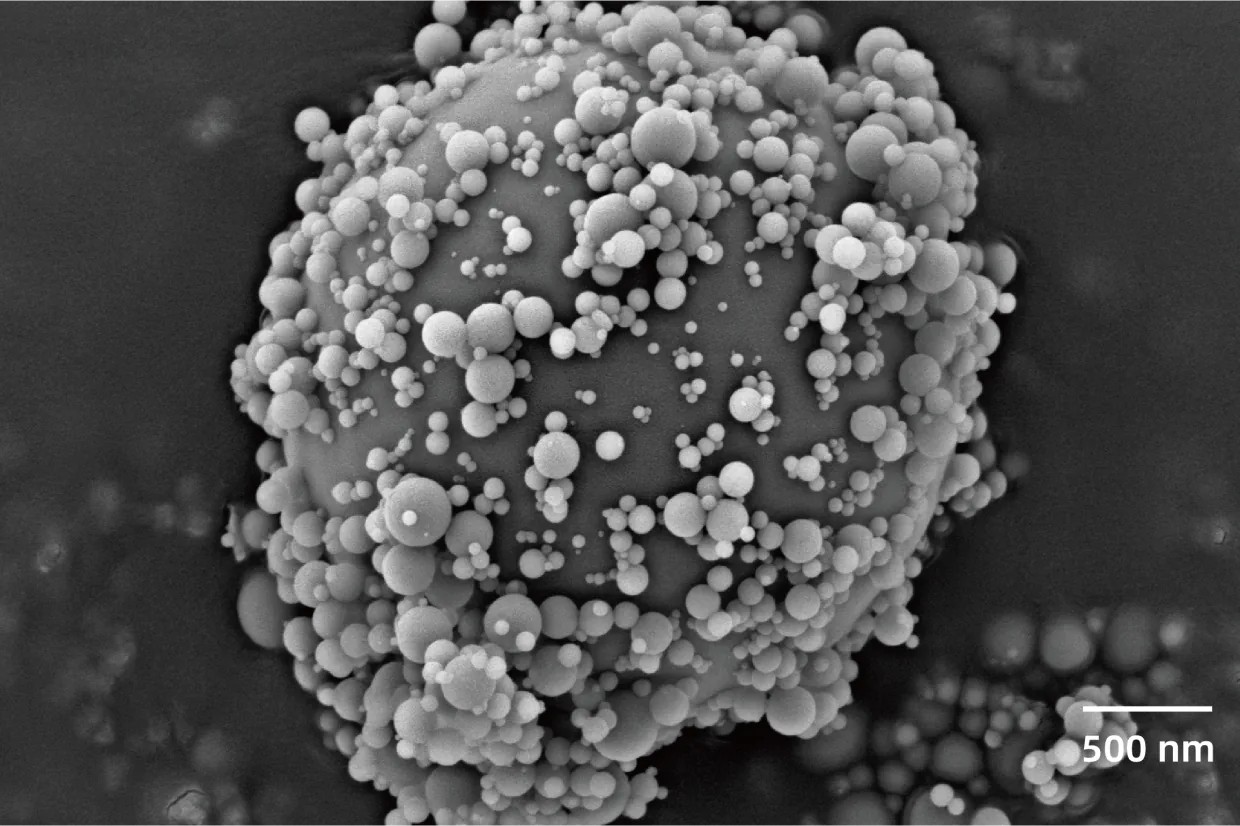

SEM4000X/硅球/3 kV/MIX
.webp)

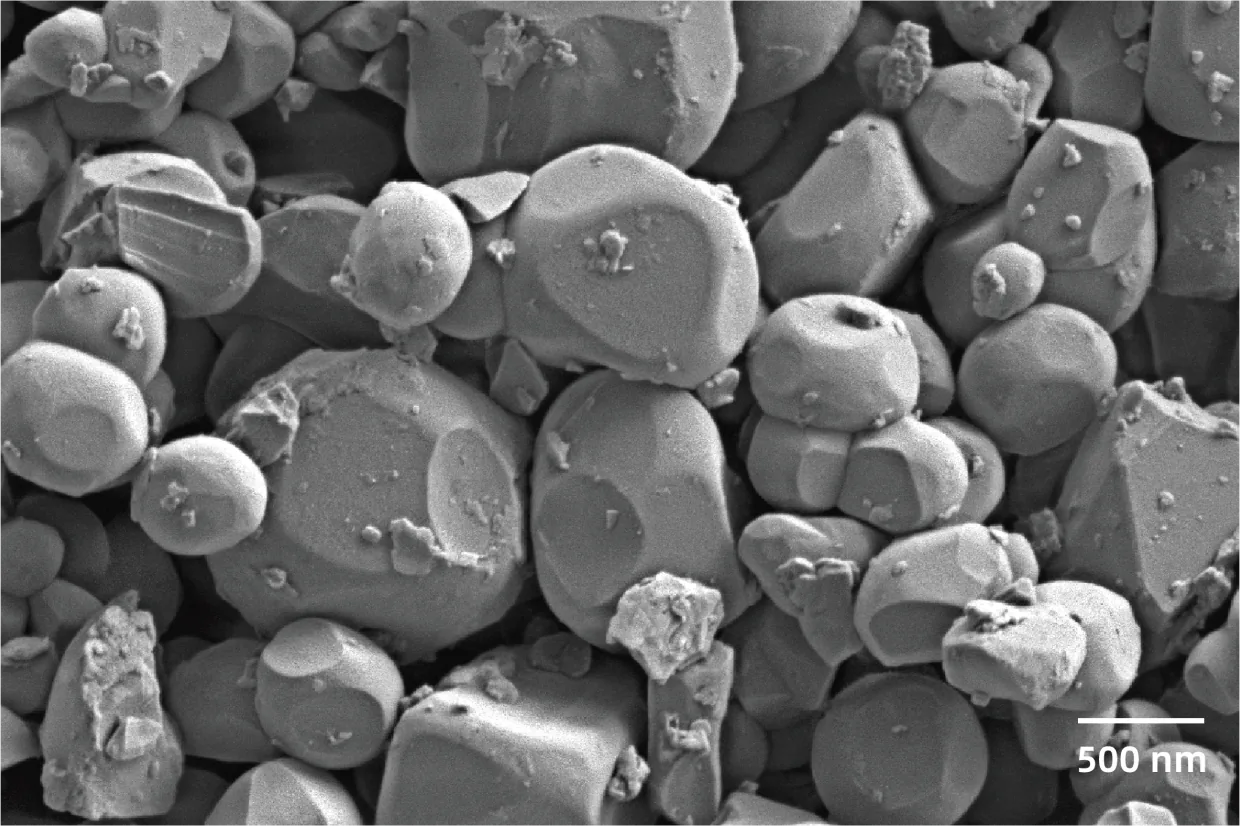

SEM4000X/陶瓷粉末/1 kV/MIX
解决方案
12英寸晶圆检测
12英寸晶圆扫描电镜广泛应用于半导体行业和科研领域。它配备大尺寸、大行程的样品台（超过300mm行程)，具备高分辨率成像能力，可对微观结构进行详细观察和分析，其在半导体制造中用于检测晶圆缺陷，助力工艺优化，实现大尺寸全覆盖无损检测，标配高灵敏度镜筒内探测器，可选配EDS模块，实现形貌、成分等综合分析。
电镜-拉曼联用
- 信息互补，同步获取
- 直接对接，紧密关联
- 精准定位，针对性强
- 适用范围广，灵活性高
- 跨平台精准定位
- 多模态数据融合
- 灵活扩展性强
- 高性价比解决方案
冷冻传输电镜
高分辨形貌表征，保持样品原始状态，不皱缩，不变形，机械损伤小。冷冻制样过程无需化学固定和脱水，样品处理步骤减少，降低人为误差。不仅适用于生物样品，还适用于液体、半液体、和电子束敏感样品的观察。
体电镜
国仪量子vEM解决方案是一套面向细胞、组织等大尺度生物样品的三维结构与动态信息获取的平台型方案，实现了从数据采集到三维重构的全流程闭环。可提供多条技术路线，可根据需求灵活选择，配套多语言界面自动化工作流及集成式生物AI算法，让体电镜操作“开箱即用”。
原位加热芯片
- 控温精度高，温度均匀性好
- 红外辐射少，高温下分析更稳定
- 温控范围广，室温~1100℃
- 可兼容国仪SEM,FIB,进行原位EDS,EBSD测试
原位力学
在纳米精度下实时捕捉材料受热(-170~1200℃)或受力时的微观演变：晶界滑移、裂纹扩展、相变轨迹，突破传统静态表征局限。同步关联温度-应力-结构响应（如高温蠕变中位错增殖、拉伸下界面脱粘），揭示材料在真实服役环境中的失效机制。为航空热障涂层脱落、柔性电极断裂、生物植入物腐蚀等场景提供微观级失效证据，加速高性能材料设计与寿命预测。
- 动态高分辨观测
- 多场耦合关联
- 工业-科研双驱
4D-STEM
- 高空间分辨率
- 低束流损伤
- 多维度分析
- 数据灵活性高
8英寸晶圆全尺寸加工
国仪量子vEM解决方案是一套面向细胞、组织等大尺度生物样品的三维结构与动态信息获取的平台型方案，实现了从数据采集到三维重构的全流程闭环。可提供多条技术路线，可根据需求灵活选择，配套多语言界面自动化工作流及集成式生物AI算法，让体电镜操作“开箱即用”。
产品参数
| 关键参数： | 电子枪类型 | 肖特基场发射电子枪 |
| 分辨率 | 0.7 nm @ 15 kV | |
| 1.1 nm @ 1 kV | ||
| 1.9 nm @ 500 V | ||
| 加速电压 | 20 V ~ 30 kV | |
| 放大倍率 | 1 ~ 2,500,000x | |
| 位移台（大行程可选）： | 位移台类型 | 五轴机械优中心位移台 |
| 探测器 | 镜筒内电子探测器(Inlens) | ● |
| 旁侧电子探测器 (ETD) | ● | |
| 插入式背散射电子探测器 (BSED) | ○ | |
| 插入式扫描透射电子探测器 (STEM) | ○ | |
| 能谱仪 (EDS) | ○ | |
| 背散射衍射 (EBSD) | ○ | |
| 扩展 | 样品台减速模式 | ○ |
| 低真空模式 | ○ | |
| 样品交换仓 | ○ | |
| 旋钮板&轨迹球 | ○ | |
| *可接受微定制服务 | ● 标配 ○ 选配 |
