NMR实验指南 | NOE解读第1篇，NOE与“质子去耦”是一样的吗？

发布时间：2026-07-01 10:30:01阅读次数：458 推荐产品：核磁共振波谱仪CAN600 核磁共振波谱仪CAN400

在常规的核磁共振（NMR）波谱分析中，我们习惯于通过化学位移与 J-耦合（J-Coupling）来解析分子的“骨架”——也就是原子之间是如何通过化学键相互连接的。

然而，如果我们想要探究分子的三维空间结构，仅靠化学键的信息是远远不够的。这个时候，就必须借助核 Overhauser 效应（Nuclear Overhauser Effect，简称 NOE），它是NMR 领域最经典的提取原子核空间距离信息的工具，更是有机立体化学解析、生物大分子溶液结构测定不可或缺的分析方法。

什么是NOE？

与依赖电子云在“化学键”中传递的 J-耦合不同，NOE 是一种跨越“空间”的相互作用。

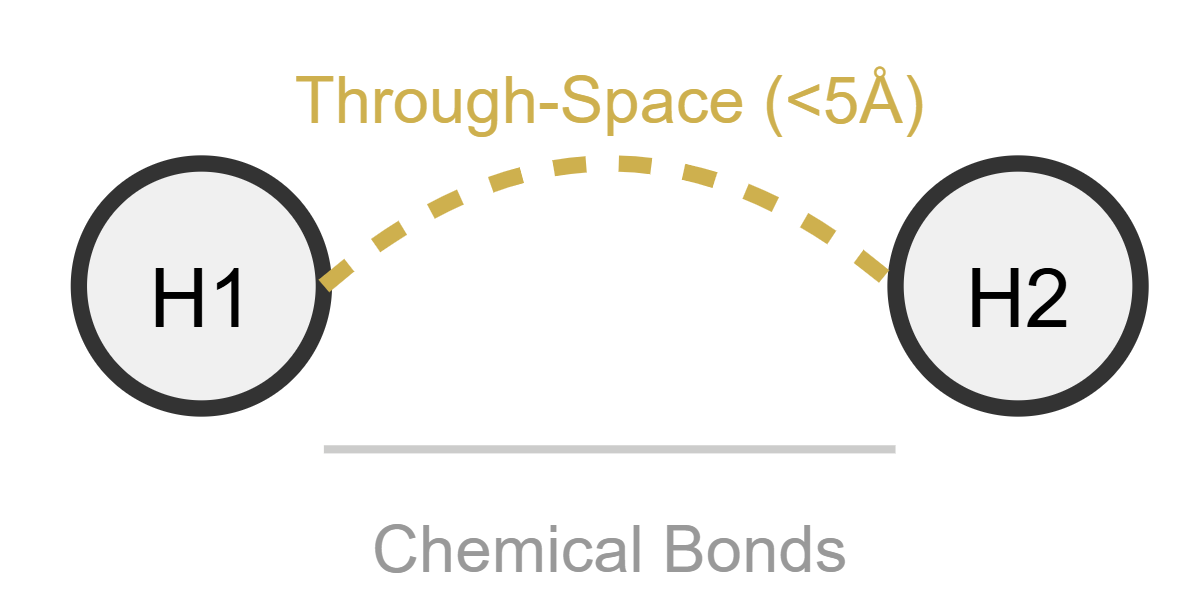

NOE 空间相互作用的示意图

它的物理本质是基于原子核之间的偶极-偶极相互作用所引发的交叉弛豫过程。

NOE的触发：用射频场照射某个特定自旋核（核S），使其饱和，即能量布局数相等，信号消失。

交叉弛豫：当核 S 和核 I 在空间上足够靠近（通常 < 5 Å）时，核 S 在试图恢复平衡状态的过程中，会通过空间偶极耦合“牵动”邻近的核 I，直接打破核 I 原有的能级分布。

结果显现：这种能级分布的重新洗牌，直观表现为核 I 的 NMR 信号强度发生显著的增强或减弱。

正是通过捕捉这种纯粹基于空间距离、不受化学键限制的信号变化，NOE 为我们在分子层面提供了一把直接测量原子核间距的精准标尺。

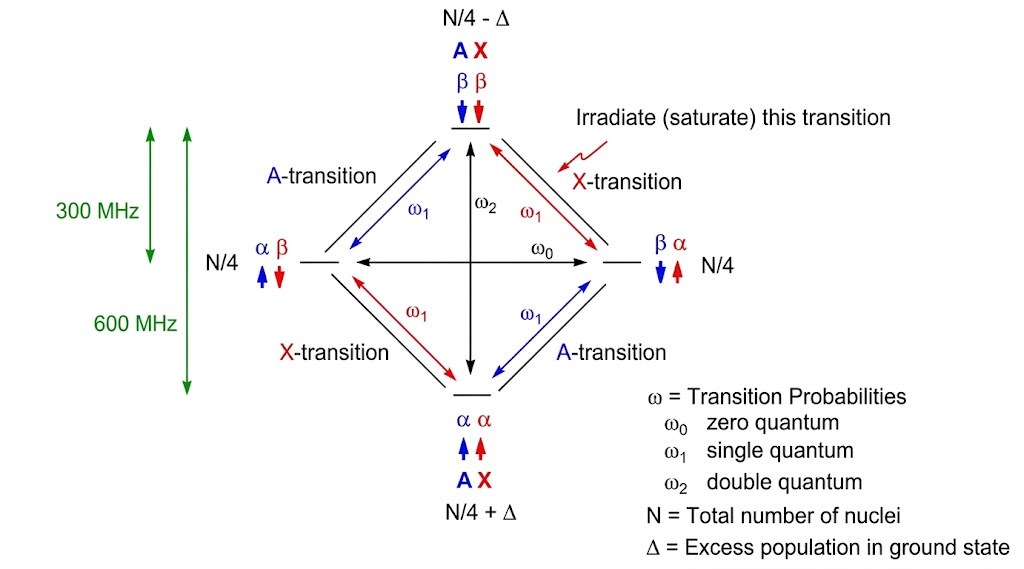

交叉弛豫过程示意图

（来源：https://rayusradiology.mriquestions.com/uploads/3/4/5/7/34572113/noe_reich_chapter.pdf）

NOE核心特点

01与距离的六次方反比关系

NOE的定量基础在于：NOE 效应的信号强度（η）与两个原子核之间空间距离（r）的六次方成反比，即η ∝ r ^-6。距离每增加一倍，NOE 的强度会衰减到原有的 1/64。这使得 NOE 对距离极其敏感：通常在 5Å 以内可以观测到明显NOE效应，超过 6Å 则几乎检测不到。也正因如此，NOE 成为了测量核间距离的 "分子尺"。

02与化学键无关

NOE 是纯空间效应，只和核之间的空间距离有关，与是否存在化学键、相隔几根键没有直接关系。相隔十根以上化学键的两个核，只要空间上靠近，就能产生 NOE；反之，相隔键数少但空间距离远的核，也可能没有 NOE 信号。

03与分子运动、粘度有关

NOE 信号并非一成不变的绝对值。结合经典的核磁弛豫理论，NOE 信号的极性（正或负）和强度，本质上是由分子的转动相关时间（τ_c）与谱仪工作频率（v₀）共同决定的。如图所示，根据分子在溶液中翻滚的快慢，我们可以将体系清晰地划分为三个物理区间：

小分子与低粘度体系（快运动区）：当分子较小或处于低粘度溶剂中时，分子翻滚极快。此时，偶极相互作用中的双量子弛豫占据绝对主导。系统表现出正 NOE。（理论上，同核¹H-¹H的最大正 NOE 约为 +50%）。

大分子与高粘度体系（慢运动区）：对于大分子或处于高粘度环境下的体系，分子运动受阻，翻滚缓慢。此时，零量子弛豫成为主导途径。NOE 信号向下翻转，表现为负 NOE。（其理论最大值可达 -100%。由于绝对值更大，负 NOE 往往能提供比正 NOE 更强烈的空间相关信号）。

临界“盲区”：当分子的运动速率恰好匹配谱仪频率（τ_c=1/v₀），系统处于纵向弛豫时间T₁最短的谷底。同时，NOE 曲线在这里恰好穿过 0% 基准线。此时正负交叉弛豫作用相互抵消，导致中等大小分子（约 600-1500 Da）的常规 NOE 信号极弱甚至完全消失。为了破解这种难题，可以使用ROESY序列，引入自旋锁定（Spin-lock）技术，彻底规避零点抵消问题。

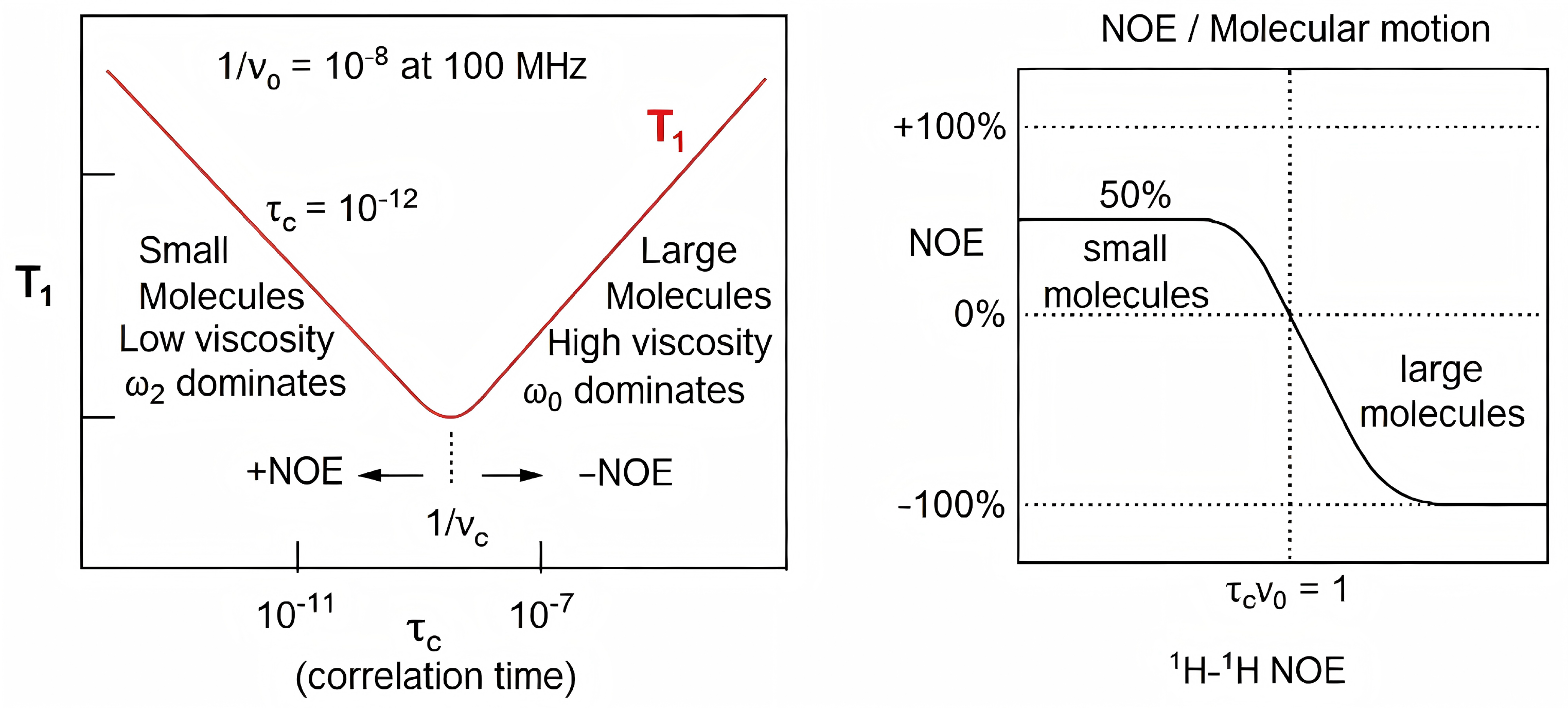

T₁弛豫与 NOE 强度随分子相关时间（τ_c）的变化规律

(来源: https://rayusradiology.mriquestions.com/uploads/3/4/5/7/34572113/noe_reich_chapter.pdf)

NOE ≠ 质子去耦

在日常测量常规碳谱（¹³C NMR）时，很多人会把 NOE 和质子去耦混为一谈 —— 二者都用到了第二射频场照射，但本质、目的和时序完全不同。

01本质与目的不同

质子去耦：目的是消除 J - 耦合裂分，让谱图简化为单峰。它作用于标量耦合（通过化学键传递），照射期间耦合被瞬时压制。

NOE：目的是观测空间距离导致的信号强度变化。它作用于偶极耦合（通过空间传递），利用弛豫过程改变核的布居数，从而改变信号强度。

02照射时序不同

这是区分二者最核心的实验操作逻辑：

去耦效应是瞬时的：去耦射频场必须在信号采集期间持续打开。一旦关闭，J - 耦合会瞬间恢复。它的开关响应时间在微秒量级。

NOE 效应是弛豫累积的：照射射频场通常在信号采集前的延迟期或混合期打开。因为能级布居数的改变是一个缓慢的过程，NOE 的建立和衰减都在 T₁ 弛豫时间尺度上（通常是秒量级）。因此，在信号采集时，激发 NOE 的射频场甚至是可以关闭的。

03常规碳谱中最美丽的“巧合”

为什么大家总把它们绑定在一起？因为在日常测量 ¹³C NMR 时，我们遇到了一个绝佳的巧合：

当我们为了得到干净的单峰，而在采集期间打开宽频质子去耦时，这种对质子的连续照射刚好也满足了触发异核 NOE 的条件。于是，极化从氢核转移到了碳核上，让 ¹³C 的信号强度获得了额外增强（理论上限接近 3 倍)

去耦消除了裂分，NOE 增强了灵敏度，二者的完美叠加让常规碳谱既清晰又敏锐。

04它们是完全独立的两种效应

尽管常常共存，但NMR 脉冲序列完全可以将它们“剥离”开来，这也从实验上证明了它们的独立性：

反转门控去耦（Inverse Gated Decoupling）：如果我们在做定量碳谱（Quantitative ¹³C）时，只想要去耦带来的单峰，但不想要 NOE 带来的信号比例失真（因为 NOE 增强在不同碳上不均匀），可以在弛豫延迟期间关闭射频（避免 NOE 累积），仅在极短的采集期打开去耦。结果：有去耦单峰，但没有 NOE 增强。

门控去耦（Gated Decoupling）：反之，在延迟期间打开射频（累积 NOE），在采集期间关闭射频（恢复耦合）。结果：保留了 J - 耦合裂分图谱，但获得了 NOE 信号增强。

常见的脉冲序列

NOE 是结构解析的核心工具，覆盖从有机小分子到生物大分子的广泛领域。对应的实验方法也从一维到多维、从同核到异核，发展出了丰富的脉冲序列体系：

1D NOE (一维 NOESY / 差谱 NOE)；

2D NOESY (二维核 Overhauser 效应波谱)；

2D ROESY (旋转坐标系 NOE 波谱)；

2D HOESY (异核 NOE 波谱)等

(编者按：关于 NOESY、ROESY、HOESY 等脉冲序列，我们会在后续的推文中为大家详细展开图解，敬请期待！)

结语

打破二维平面的羁绊，丈量三维空间的折叠。NOE 是核磁共振领域当之无愧的“空间慧眼”，在天然产物构型解析与生物大分子结构测定中，发挥着不可替代的核心作用。

看见微小，需要强大的底座。作为国产高端科学仪器的先行者，国仪量子始终致力于磁共振技术的自主创新与破局。我们将依托深厚的技术积累与前沿的硬件配置，用科技跨越空间尺度，让立体化学的真实视界触手可及！
