在复杂有机分子与天然产物的结构解析中，二维同核标量相关实验是破解一维1H谱严重重叠的核心手段。同为经典的1H–1H谱，COSY与TOCSY在解谱维度上各有侧重。



本文从脉冲机制到实战解谱，一次理清两者的核心差异与联用逻辑。



一、核心功能



COSY（COrrelation SpectroscopY，相关谱）和TOCSY（TOtal Correlation SpectroscopY，全相关谱）都基于化学键的标量耦合（J耦合）提供通过化学键的质子相关信息，但应用目标截然不同。

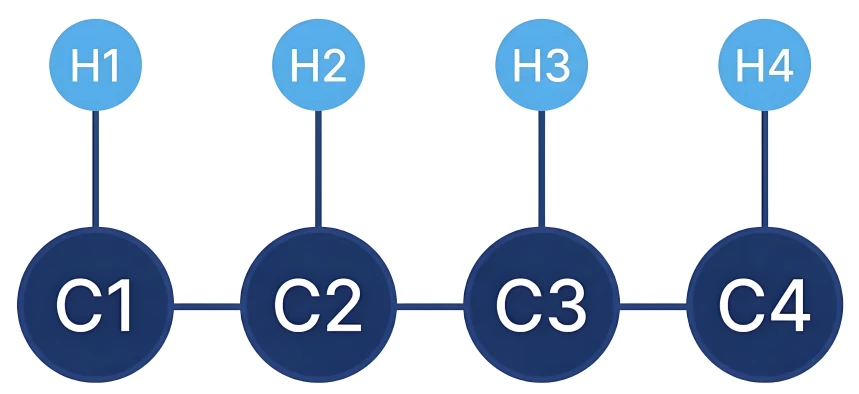

我们用一条连续耦合的质子链直观区分两者的差异：





COSY（局部耦合连接）

主要检测质子之间的直接标量耦合，最常见的是²J_HH和³J_HH（H1↔H2、H2↔H3、H3↔H4），因此可以逐段建立质子之间的局部连接关系。

注：COSY不仅限于双键和三键耦合。双键烯丙位、芳环体系或刚性W构型中，若⁴J足够强（通常>1.5Hz），COSY同样会出现交叉峰，不能单凭交叉峰就断定两核直接相邻。



TOCSY（全自旋系统归属）

通过J耦合网络进行磁化传递，使同一连续自旋系统内的质子能够产生相关，即使两个质子之间不存在直接的显著耦合，也可能观察到交叉峰。其核心作用不是确定每一对质子的直接连接关系，而是将属于同一自旋系统的多个质子整体归属起来。





注：自旋系统通常由一组能够通过显著J耦合形成连续磁化传递的核组成。当质子之间的有效J耦合非常弱或不存在时，例如被季碳、杂原子或接近90°二面角导致的弱耦合所隔断，磁化传递会显著减弱，从而形成相对独立的自旋系统。



两类实验在信息维度上的本质差异，源于间接演化期t₁之后磁化转移机制的设计不同。





01 COSY



基础COSY的核心骨架为：



90° - t₁ - 90° - Acquisition (t₂)



第一个90°脉冲将纵向磁化激发至横向平面；在t₁演化期内，化学位移和J耦合共同决定相干演化；第二个90°脉冲诱发直接相干转移（Direct Coherence Transfer），未转移的相干在t₂采集期形成对角峰，转移至耦合核上的相干则生成交叉峰。因此，常规COSY主要记录成对核间的直接J耦合，在谱图上多表现为相邻或同碳质子的相关。



02 TOCSY

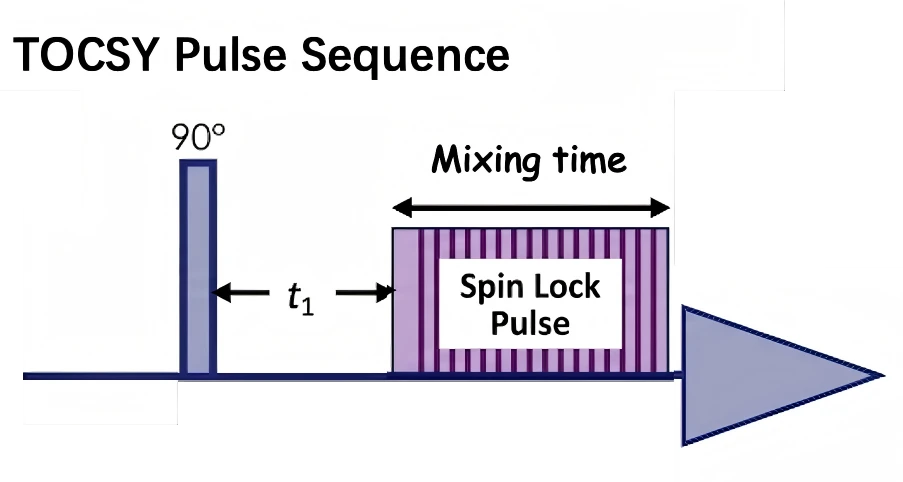

TOCSY在t₁演化期后，引入一段自旋锁定（Spin-lock）混合模块。自旋锁并非单个长脉冲，常由MLEV-17或DIPSI-2等复合脉冲序列构成。在混合时间（Mixing Time）内，复合脉冲实现各向同性混合（isotropic mixing），使磁化能够在连续的J耦合网络中传递。磁化先在直接耦合的相邻质子间转移，再沿H1→H2→H3→H4逐级接力，因此可以关联同一自旋系统中的远端成员。



自旋锁定持续的窗口即为混合时间（Mixing Time），它是调控TOCSY传递深度的关键参数：



短混合时间（如20–30ms）：磁化传递刚起步，以相邻相关为主，谱图表现与COSY类似；

适宜长混合时间（如60–100ms）：绝大多数小分子与天然产物的通用范围，磁化充分扩散至整条连续自旋链；

更长混合时间：混合时间并非越长越好。随着mixing time增加，磁化传递虽然能够覆盖更远的耦合网络，但同时受到T₂弛豫和射频加热的影响，信号强度下降、谱峰展宽等问题会更加明显；在某些序列和实验条件下，还可能出现非理想的弛豫或脉冲伪影。



因此，实际应用中应根据分子大小、耦合网络和目标自旋系统选择合适的mixing time。



二维¹H–¹H谱的两轴均为质子化学位移：对角线峰对应一维氢谱中的共振信号；偏离对角线的交叉峰，则表明两组质子间通过标量耦合产生了信号传递，即在化学结构上存在直接或连续的关联。



我们以乙酸正丁酯为例说明具体的判读方法。



01 COSY：顺着交叉峰拼接骨架

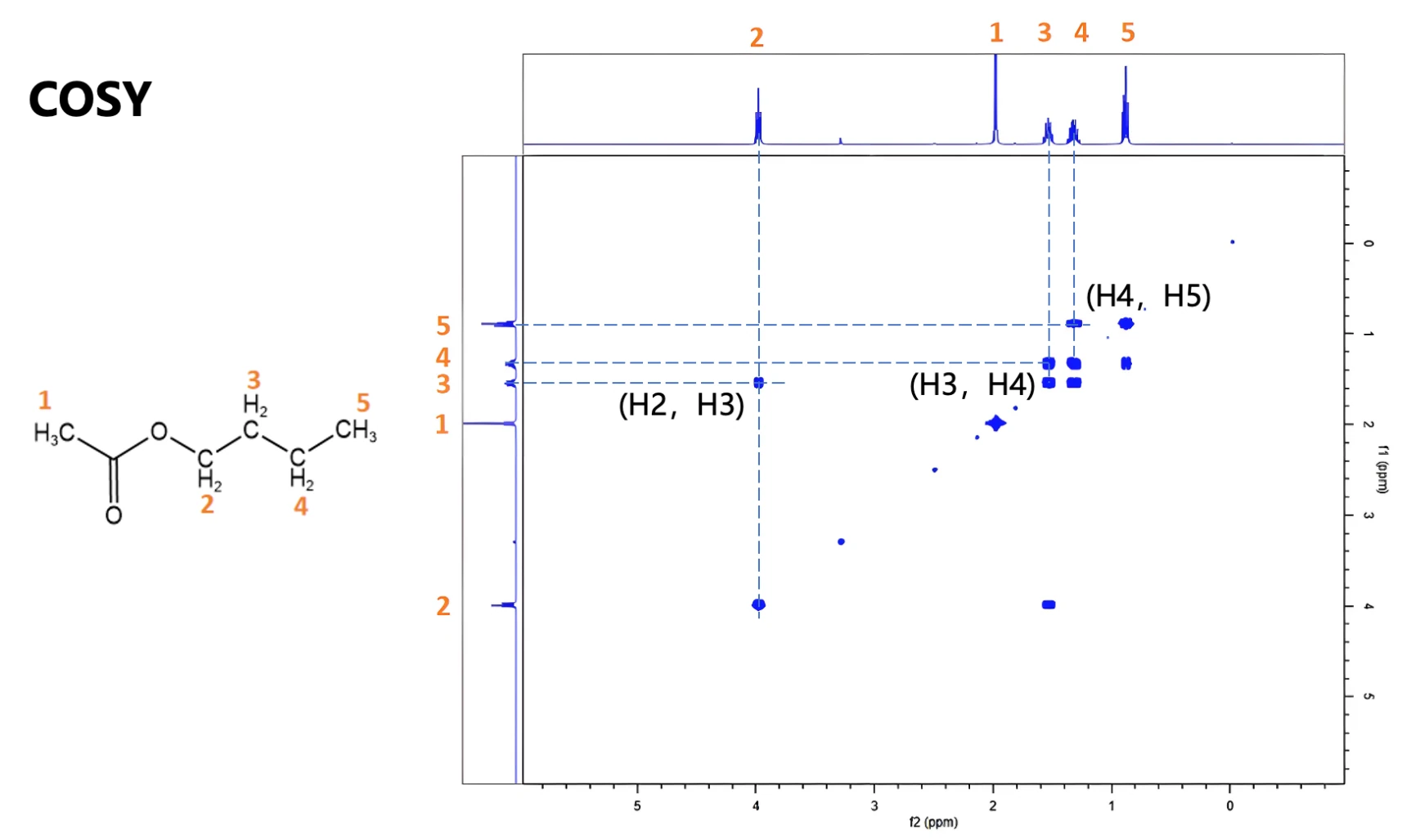

乙酸正丁酯的COSY谱图解析



羰基碳不带质子，乙酰基甲基与正丁基链之间没有可见的连续耦合路径。对正丁基链的解析采用阶梯步进法：

从化学位移最孤立的低场质子H2（～4.0ppm）出发，沿水平线找到交叉峰H2↔H3（～1.6ppm）；

折返至对角线上的H3，向外寻找下一组相邻交叉峰H3↔H4（～1.4 ppm）；

再由H4顺藤摸瓜确认H4↔H5（～0.9ppm）。



整个过程通过成对的离散交叉峰拼出相邻质子的连接顺序。图中H2↔H4、H2↔H5位置没有主要相关峰，这正是COSY与TOCSY的信息差异所在。



02 TOCSY：从锚点找出整组信号

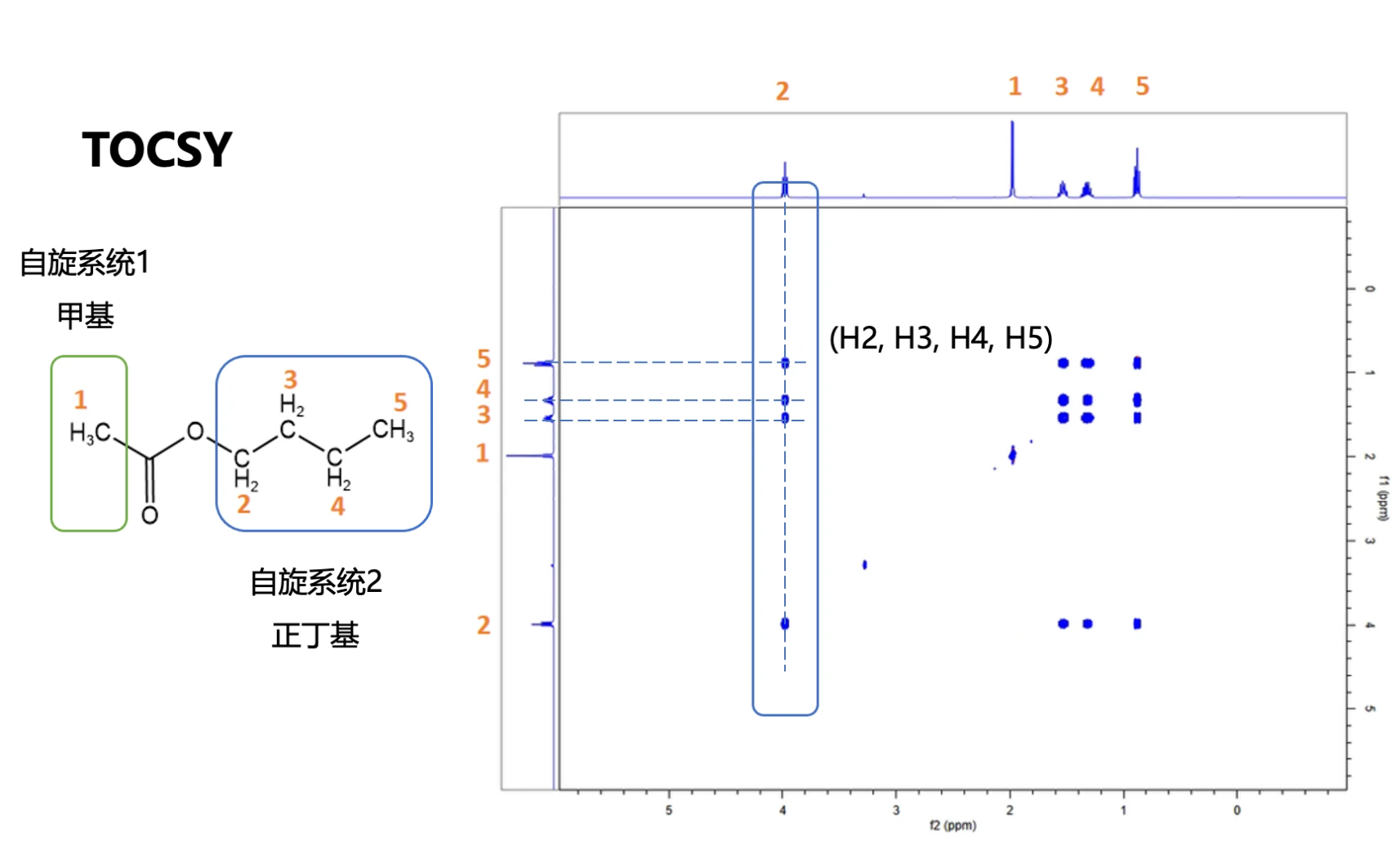

乙酸正丁酯的TOCSY谱图解析，混合时间：80 ms



在合适混合时间的TOCSY谱图上，采用锚点提取法：

选取化学位移最孤立的低场质子H2（4.0 ppm）作为“锚点”；

沿H2的化学位移做一条水平横截线；

在同一水平线上，H2的对角峰以及H2与H3、H4、H5的交叉峰出现。由此可将丁基自旋系统的成员归为一组；

乙酰基的甲基H1不会出现在该直线上，证明两组质子属于不同的自旋系统。



对于多肽（以酰胺-NH或α-H为锚点）或寡糖（以异头氢H-1为锚点），中间质子常高度重叠于窄区间内，COSY的步进路线极易中断，而TOCSY可绕过重叠区直接完成自旋归类。

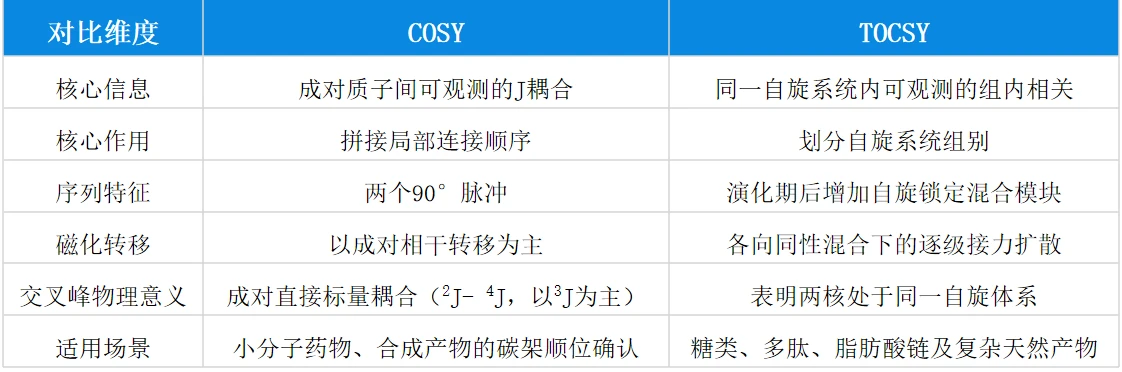

四、核心差异速查表





五、常见实验问题解答



1. TOCSY混合时间越长越好吗？



常规小分子可以从60-100ms的范围开始尝试；面对复杂样品，建议采集短（20–30ms）与相对长（80–100ms）两档对照。短混合期以近邻相关为主，较长混合期有助于观察远端组内相关。最终参数仍需结合J耦合、弛豫、溶剂、温度、探头和射频功率条件确定。



2. 看不到交叉峰，能否断定“两者不相邻/不相关”？



不能。二面角导致³J显著减小（Karplus关系）、交叉峰落在对角线拖尾盲区、活泼氢快速化学交换展宽，或者TOCSY混合时间设置偏短，都会造成交叉峰难以观测。判断“无耦合”需要综合一维裂分、其他二维数据以及采集参数判断。



3. 带梯度的序列（gCOSY、gTOCSY）有什么优势？



脉冲场梯度（PFG）可选择目标相干通路，压制部分t₁噪声和伪峰；相较于部分传统相循环方案，也可能减少所需扫描次数。实际节省的机时取决于具体序列和采集参数。梯度不能弥补匀场不佳、脉宽校准偏差、溶剂抑制不当或间接维采样不足等基础问题。



结语



COSY和TOCSY是二维NMR的基础组合：一个帮你确认“谁和谁直接相连”，一个帮你判断“谁和谁是一组”。解谱前先明确核心问题，选对实验，就能少走很多弯路。
