DB550X 是一款集高分辨成像、纳微加工与综合表征于一体的旗舰级双束电镜。系统搭载新一代“承影 2.0”离子镜筒，并采用“双聚光镜结合动态电磁复合物镜”的电子束方案。该设备不仅能在极低电压下实现亚纳米级的高分辨观测，确保敏感材料的高保真、无损表征；更能在大束流条件下保持优异的分辨能力，显著提升微区分析的信噪比与工作效率。作为全能型表征中枢，DB550X 采用开放式系统架构，可灵活集成多种尖端分析模块，助力科研人员深度探索物质微观结构，不断突破认知边界。
“双聚光镜结合动态电磁复合物镜”的电子镜筒，在全束流条件下均能实现高分辨率成像

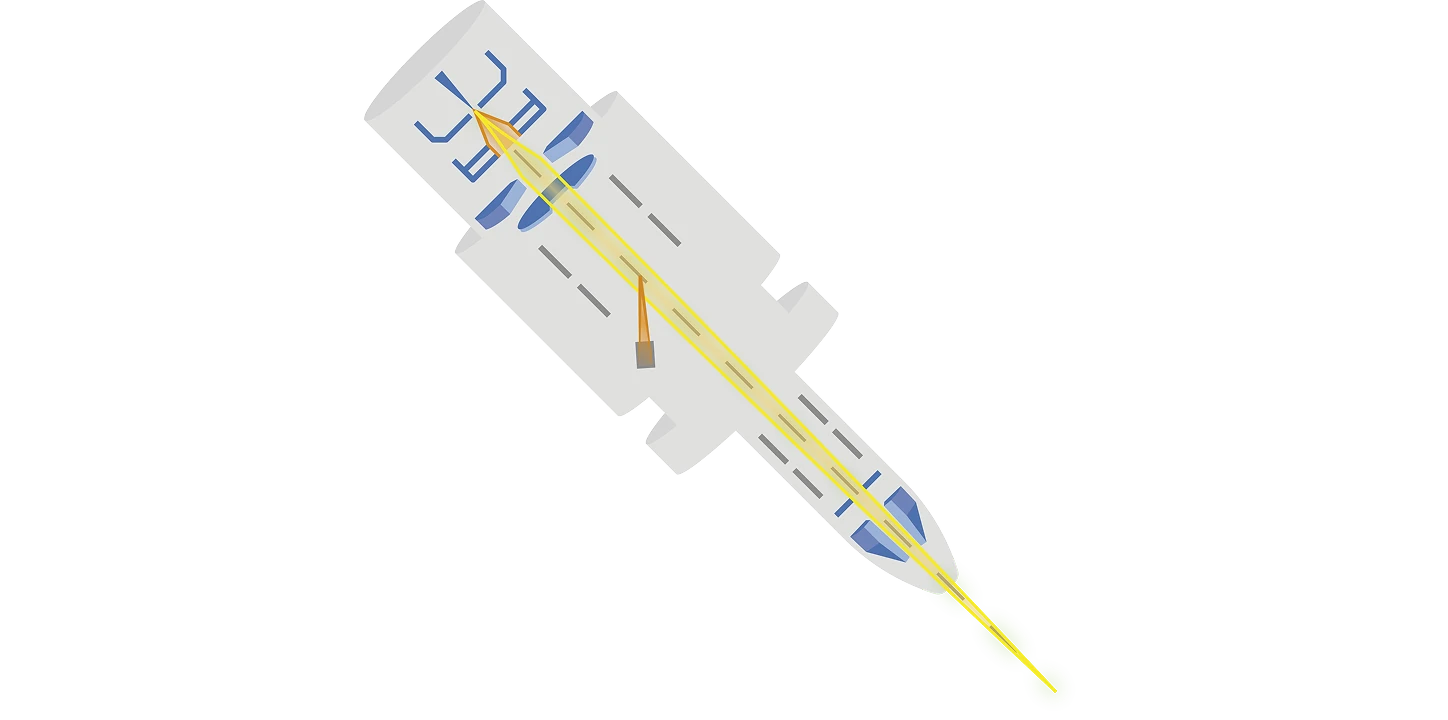

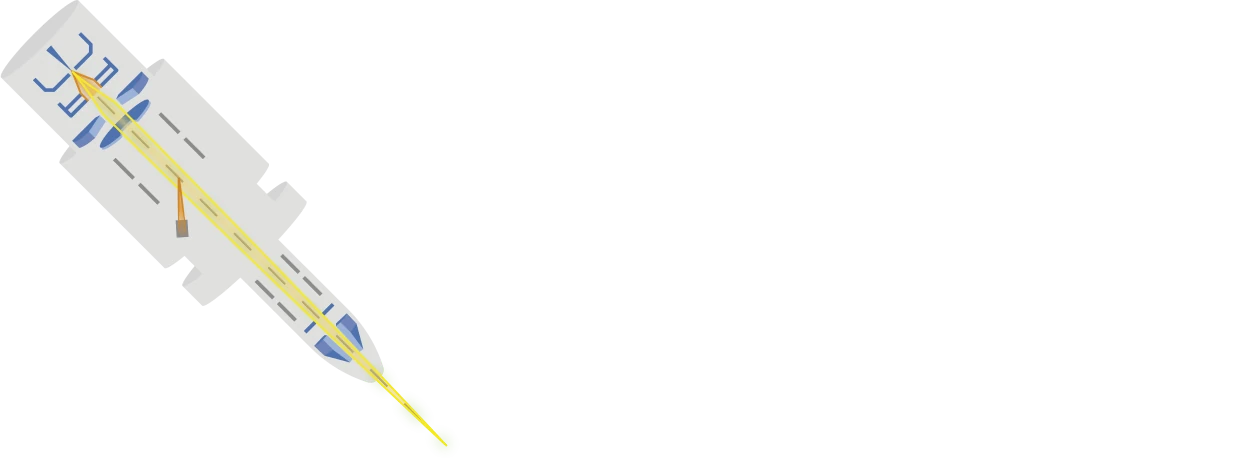

“承影2.0”离子镜筒，高稳定、高质量的离子束流，用于高质量纳米加工和TEM制样
自主可控、扩展性强，高效的售后服务
独立模块设计，便于维护与扩展，可满足多种气体工艺需求

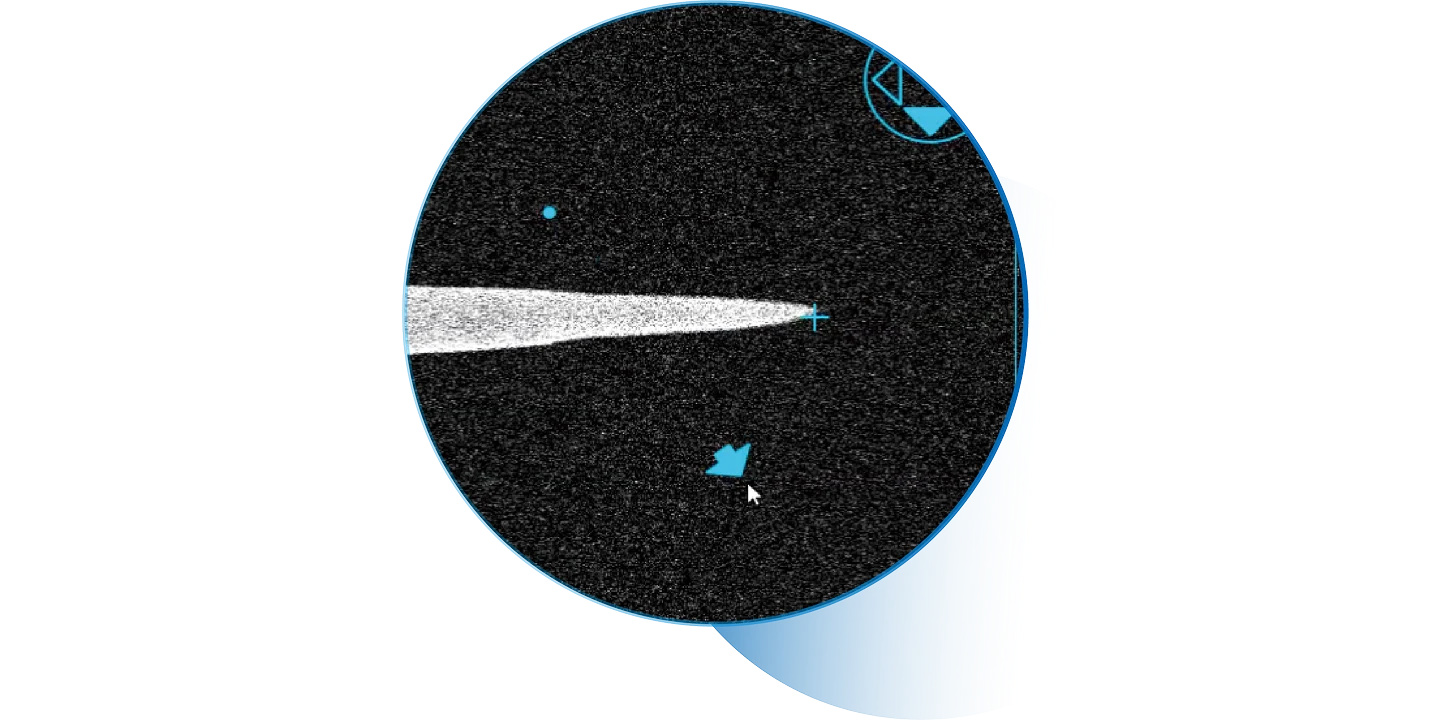

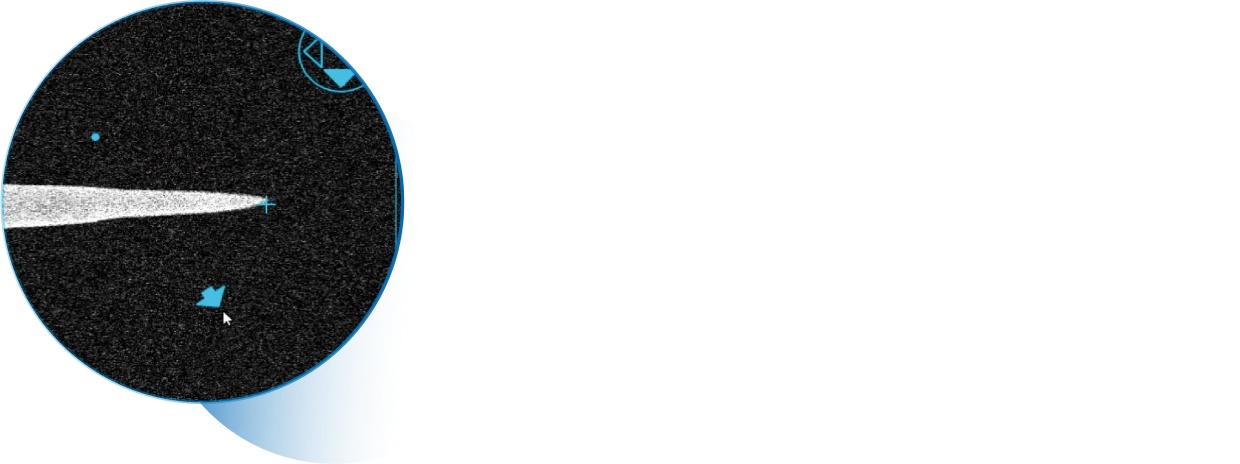

机械手采用集成控制方式，通过成像界面实现精准控制移动与操作
全中文操作界面，上手简单；功能模块化灵活布局，操作便捷高效
>优异的全电压分辨率：在低压与高压状态下均能保证，极佳的成像与加工精度
>大跨度束流与多光阑配置：完美兼顾低束流下的高分辨、无损观察、精细抛光，以及大束流下的大体积材料快速切削
>超长工作寿命：核心源组件使用寿命高达1500小时以上，大幅降低维护频率与成本
>卓越的长时间稳定性：支持长达72小时的不间断连续工作，系统漂移小，为大型三维重构、复杂器件加工提供可靠保障

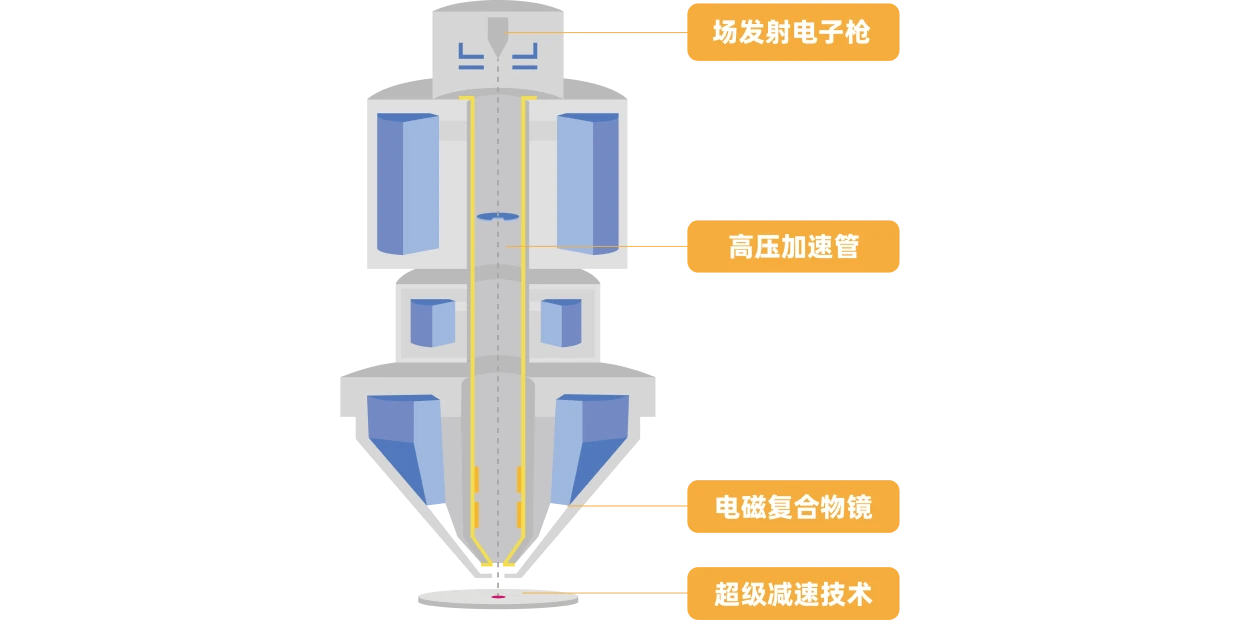

>高压隧道技术/镜筒内减速：减少空间电荷效应，低电压，分辨率得到保证
>双聚光镜：可控制束流大小与电子束张角，在所有束流条件下均能实现高分辨成像
>电磁复合物镜：减小像差，显著提高低电压下的分辨率，而且可观测磁性样品
>水冷恒温物镜：保证物镜工作的稳定性、可靠性和可重复性

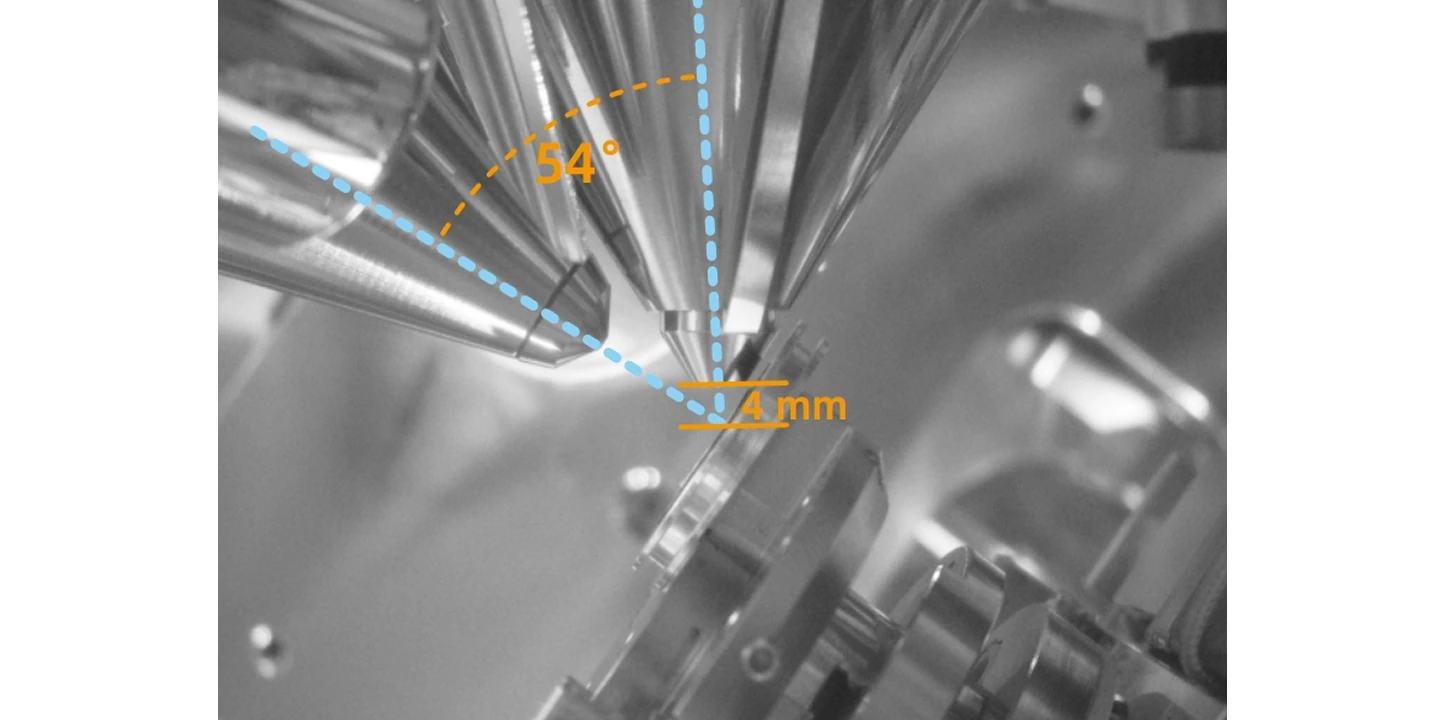

.webp)

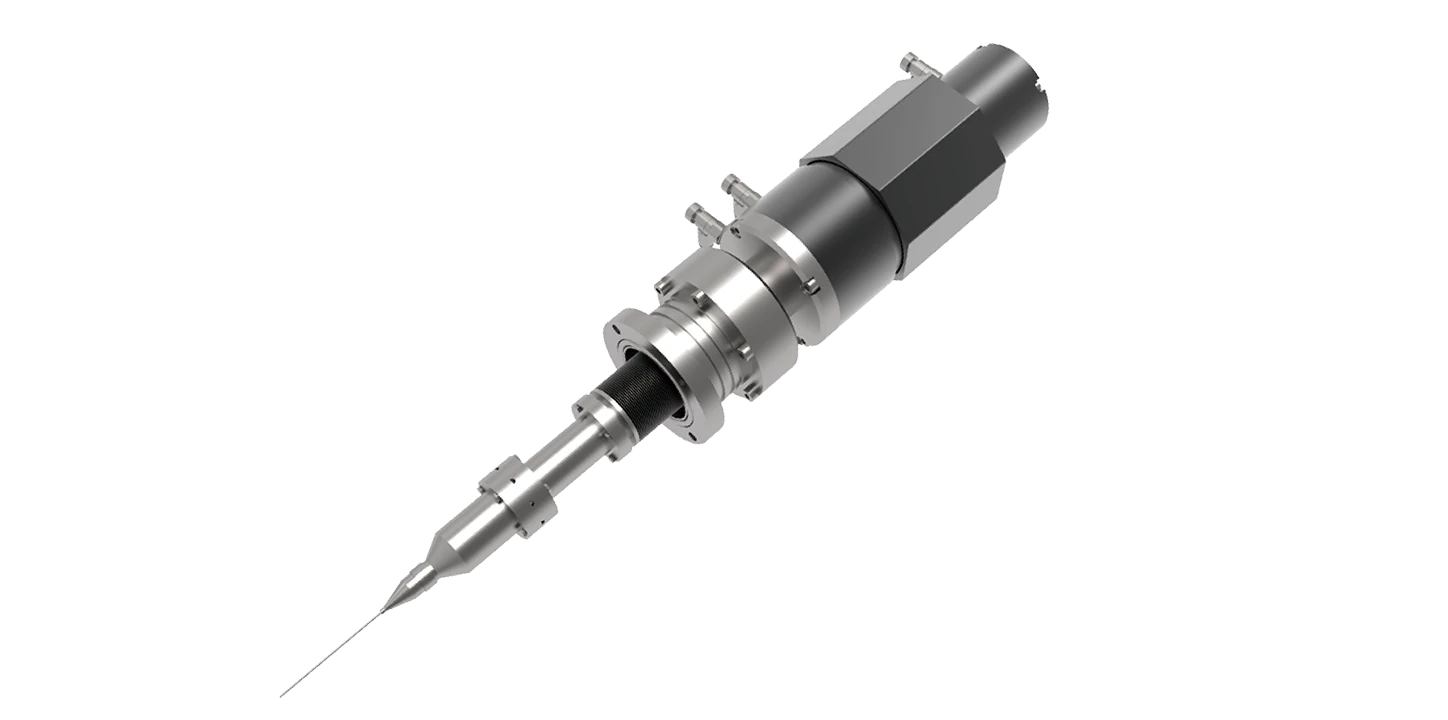

三轴/四轴可选
集成式控制方式
.webp)
独立的气体注入系统
多种气源可选
集成式控制方式

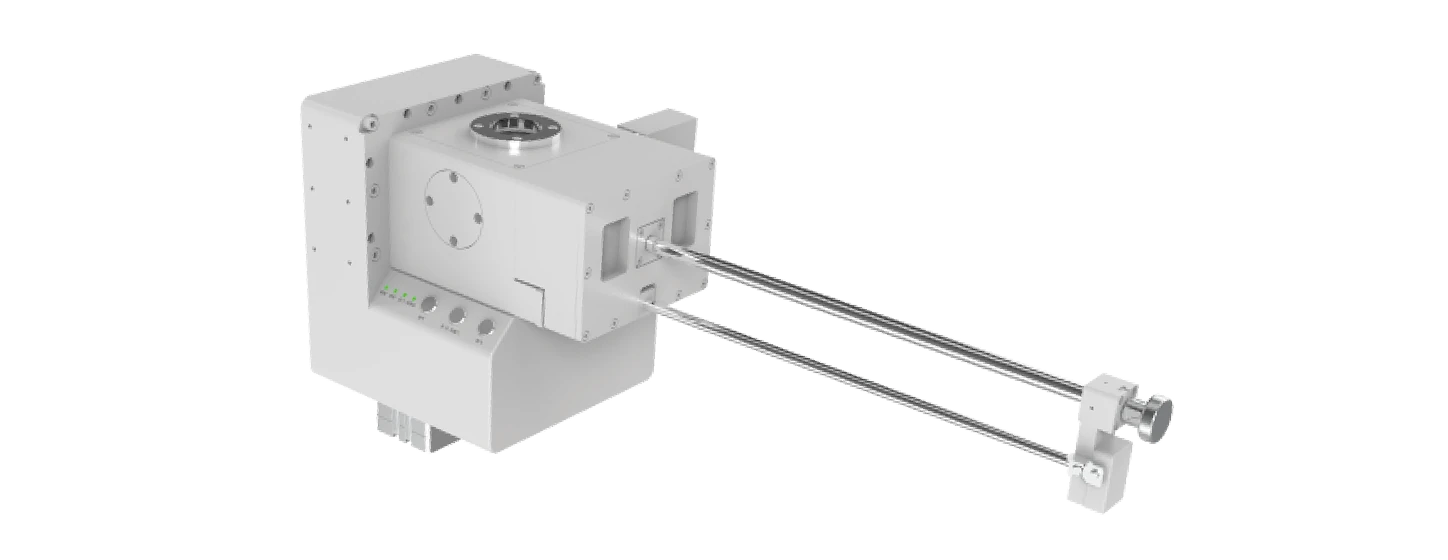

.webp)
.webp)
快速完成换样
有效减少仓内污染
直线导轨设计，抽屉式开合
4寸、8寸（可选）
.webp)
28nm Cu制程芯片 Top view
Al制程截面
PCB 截面大尺寸切割
SiC 掺杂
纳米机械手提取样品
三元材料截面
石墨颗粒截面
太阳能光伏银线截面
钛金周薄片中的增强相
陶瓷材料截面
铁素体马氏体钢(微磁)DB500 电子像

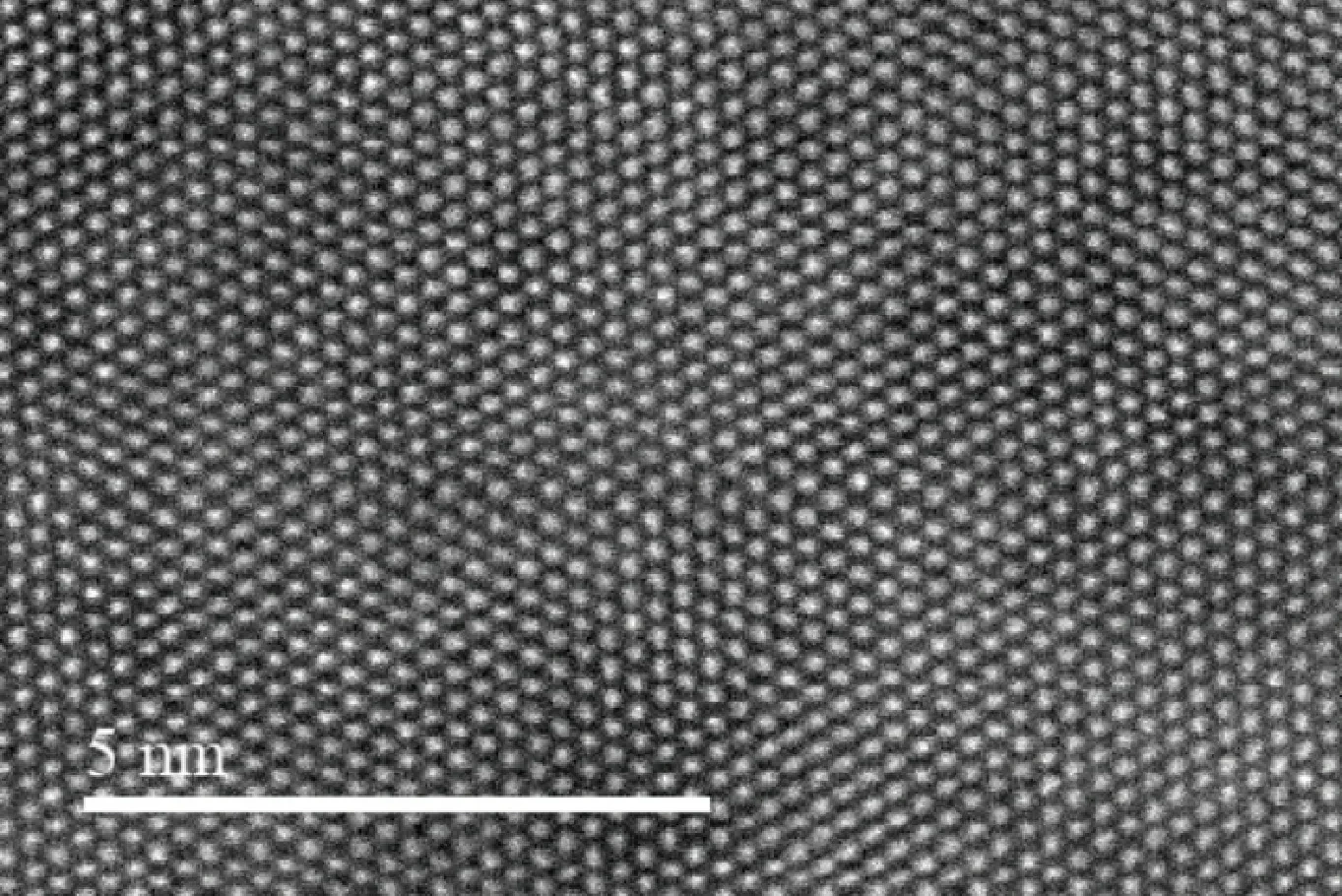

铁素体马氏体钢原子像(STEM-HAADF)
透射制样
原位加热EBSD样品制备
原位拉力样品制备
原位透射拉力样品制备

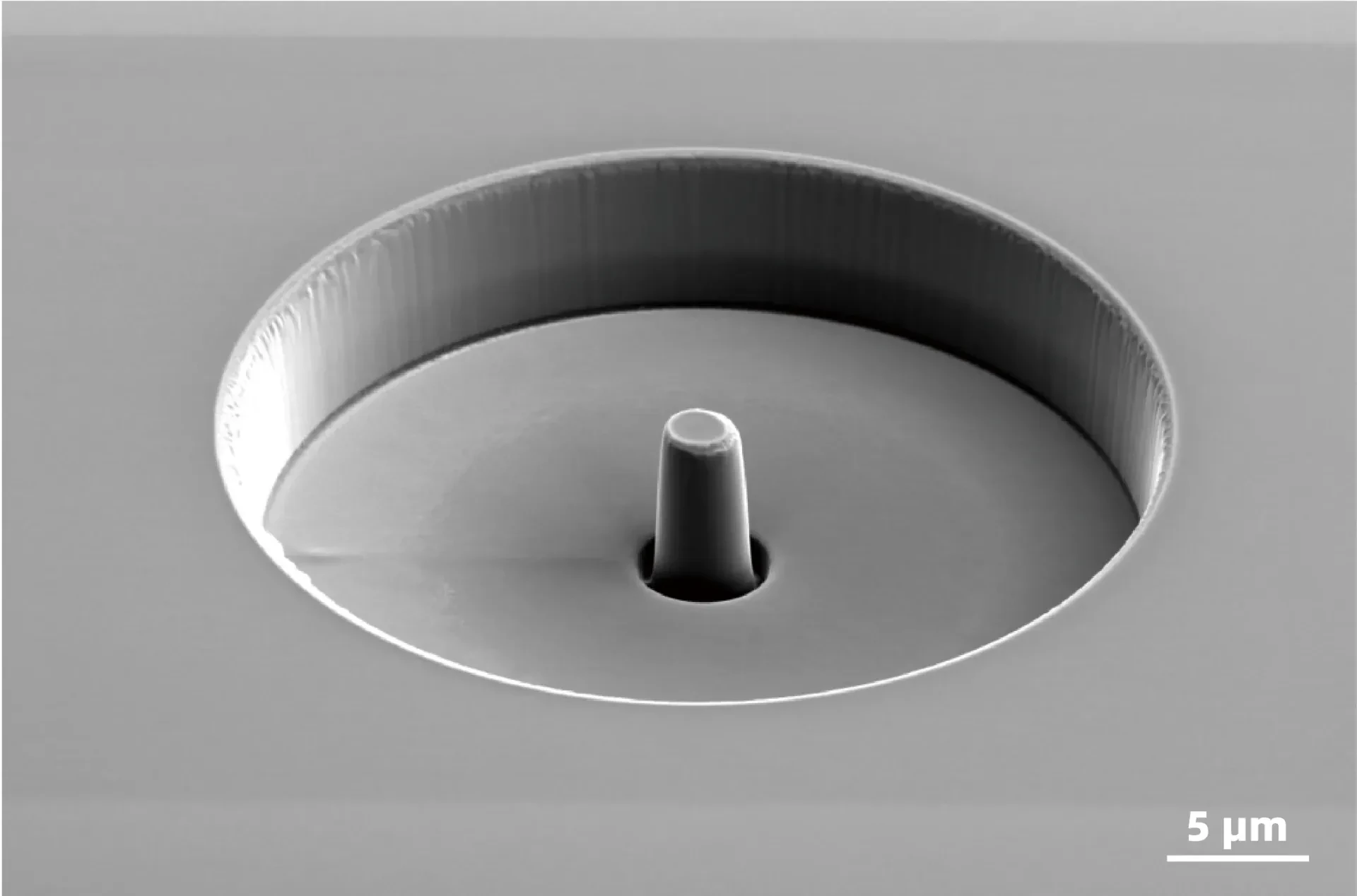

原位压力样品制备
质子交换膜截面

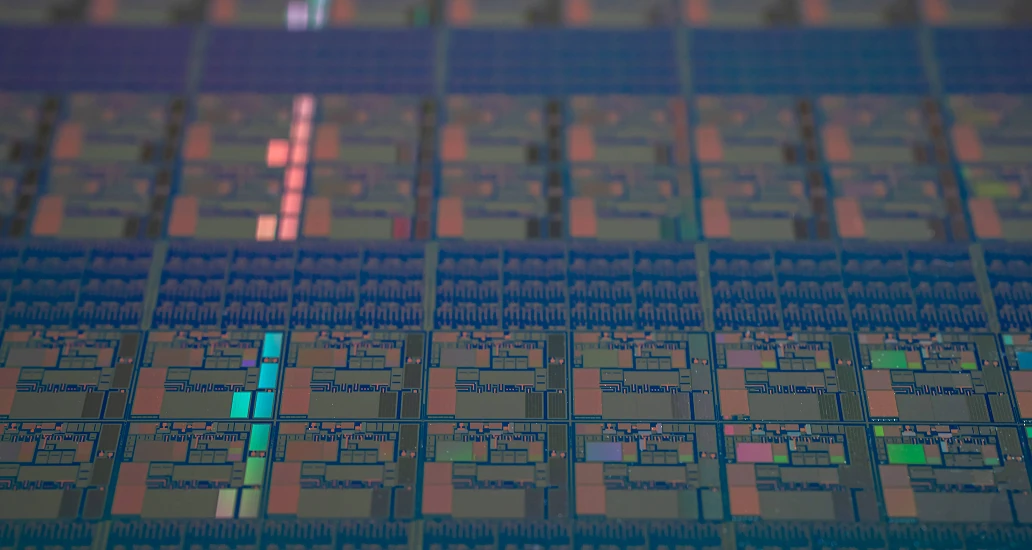

12英寸晶圆扫描电镜广泛应用于半导体行业和科研领域。它配备大尺寸、大行程的样品台（超过300mm行程)，具备高分辨率成像能力，可对微观结构进行详细观察和分析，其在半导体制造中用于检测晶圆缺陷，助力工艺优化，实现大尺寸全覆盖无损检测，标配高灵敏度镜筒内探测器，可选配EDS模块，实现形貌、成分等综合分析。
高分辨形貌表征，保持样品原始状态，不皱缩，不变形，机械损伤小。冷冻制样过程无需化学固定和脱水，样品处理步骤减少，降低人为误差。不仅适用于生物样品，还适用于液体、半液体、和电子束敏感样品的观察。
国仪量子vEM解决方案是一套面向细胞、组织等大尺度生物样品的三维结构与动态信息获取的平台型方案，实现了从数据采集到三维重构的全流程闭环。可提供多条技术路线，可根据需求灵活选择，配套多语言界面自动化工作流及集成式生物AI算法，让体电镜操作“开箱即用”。
在纳米精度下实时捕捉材料受热(-170~1200℃)或受力时的微观演变：晶界滑移、裂纹扩展、相变轨迹，突破传统静态表征局限。同步关联温度-应力-结构响应（如高温蠕变中位错增殖、拉伸下界面脱粘），揭示材料在真实服役环境中的失效机制。为航空热障涂层脱落、柔性电极断裂、生物植入物腐蚀等场景提供微观级失效证据，加速高性能材料设计与寿命预测。
聚焦离子束电子束双束扫描电镜广泛应用于半导体行业与科研领域，搭载150mm大行程样品台，可实现8英寸晶圆的全尺寸加工与观测。该方案在半导体制造过程中广泛应用于晶圆缺陷检测、失效分析与工艺优化，助力提升制造良率与产品性能。
| 电子束系统 | 电子枪类型 | 高亮度肖特基场发射电子枪 |
| 分辨率 | 1.4 nm@1 kV；0.7 nm@15 kV | |
| 1.2 nm@1 kV （ with TD）；1.1 nm@1 kV* | ||
| 1.6 nm@200 V （ with TD）；0.6 nm@15 kV* | ||
| 加速电压 | 20 V ~ 30 kV | |
| 离子束系统 | 离子源类型 | 液态镓离子源 |
| 分辨率 | 2.5 nm@30 kV 100 nm@1 kV | |
| 加速电压 | 500 V ~ 30 kV | |
| 离子源寿命 | ≥1500 h | |
| 样品室 | 真空系统 | 全自动控制 |
| 摄像头 | 三摄像头 | |
| （光学导航+样品仓内监控x2） | ||
| 样品台类型 | 五轴机械优中心样品台 | |
| 样品台行程 | X=110 mm，Y=110 mm，Z=65 mm | |
| T: -38°~70°，R: 360° 连续可调 | ||
| X=150 mm，Y=150 mm，Z=65 mm | ||
| T: -10°~70°，R: 360°（可选） | ||
| 标配 | 镜筒内电子探测器(Inlens) | |
| 旁侧二次电子探测器（ETD） | ||
| 选配 | 插入式背散射电子探测器（BSED） | |
| 插入式扫描透射探测器（STEM） | ||
| 镜筒内背散射探测器(Inlens-BSE) | ||
| 4D STEM | ||
| 纳米机械手（三轴、四轴可选） | ||
| 气体注入器(Pt、C、W、XeF₂可选) | ||
| 样品交换仓 | ||
| 旋钮控制板 | ||
| 样品台减速 | ||
| 等离子清洗 | ||
| 能谱仪(EDS) | ||
| 背散射衍射(EBSD) | ||
| 飞行时间二次离子质谱(TOF SIMS) | ||
| 原位加热/拉伸系统 | ||
| 冷冻传输系统 | ||
| 软件 | 语言 | 中文/英文 |
| 操作系统 | Windows | |
| 导航 | 光学导航、手势快捷导航 | |
| 自动功能 | 自动亮度对比度、自动聚焦、自动像散、Auto Stack |
