在连续波电子顺磁共振（CW-EPR）测试中，正式扫谱前我们通常都要完成一个标准动作——Tune（调谐）。



 这一步看似只是点击几个按钮的常规流程，却直接决定了后续谱图的信噪比、基线稳定性与数据可比性。Tune曲线上的“凹口”到底代表什么物理意义？为什么换个样品、变个温度，就必须重新调谐？



今天，我们从底层原理到实验实操，为你拆解EPR调谐的核心逻辑。



一、调谐的本质



日常所说的EPR调谐，绝不是一个单一的动作，而是包含两项核心的物理调整：



01频率对准



X波段CW-EPR的谐振腔，仅在极窄的微波频段内才能高效储能。调谐的首要目标，是调节微波源的输出频率，使其精准对齐当前谐振腔（含样品）的实际固有共振频率。只有这样，输入的微波才能在腔内建立足够强的微波磁场（B₁），有效激励样品中的未成对电子。



02耦合匹配



微波经波导管通过虹膜孔（Iris）进入谐振腔时，如果不匹配，会有部分能量原路反射。常规连续波EPR测量需要调节至接近临界耦合状态：本质上是通过机械调节让谐振腔与微波传输线的阻抗达到良好匹配，此时入射能量完全被谐振腔吸收，反射功率最低，系统处于最高效的工作点。



（a）TE₁₀₂矩形腔侧视图，𝑧轴垂直于纸面，微波通过左边的虹膜孔耦合进入谐振腔内，这种耦合通过调节虹膜螺丝来实现。

环线形表示磁场磁力线，+、·表示电场方向垂直于其所在平面向外、向内。

（b）TE₁₀₂矩形腔的纵切面，（c）和（d）是iris的尺寸和实物。

图片来源：《电子顺磁共振波谱学：原理和应用》（苏吉虎、杜江峰）



💡 核心提示：区分两种“共振”



调谐针对的是微波共振，目的是为自旋共振搭建稳定的微波环境，它“调”不出样品的自旋信号。

EPR信号来自自旋共振，是未成对电子在外加磁场下吸收微波能量、发生自旋能级跃迁所产生的共振吸收响应。



调谐状态的好坏，会影响样品处的B₁强度、反射功率、加载Q值等因素，最终会体现在信噪比、功率饱和特性和基线平稳度上。



二、读懂Tune曲线



Tune模式下，仪器会在小范围内扫描微波频率，同时监测谐振腔的反射微波强度。屏幕上出现的凹陷（Dip），就是谐振腔的频率响应曲线。看懂这个Dip，就能快速判断系统状态：



01Dip位置 = 共振频率

Dip中心位置对应的横坐标频率，就是当前谐振腔的共振频率。如果换样或变温后，Dip左右偏移，意味着共振频率发生了漂移，需要重新将凹口移动到仪器工作频率附近。



02Dip深度 = 耦合与反射水平

共振频率处 Dip 的下凹深度反映了阻抗匹配程度：只有调至临界耦合时，谐振腔反射功率降至极小（理论为零，Dip 最深）；无论是欠耦合还是过耦合，反射均会增大，导致 Dip 底部向上抬升变浅。但Dip深度并非唯一判断标准，还需要结合信号质量综合判断。



03Dip宽度 = 损耗与加载Q值

谐振腔的加载Q值与响应带宽成反比，即Q = ν_res / Δν，其中ν_res为共振频率，Δν为响应带宽。凹口越窄，加载Q值越高；如果凹口明显变宽，通常说明样品或系统引入了额外损耗，Q值下降。这是快速判断样品负载强弱的直观依据。



实操经验：



位置对但很浅 ➡️ 频率已对准，但耦合不佳。

很深但明显变宽 ➡️ 耦合不错，但样品带来了显著的微波损耗。



（A）谐振腔下沉线与Q值，

（B）虹膜孔由未耦合逐渐向临界耦合过渡时，下沉线向下加深（反射减小），

（C）虹膜孔由临界耦合逐渐向过耦合过渡时，下沉线向上抬升变浅且频带展宽（反射增大、Q值下降）

图片来源：《电子顺磁共振波谱学：原理和应用》（苏吉虎、杜江峰）



三、为什么换样品/变温度后必须重调？



更换样品后，原有调谐失效的本质，是样品改变了谐振腔内的电磁场分布。



样品的介电常数、电导率、体积、装样高度，甚至样品管的管径和插入深度，都会改变腔内局部电磁场。即便化学组成完全一致，只要液面高度变了，原有的调谐状态就可能不再适用。





温度变化同理： 变温会改变腔体部件尺寸、样品介电性质与系统损耗。在未达到热平衡时，Tune曲线会持续漂移；低温下的水汽冷凝也会干扰微波。因此，调谐必须在正式测量的真实样品、真实位置与目标温度下完成。

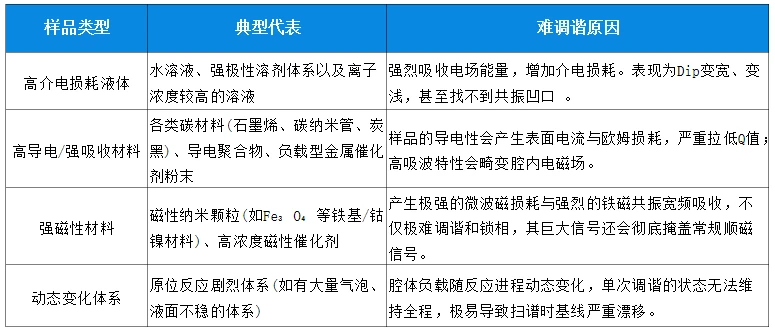

四、常见难调谐样品



以下是四类常见的高难度样品及其应对核心原则：控制样品量、优化形态以降低腔体负载。





通用破局方案：



最直接有效的方式是减少有效样品体积（如降低装样量、使用细管径/毛细管、采用扁平池）。



针对强磁/导电样品，需大幅降低装样量（如降至微克/微升量级）或采用无磁性基质进行高倍数固/液相稀释，将腔体负载与微波损耗强行拉回谐振腔的可调范围内。



五、延伸：CW与脉冲EPR调谐有何不同？



连续波EPR调谐：微波持续施加，追求的是临界耦合（阻抗完全匹配）。核心是将微波频率精准对齐谐振腔中心，消除微波反射，充分利用谐振腔的高Q值特性获得极高的微波场转换效率与信噪比，从而检测稳定的微弱稳态信号。

脉冲EPR调谐：脉冲实验不仅需要对准频率，关键在于调节为“过耦合”状态。短微波脉冲在频域具有较宽的频谱宽度，高Q值不仅会因腔带宽过窄限制脉冲激发效率，更致命的是会导致脉冲结束后微波在腔内的“余响（ring down）”过长，大幅拉长谱仪死时间（dead time），掩盖后续微弱的自旋回波信号。

应对策略：通过过耦合有意降低负载品质因数Q_L，虽牺牲了部分稳态场增益，但有效拓宽了谐振腔带宽，并将余响衰减时间压缩至纳秒级，这是捕捉超快瞬态自旋回波必不可少的权衡与设计。



结语



调谐的本质，是让 “样品 - 样品管 - 谐振腔 - 微波通路” 这个整体系统进入适配的可测状态。下次观察Tune曲线时，不妨先判断：变化来自位置、深浅还是宽窄？是样品负载导致的，还是温度、位置或系统未稳定？



理解了这些，调谐就不再是机械的开机步骤，而是判断样品适配性、把控数据质量、保证实验可比性的第一步。
