X→Q→W 波段，你的 EPR谱图藏着多少未被解锁的微观真相？
从常规EPR向高频高场进阶
做EPR测试的你，是否常遇到这样的科研困境：X波段谱图峰形严重重叠、相近g值的物种无法分辨、大零场分裂的过渡金属体系测不出有效信号？
在过去的数十年里，微波频率~9.5GHz的X波段EPR谱仪，凭借成熟的硬件架构与极强的通用性，成为学术与工业领域的绝对主力，即EPR领域的“多面手”，它满足了大多数常规测试需求。
然而，随着现代化学、结构生物学及量子材料科学的不断向微观纵深发展，研究对象日益复杂。常规X波段EPR在面对多自旋混合体系、具有高度重叠g值的有机自由基，以及具有庞大零场分裂的过渡金属配合物时，其物理分辨率的局限性暴露无遗。
想要突破这一瓶颈？
答案就是：向高频高场进阶。
多频EPR：低→高频的谱图演变

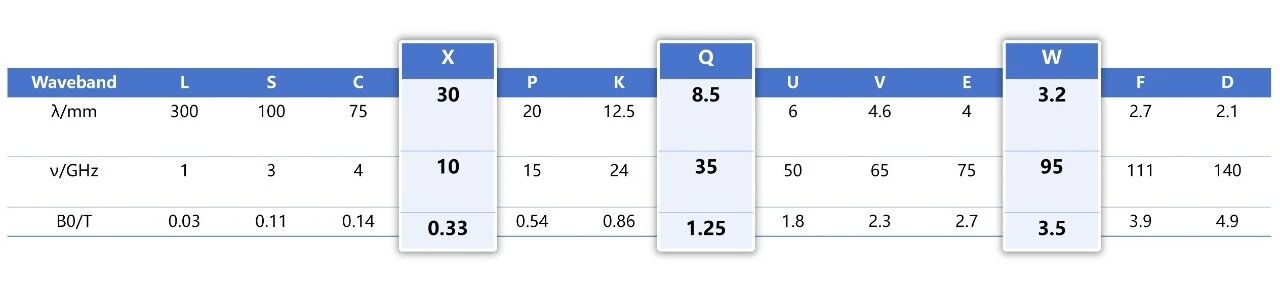

EPR谱仪的波段由微波源的频率决定，目前主流商用谱仪覆盖 X、Q、W 等多个波段，各波段对应的核心参数如下表所示：
注：共振磁场基于自由电子 g=2.0023 计算
要真正理解高频EPR带来的“视觉差异”，我们需要回归到顺磁体系的底层逻辑——自旋哈密顿量（Spin Hamiltonian）。
对于一个处于外加静磁场B0中的未成对电子，其哈密顿量主要由电子塞曼相互作用和核超精细相互作用构成：
其中，μB为玻尔磁子，S和I分别为电子自旋与核自旋算符，g为表征自旋-轨道耦合环境的g张量，A为超精细耦合张量。
这个公式揭示了一个关键的物理规律：电子塞曼相互作用与外加磁场B0呈严格的正比关系，而超精细相互作用则与外加磁场完全无关。
EPR谱图的最终形态，本质上是这两种物理作用的 “拔河” 结果：不随磁场变化的超精细相互作用，决定了谱线的固有裂分；与磁场成正比的塞曼效应，则决定了g张量各向异性的分辨能力。磁场越高，塞曼相互作用的权重就越大，原本被超精细耦合掩盖的g值差异会被彻底拉开，挤在一起的谱峰自然就能清晰分辨。

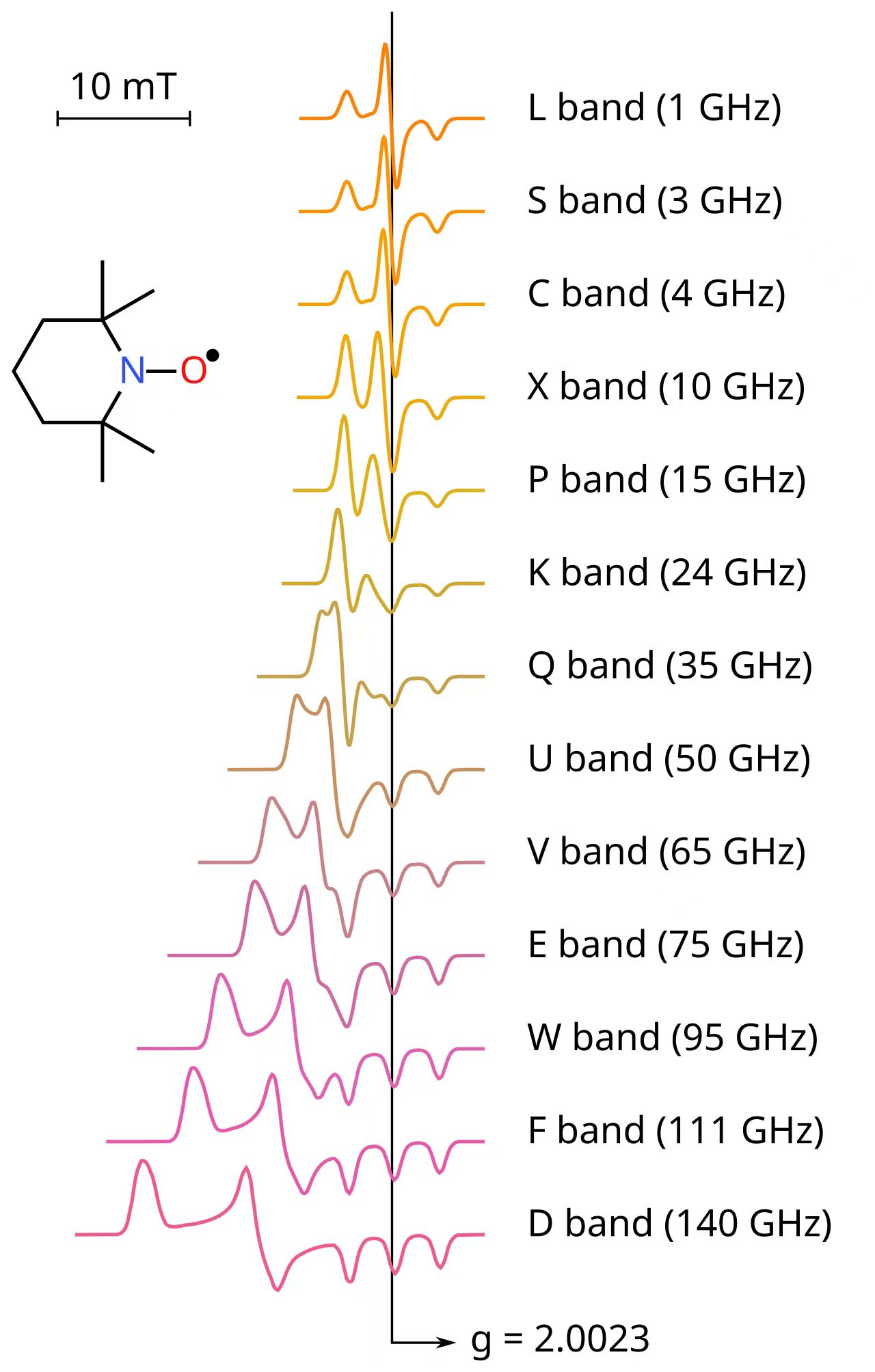

以经典的氮氧自由基体系为例，当微波频率从L波段（~1GHz）逐步提升至D波段（~140GHz），我们能直观看到谱图的变化：低频下宽化、重叠的单峰，随着频率升高逐步裂分、展开，最终呈现出清晰可辨的精细结构。
（数据来源：https://en.wikipedia.org/wiki/Electron_paramagnetic_resonance）

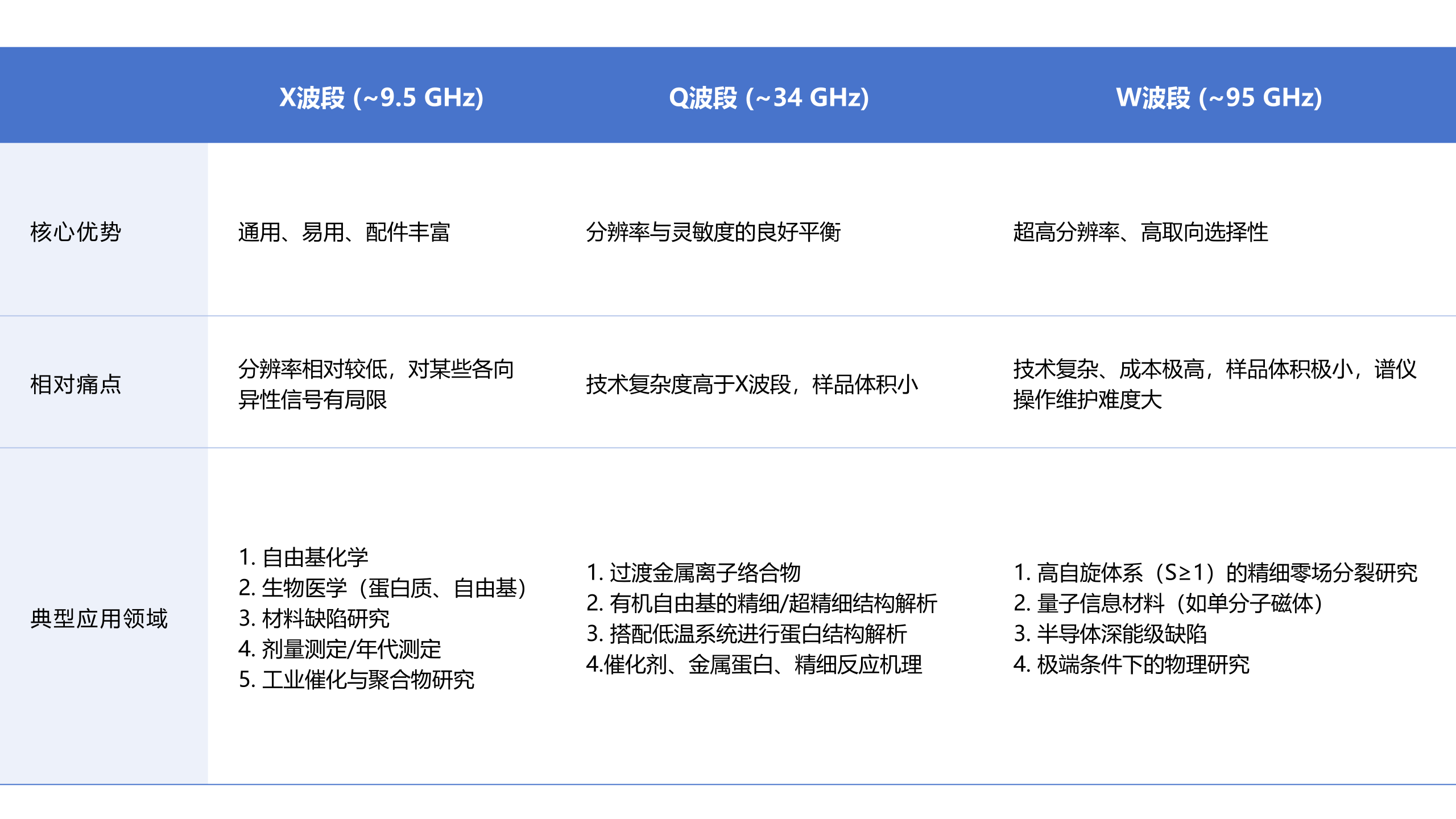

常见波段EPR谱仪对比
在众多波段中，Q波段的优势在于它在灵敏度、取向分辨率和实验可行性之间取得了最佳的平衡。
较X波段，Q波段谱仪有高波段带来的灵敏度、分辨率等提升，在DEER、ENDOR实验上，优势尤其明显。
较W波段，Q波段谱仪使用、维护更简单，且不会有频谱分太开，导致的激发带宽不足问题，不需要上AWG做高阶脉冲。
因此对于大多数非极端的科学研究问题，Q波段提供了一个“性能足够强大，但又不至于难以驾驭”的理想解决方案。
Q波段EPR的案例展示
CW-EPR——复杂有机自由基检测
对于结构复杂或者是存在各向异性的自由基，在常规 X 波段下，由于不同空间取向的共振信号严重重叠，当测试条件提升至 Q 波段时，随着磁场的成倍增强，塞曼分裂效应被显著放大。原本“挤在一起”的重叠信号被彻底拉开，分子内部微小的 g 张量各向异性（（gxx，gyy，gzz）得以清晰分辨。

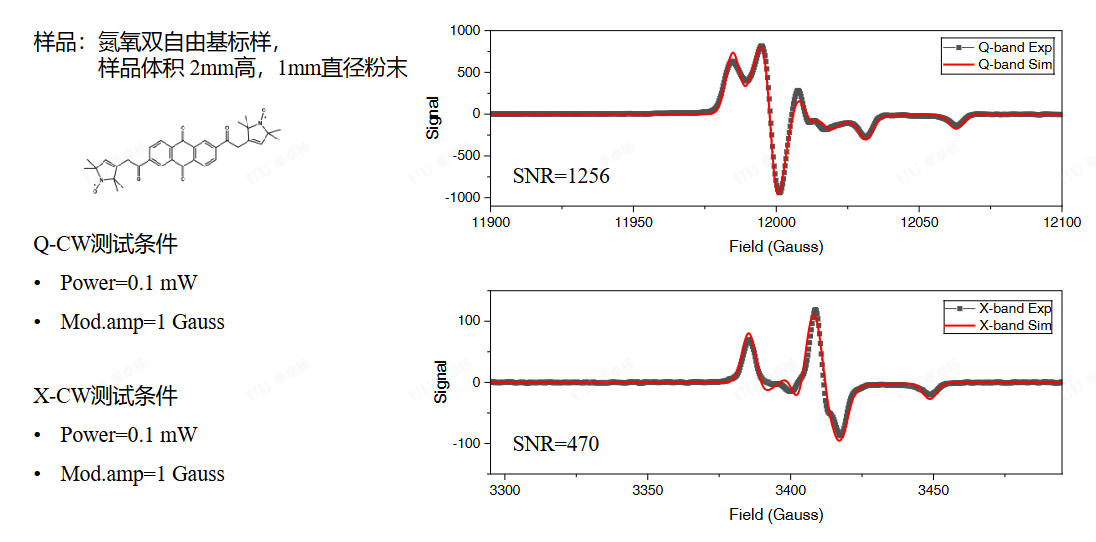

X 波段与 Q 波段氮氧双自由基的实测谱图对比
Q波段DEER——可测量蛋白质中不同位点自旋标记间的距离
DEER（双电子-电子共振）序列是精准测量蛋白质中不同位点自旋标记间距离的“分子尺”。在这项应用中，Q波段展现出了无可替代的优势——灵敏度高+可对g因子各向异性进行选择性激发/宽带激发。

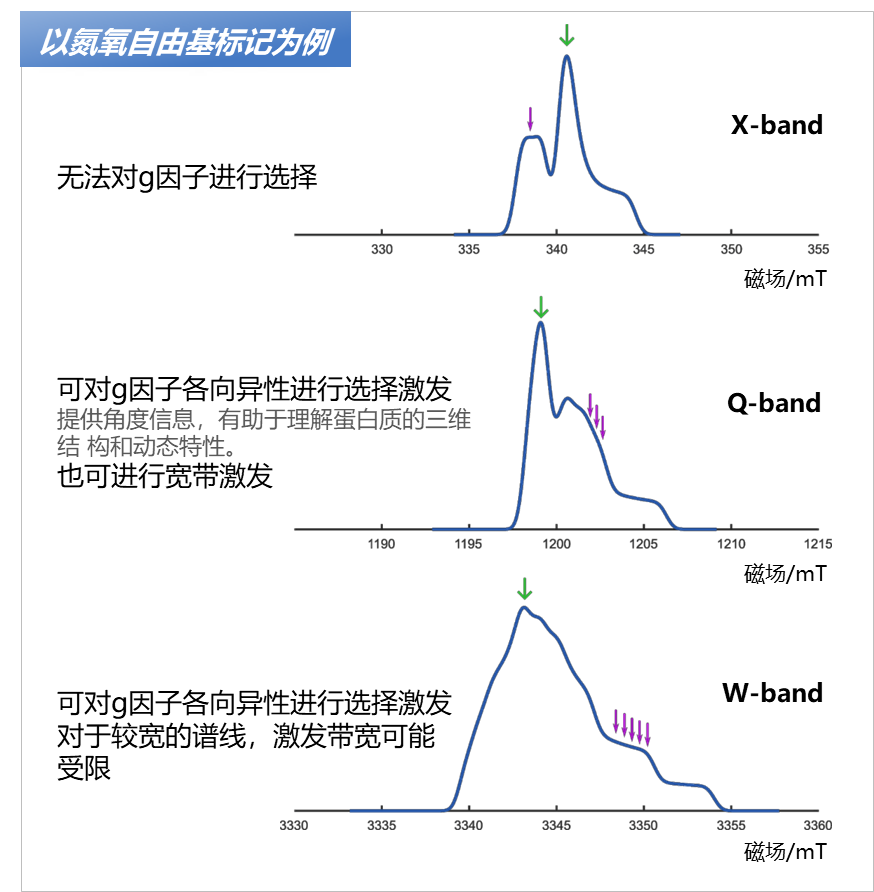

正如对比图所示，以最常用的氮氧自由基标记为例：
X波段由于谱线重叠，无法对g因子进行有效选择，丢失了宝贵的取向信息；而W波段虽然g因子分辨率极高，但谱线展宽严重，导致微波脉冲的激发带宽受限，难以实现高效激发。
Q波段ENDOR——更精确的结构解析
得益于其高频和高场的双重优势，Q波段能显著增强电子自旋与核自旋之间的耦合作用，使得原本在低频下难以捕捉的微弱超精细相互作用信号变得清晰可测。同时，相较于传统低频波段，Q波段脉冲 ENDOR 具备更高的谱线分辨率，能够有效克服谱线重叠与加宽的难题，更清晰地分辨出不同核的超精细结构。通过精准测量这些超精细耦合常数，能够可靠地确定分子内原子的绝对空间位置与三维取向，真正实现对复杂体系更深层次、更精确的结构解析。
在相同的实验条件下，二硫化铁中2H的 Mims ENDOR谱图在Q波段和X波段中对比
（Ref：J. Magn. Reson. Series A,1996,119,I38-44）
国仪量子Q波段EPR谱仪助力科研创新

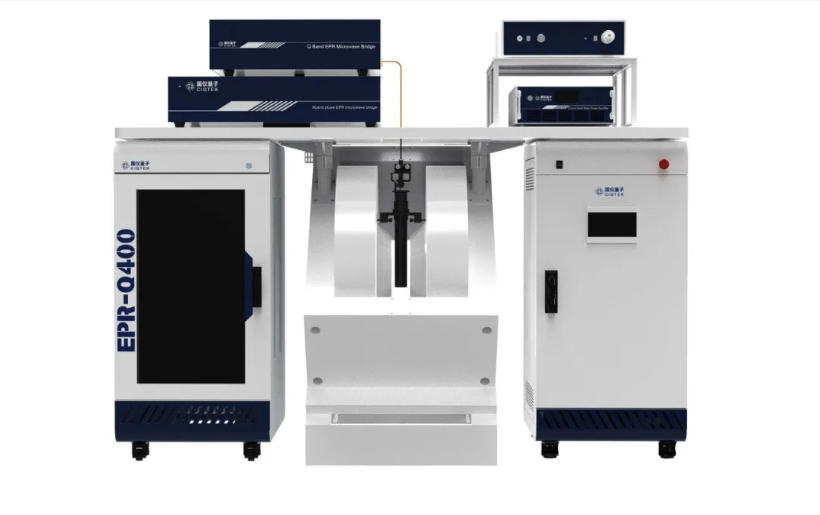

作为中国顺磁共振技术领域的领军企业，国仪量子率先实现Q400 EPR谱仪国产化商用落地，在分辨率、灵敏度等核心性能指标上达到国际顶尖水平，充分彰显了自主研发的硬核实力。同时，国仪量子以快速响应、高效服务，为广大科研工作者提供稳定可靠的技术支撑与保障，这正是国产高端科学仪器品牌扎根市场、深耕科研领域的核心底气。
