一块电池的性能，藏在材料结构里。看得见颗粒形貌，还要看得懂晶体结构。



在新能源电池产业链中，材料是性能的起点。无论是动力电池、储能电池，还是正在快速发展的固态电池、钠离子电池，其安全性、循环寿命、倍率性能和批次稳定性，都与关键材料的结构状态密切相关。



对材料企业来说，一个常见问题是：粉末样品看起来都差不多，如何判断它是否为目标物相？不同批次之间结构是否一致？工艺调整后材料有没有发生晶型变化？这正是X射线衍射（XRD）能够发挥价值的地方。



电池材料结构



新能源电池是一个复杂的材料系统，通常包括正极、负极、电解质、隔膜以及多类涂层和功能添加材料。不同材料承担不同角色，但它们有一个共同点：晶体结构会影响材料的性能表现。



例如，正极材料需要稳定的晶体骨架来支撑锂离子的嵌入和脱出；负极材料的层状结构会影响锂离子存储；功能氧化物材料的晶型变化，也可能影响界面稳定性、导电性或热稳定性。



因此，除了元素含量、粒径、形貌等指标，用XRD对晶体进行结构检测也是新能源材料研发和质量控制中不可缺少的一环。

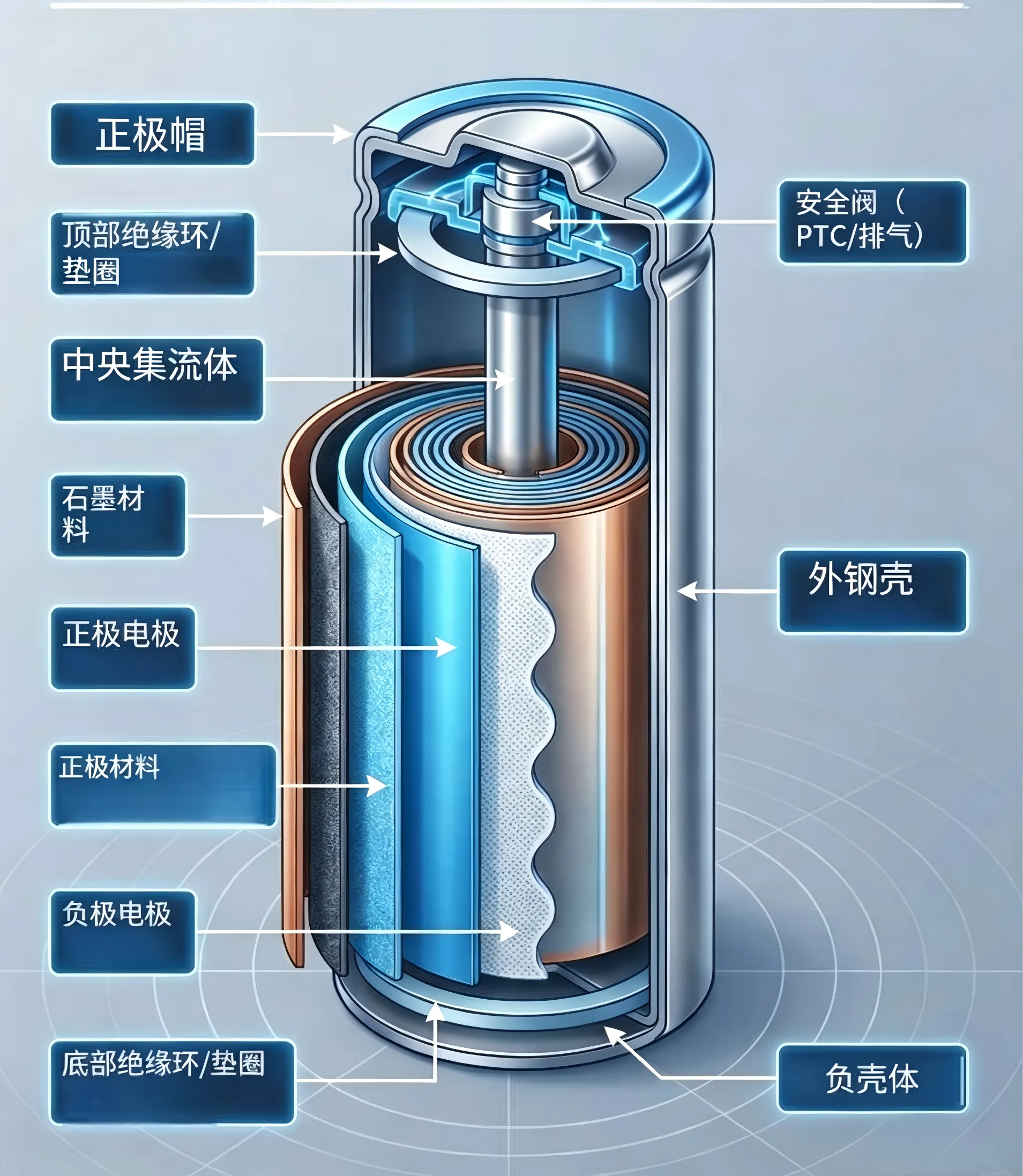

电池结构示意图（内容由AI生成）



XRD在电池材料的应用

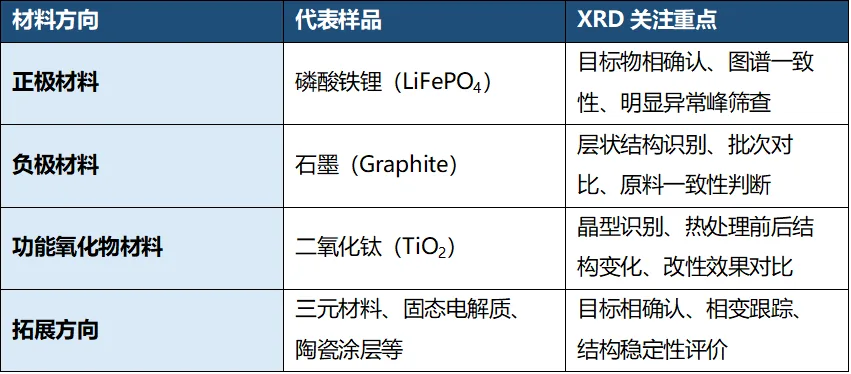

XRD通过分析样品对X射线的衍射信号，获得材料的特征衍射图谱。不同晶体结构会呈现不同的峰位和峰形，因此XRD常用于判断材料物相、晶型和结构一致性。结合常见应用场景，可以从正极材料、负极材料和功能氧化物材料三个方向展开。





通过这些典型样品，XRD检测可以从单一材料扩展到电池关键材料体系，为企业建立更完整的结构表征能力。后续还可进一步拓展至固态电解质、钠电正极、隔膜陶瓷涂层、循环后极片等更多样品。



应用案例一：磷酸铁锂正极材料



磷酸铁锂（LiFePO₄）凭借安全性高、循环寿命长、成本优势明显等特点，已成为动力电池和储能电池的重要正极材料。其性能基础来自稳定的橄榄石型晶体结构。



通过XRD测试，可以快速获得LiFePO₄粉末样品的衍射图谱，用于确认样品是否呈现目标晶体结构特征，并辅助判断不同批次或不同工艺样品之间的结构一致性。对于正极材料企业，这类检测可用于来料检验、工艺优化、批次管理和异常样品复核。

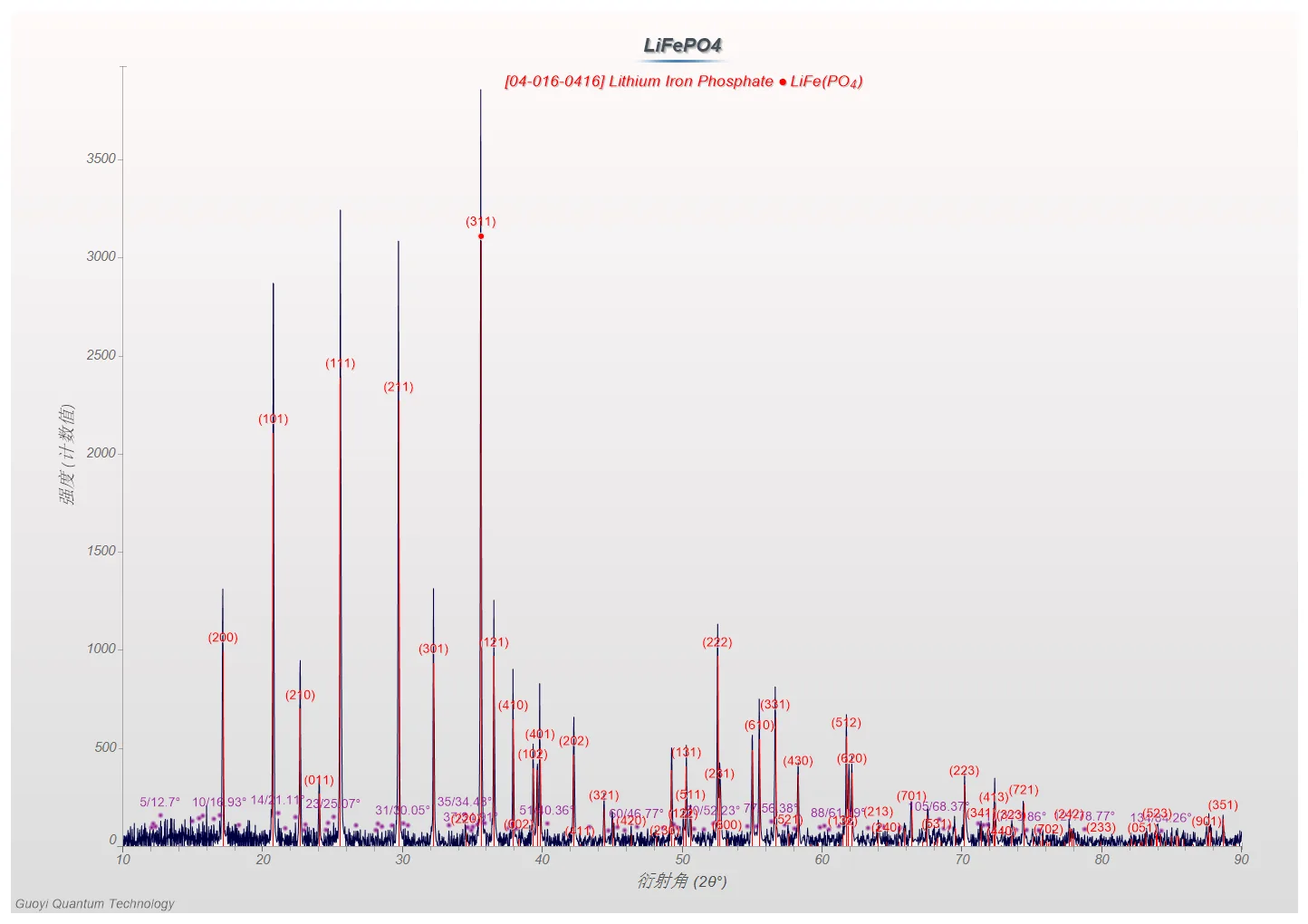

LiFePO₄  XRD谱图

（测试条件：采用 Cu 靶 Kα 辐射（λ=0.15406 nm），发生器工作电压 40 kV，工作电流 40 mA。扫描范围为 10°-90°，步长为 0.02°，计数时间为 0.5 s / 步。采用标准 Bragg-Brentano 聚焦几何进行测试。）



应用案例二：石墨负极材料



石墨是目前锂离子电池中应用最广泛的负极材料之一，具有典型的层状结构。石墨材料的结构状态与锂离子嵌入/脱出行为密切相关，因此结构一致性对负极材料质量控制具有重要意义。



XRD可用于识别石墨材料的典型衍射特征，并对不同来源、不同处理工艺或不同批次样品进行对比。与粒度、比表面积、形貌和电化学测试相结合，XRD能够为负极材料提供结构端的补充证据。

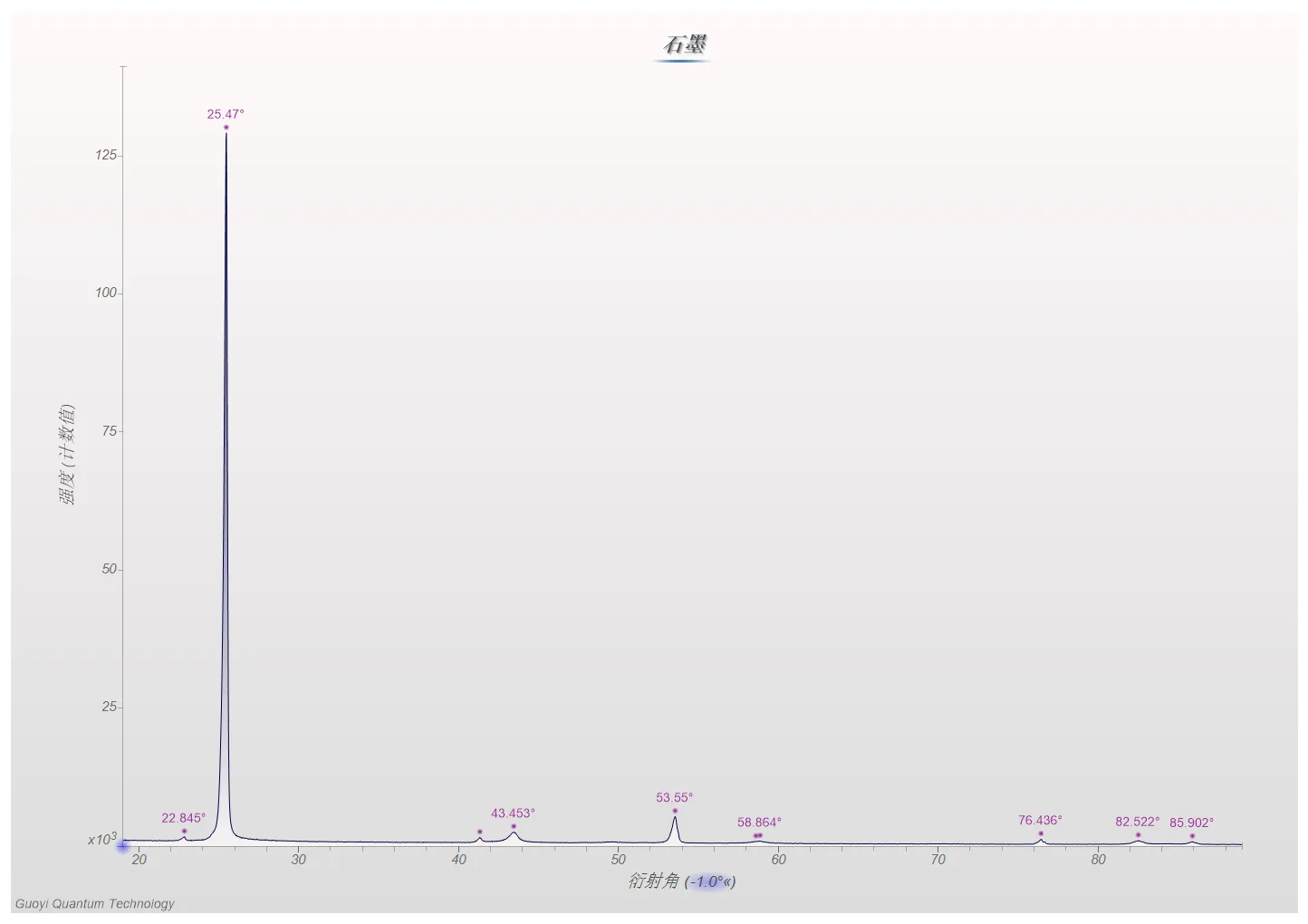

石墨负极XRD谱图

（测试条件：采用 Cu 靶 Kα 辐射（λ=0.15406 nm），发生器工作电压 40 kV，工作电流 40 mA。扫描范围为 10°-90°，步长为 0.02°，计数时间为 0.2 s / 步。采用标准 Bragg-Brentano 聚焦几何进行测试。）



应用案例三：二氧化钛功能材料



二氧化钛（TiO₂）在电池相关场景中可作为负极活性材料、包覆改性材料、陶瓷涂层或其他功能氧化物材料使用。不同晶型的TiO₂在结构稳定性、界面特性和应用性能方面可能存在差异。



通过XRD测试，可以区分TiO₂的不同晶型，并观察热处理、包覆或改性前后结构是否发生变化。

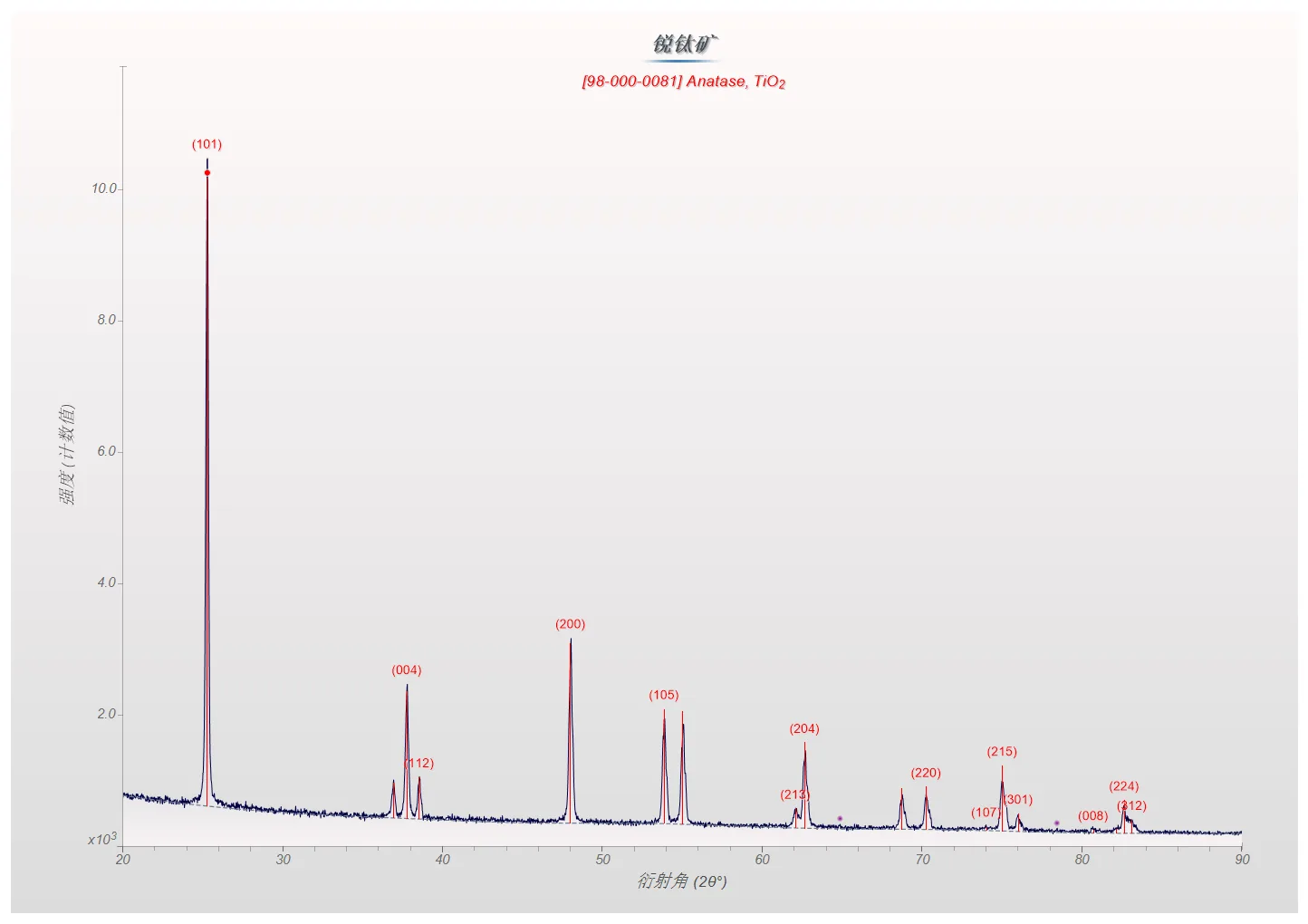

锐钛矿型TiO₂ XRD谱图

（测试条件：采用 Cu 靶 Kα 辐射（λ=0.15406 nm），发生器工作电压 40 kV，工作电流 40 mA。扫描范围为 10°-90°，步长为 0.02°，计数时间为 0.2 s / 步。采用标准 Bragg-Brentano 聚焦几何进行测试。）



XRD5000助力检测



在新能源材料研发和生产过程中，测试方法既要可靠，也要便于日常使用。XRD5000适用于粉末类电池材料的常规物相分析，可帮助实验室快速建立材料结构数据库和批次对比方法。



研发端：用于比较不同配方、不同热处理条件、不同改性路线下材料结构变化。

质控端：用于建立标准样品图谱，对来料、过程样和出厂样进行一致性比对。

分析端：用于异常样品复核、失效样品分析和工艺偏差排查。

扩展端：可进一步覆盖三元正极、钠电材料、固态电解质、陶瓷涂层等更多电池材料体系。



高通量 高精度 全自动

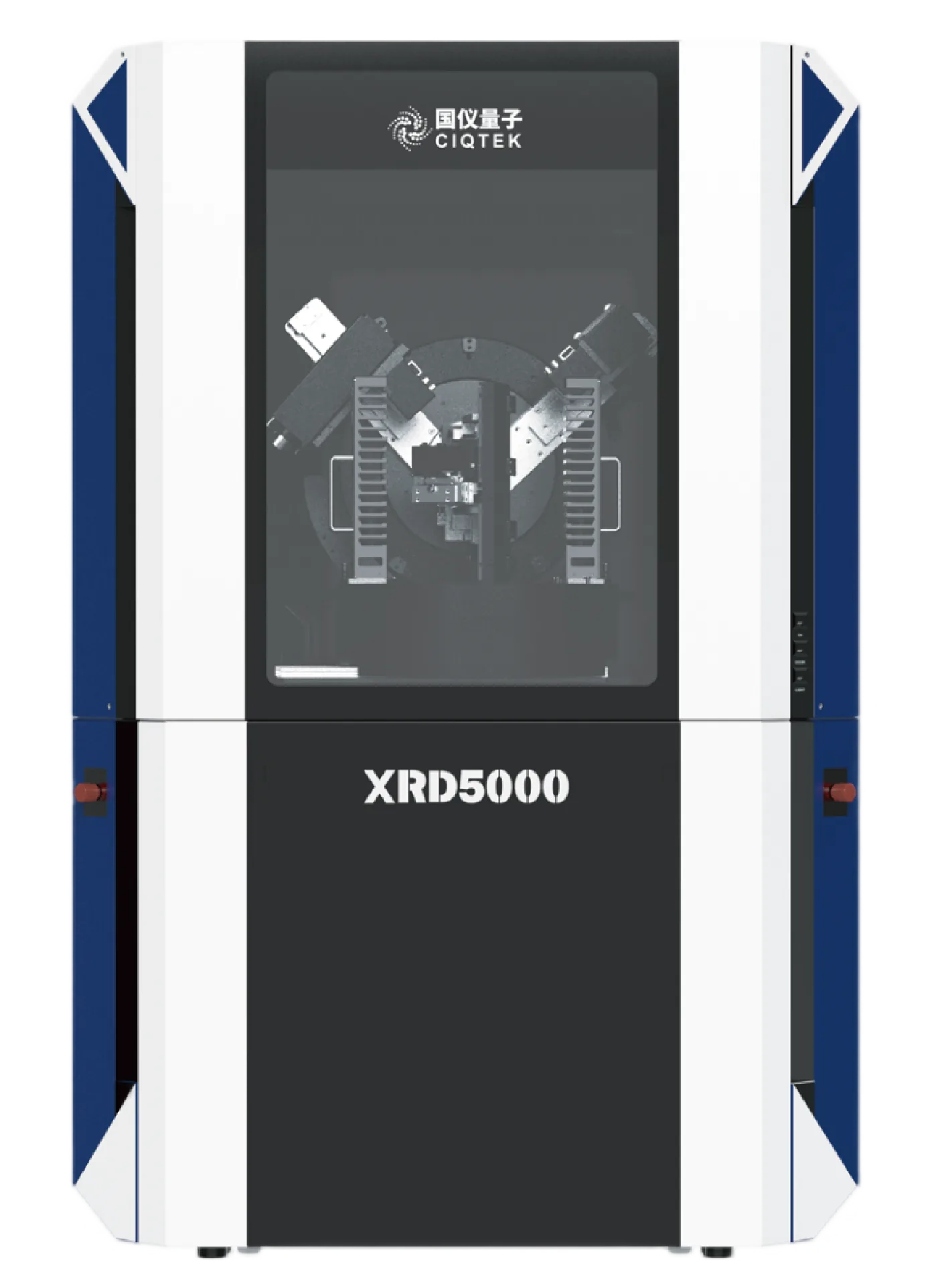

多晶X射线衍射仪XRD5000



从磷酸铁锂正极材料，到石墨负极材料，再到二氧化钛等功能氧化物材料，XRD5000可为锂离子电池关键材料提供快速、直观、可追溯的结构表征方案。随着更多样品和应用场景的积累，XRD将进一步成为新能源材料研发、生产质控和失效分析中的重要基础工具。



如需了解XRD5000在新能源材料检测中的更多应用，欢迎联系我们获取解决方案。
