新冠肺炎疫情暴发后,口罩作为医护人员和普通百姓工作出行的必备防护用品,成为紧俏货,很多人都有尝试各种办法对口罩进行重复使用,部分地区甚至需要摇号预约才能购买到口罩。截至目前,不少药店和超市,依然存在一罩难求的局面。随着疫情在全球多个国家出现,口罩不仅在中国,在全球范围内也出现了紧缺。




疫情下的“图财害命”之举



假冒伪劣口罩


目前,随着各地陆续复工复产,国内政府和多家企业都在紧急扩产口罩,短期看全球口罩需求仍有数十倍以上的缺口。多家口罩生产企业都表示接到的订单已爆棚,正在全力赶工。


令人遗憾的是市场上口罩的质量也存在“良莠不齐”的情况,在全民万众一心打好“防疫攻坚战”的同时,甚至有一些不法商家将一些不合格或劣质三无口罩投入市场,在疫情如此严峻、影响如此之大的情况下,这无异于“图财害命”。



国仪量子携手市监局助力"战疫"


在此背景下,近日,国仪量子发挥产业优势,助力战疫,与无锡市监局进行合作,使用扫描电镜对一批真假口罩进行检测。



电镜工程师准备测样


电镜中心实验室内,研发人员对无锡市监局送检的不同种类的口罩进行测试,利用国产自主研发的扫描电镜SEM3000,在电压15 kV、真空度优于5x10-3 Pa的条件下拍摄口罩样品,样品选取口罩滤材部分熔喷无纺布作为对比,分析过滤层纤维大小、孔径大小等物理特性。滤材形貌特征的差异可以作为相关部门辨别口罩使用寿命和过滤性能的参考依据。



SEM3000扫描电镜检测结果获得认可



相关新闻报道


送检样品的检测数据和结果出来后,国仪量子SEM产品线工程师第一时间将完成的第一阶段检测报告反馈给了无锡市监局,初步的检测结果得到了市监局的认可,经过与前期口罩样品调查情况的核对,质监部门对国仪量子电镜中心的检测内容和数据给予了充分的肯定。


随后,双方商定,接下来在疫情期间,无锡市监局将继续与国仪量子进行合作,推进口罩优劣快速检测方案的研究,共同助力战疫,打击“图财害命”之举。



国仪量子面向全国开放电镜中心


与此同时,国仪量子决定,在疫情期间,电镜中心将面向全国质监部门免费开放,提供口罩优劣快筛解决方案,助力战疫,协助相关部门打击违法伪劣口罩生产厂商。


欢迎全国相关部门通过国仪量子官方公众号后台发消息或官方邮箱gylz@ciqtek.com联系我们。


样品可寄送至无锡量子感知研究所,地址:无锡市惠山区惠山城铁站区站前路2号(客运西站往西100米),联系电话:0510-83382226 我们将竭尽全力做好口罩样品电镜检测服务!



更多检测及技术细节,欢迎继续阅读


检测对象及目的


利用SEM3000扫描电镜对比观察各个口罩样品中间过滤层的形貌特征及形态区别。


口罩制样:口罩剪裁分层


对样品1、2、3、4采样并剥离出第二层过滤层作样

注:样品1为不合格口罩,其余为合格正品



将样品分别剪成8 mm×8 mm左右的试样


试样制备



☝ 在样品托上粘贴一块导电胶,导电胶大小应基本将样品托表面全部覆盖



☝ 用镊子压实所粘贴导电胶,将试样粘上去



☝ 将试样放入喷金仪中5 Pa真空下使用Pt靶20 mA喷120 s,完成喷金


样品观测




☞ 将试样按顺序装在样品台上,启动已经调试好的电镜;

☞ 开机抽真空至5x10-3 Pa,加15 kV加速电压;

☞ 加灯丝电流,放大倍数分别调制200、1000、5000倍;

☞ 使用较快扫描档位进行调焦,在各倍数下,对聚光镜、物镜放大倍数进行粗调、微调;

☞ 在试样清晰度达到最佳后,切换慢扫档位,进行精细拍图。


样品图像


☟ 样品1



200倍



1000倍

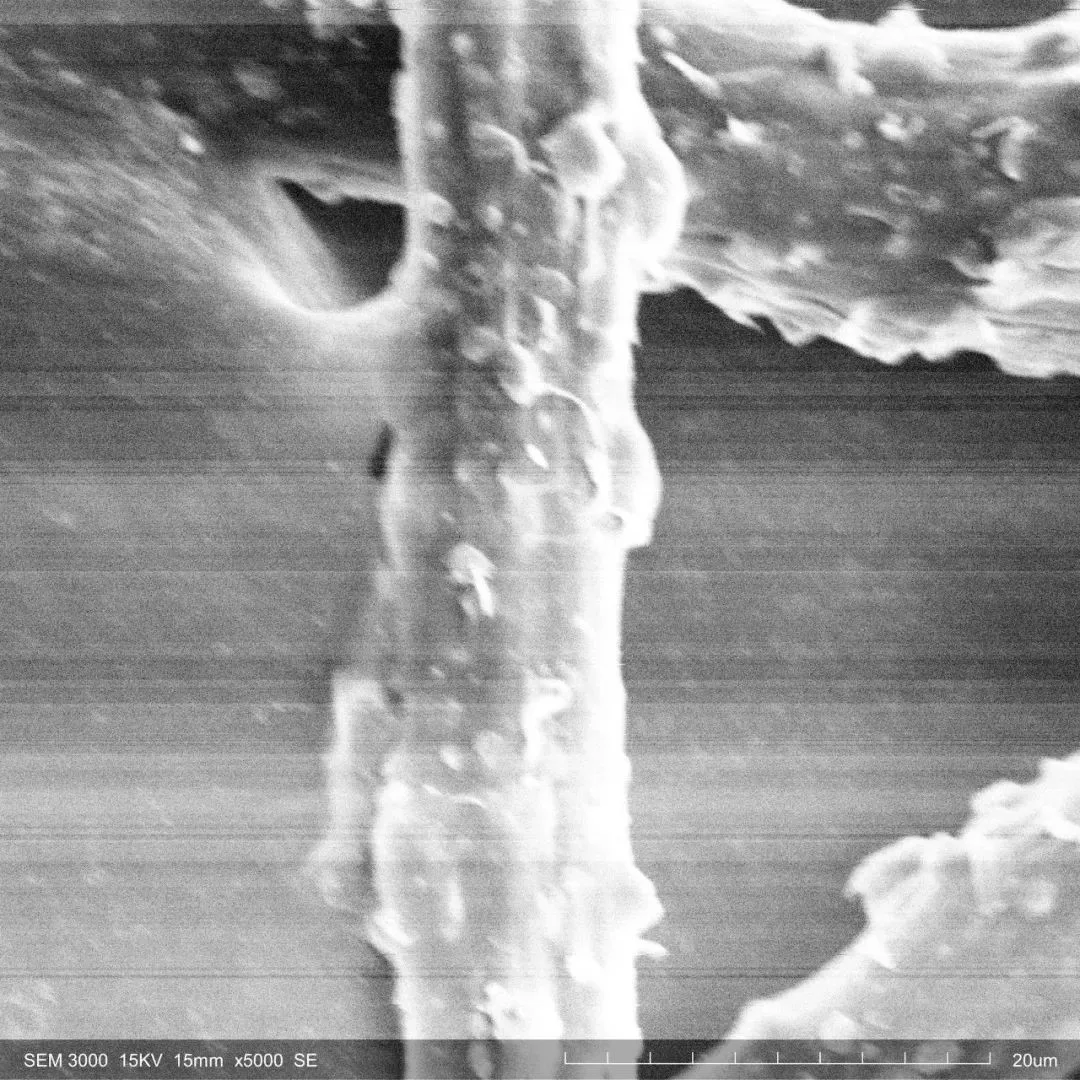

5000倍


☟ 样品2




200倍



1000倍



5000倍


☟ 样品3



200倍



1000倍



5000倍


☟ 样品4



200倍



1000倍



5000倍


图像分析


▐  口罩样品1,电镜照片中纤维较为稀疏,没有其他样品致密。

▐  口罩样品1,电镜照片中单根纤维粗细没有其他产品均匀。
