如何“看见”磁畴？扫描NV探针显微镜常见问题解答
01
什么是扫描NV探针显微镜（SNVM）？
扫描NV探针显微镜（SNVM）是一款结合了金刚石氮-空位色心（NV）光探测磁共振（ODMR）技术和原子力显微镜（AFM）扫描成像技术的量子精密测量仪器，可实现对样品高空间分辨率、高灵敏度、定量无损的磁成像。近年来，科学家利用SNVM在反铁磁、石墨烯、磁性斯格明子、二维磁性材料、超导涡旋、古地磁与陨石等方向取得了一系列重大成果。1–8
02
SNVM比起磁力显微镜MFM和磁光克尔显微镜MOKE的独特优势是什么？SNVM能解决什么问题？
MFM的磁性针尖可能会干扰样品原本的磁畴结构；MOKE空间分辨率受到光学衍射极限的限制，通常为300 nm。SNVM具有最高10nm空间分辨率和单电子级灵敏度，且具有定量无损的特点，是研究磁性材料的新利器。
SNVM尤其适合对弱磁性样品进行磁成像，比如二维磁性材料，反铁磁等；适合对矫顽力低的磁性样品进行磁成像；对磁结构或磁矩密度进行定量研究；对磁畴进行高空间分辨率成像。
03
SNVM磁场空间分辨率10 nm和灵敏度1μT⁄√Hz具体含义？
磁场空间分辨率10 nm指仪器测试样品磁场等高线图的空间定位精度能到10 nm。因此与样品磁学性质、探针与样品距离、仪器稳定性与灵敏度都有关系。
小于10 nm的磁畴结构或者磁性颗粒在空间上磁场分布可能远大于10 nm，因此SNVM可以对小于10 nm的磁畴结构进行成像。
灵敏度 1μT⁄√Hz 指仪器采样1s的时间能够测出 1μT 磁场变化。单电子在10 nm处产生磁场大约 1μT，因此SNVM的灵敏度对于绝大多数磁性样品是足够的。SNVM采样时间越长，能够测到越弱的磁场。
04
SNVM测试对样品有什么要求？
SNVM 对样品的要求比较宽松，大部分常见样品都能测，核心判断标准有3 个。
1 样品状态：固体，粉末状样品可以粘合成块状后测试；
2 样品尺寸：样品台通常能放小于10 mm×10 mm的样品 ，太大的样品可以裁剪后测试；
3 样品表面粗糙度：SNVM要求样品表面较为平整，如在100 μm×100 μm范围内起伏小于1 μm，太大的起伏会降低测试分辨率和灵敏度。对于较为粗糙的样品，可以使用机械、激光等手段进行抛光后测试。
05
SNVM测试时可对样品施加什么条件？

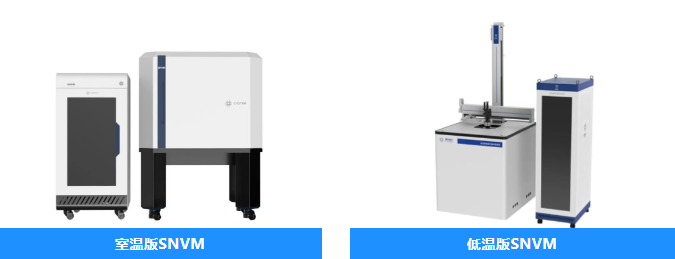

国仪量子的低温SNVM可以为样品提供连续可变的2~300 K温度、0~9 T-1 T-1 T三维矢量磁场、0~4GHz微波场环境，也可以对样品施加电压/电流调控。
06
金刚石探针使用寿命？
SNVM探针的使用寿命通常为3-6个月（按每周使用20小时计算），具体取决于使用频率和操作规范（若频繁发生探针与样品碰撞，寿命可能缩短至1个月以内）。国仪量子掌握全流程金刚石探针生产工艺，可以保证不会因为缺少探针影响客户实验。
07
SNVM完成一幅图的扫描一般需要多久？
扫描速度取决于设置的像素数和采样时间，速度上限由NV计数率决定。一般的，等高线模式（半定量模式）在10min左右；定量模式在1h左右。
08
SNVM可以测磁场方向吗？可以测试样品的磁矩吗？
目前使用的SNVM定量测到的结果是磁场沿着NV轴[111]的投影分量，需要进一步计算得到磁场矢量分布，后续会在3.2版本软件中发布这项功能，现在可以询问工程师获取计算程序。
需要注意的是，同一种磁场分布，可以得到无数种磁矩密度分布，需要对磁矩分布进行特定规范才能有唯一解：比如已知方向是面外或者面内，得到大小分布。
09
SNVM除了测磁，还具有什么功能？

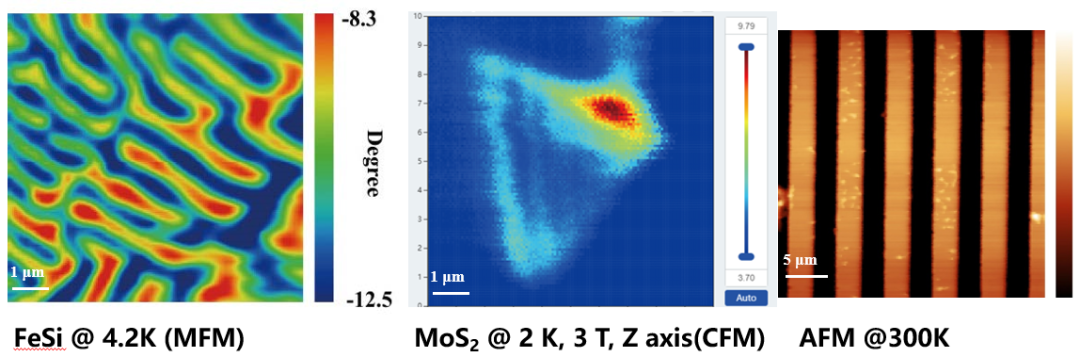

在量子传感方向，SNVM可以对DC磁场与AC磁场（射频）进行探针与成像，除此之外，SNVM具有部分AFM、MFM和CFM功能，也具有测温度与电场的潜力。
在量子模拟方向，SNVM配备了高精度时序控制模块，可以进行基础的量子模拟与量子计算教学实验。
参考资料：
1. Gross, I. et al. Real-space imaging of non-collinear antiferromagnetic order with a single-spin magnetometer. Nature 549, 252–256 (2017).
2. Thiel, L. et al. Probing magnetism in 2D materials at the nanoscale with single-spin microscopy. Science 364, 973–976 (2019).
3. Ku, M. J. H. et al. Imaging viscous flow of the Dirac fluid in graphene. Nature 583, 537–541 (2020).
4. Song, T. et al. Direct visualization of magnetic domains and moiré magnetism in twisted 2D magnets. Science 374, 1140–1144 (2021).
5. Li, X. et al. Proximity-induced chiral quantum light generation in strain-engineered WSe2/NiPS3 heterostructures. Nat. Mater. 22, 1311–1316 (2023).
6. Zhu, Y.-P. et al. Observation of plaid-like spin splitting in a noncoplanar antiferromagnet. Nature 626, 523–528 (2024).
7. Palm, M. L. et al. Observation of current whirlpools in graphene at room temperature. Science 384, 465–469 (2024).
8. Jiang, C. Signatures of magnetism in zigzag graphene nanoribbons embedded in a hexagonal boron nitride lattice. Nat. Mater.
国仪量子具有丰富的样品测试经验，支持现场考察和寄样测试。如您有相关样品测试需求，欢迎扫描下方二维码或邮件联系工程师（sunh@ciqtek.com）。
